NÅGRA ANDRA DYNAMO-MASKINER FÖR LIKRIKTAD STRÖM. 249
att förminska tendensen till tvärmagnetisering och
demagneti-sering kopplas induktorledningarna så, att strömmarne i dem
gå i motsatta riktningar i närgränsande ledare i de delar af
omkretsen, där de icke skära kraftlinierna. Detta sker genom
att föra föreningsstyckena icke långs diametrar utan efter kordor.
Därjämte är truminduktorns järnkärna afpassad så, att den kan
ventileras. - Vid andra maskiner hafva de båda uppfinnarne
användt roterande fältmagnet inuti en omgifvande truminduktor.
Gulchers dynamo-maskin innehåller vanligen en
ringinduk-tor i ett fyrpoligt magnetfält och har ungefär samma
anordning som Schuckerts dynamo. Likväl äro flera detaljer olika.

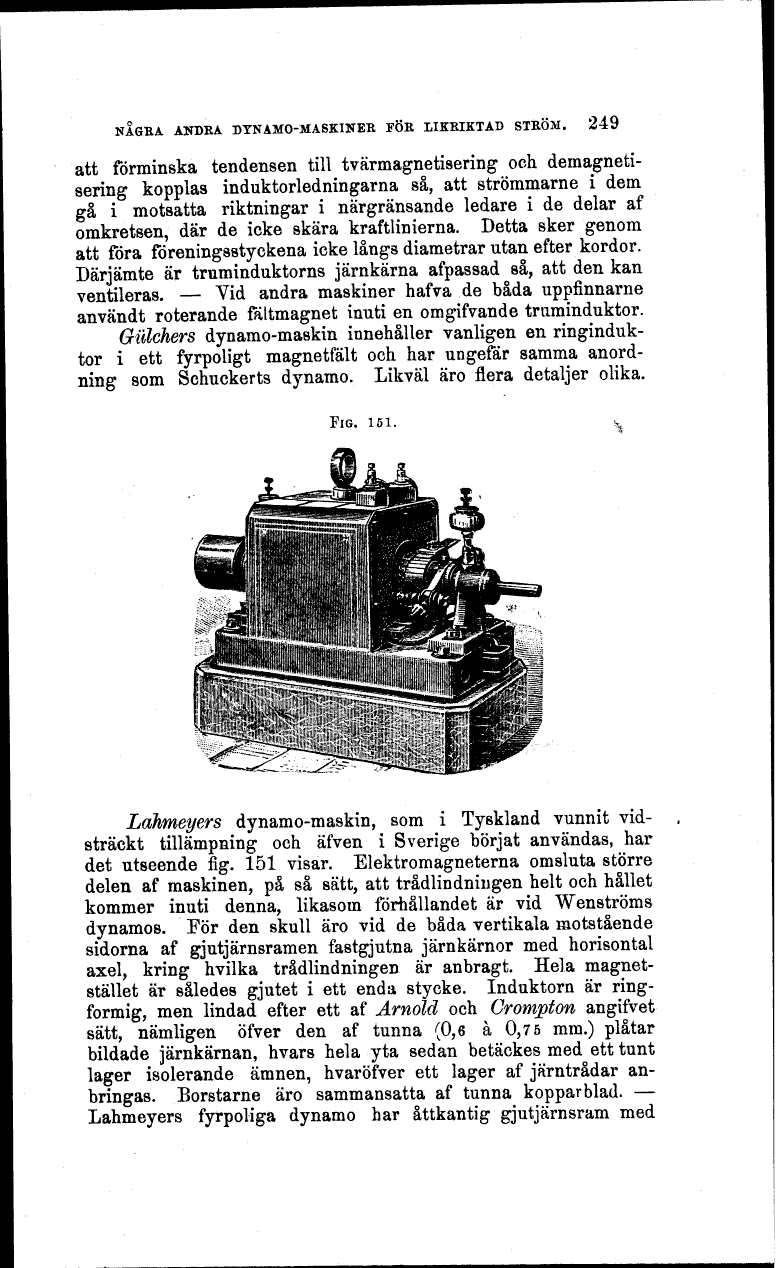

FIG. 151.
Lahmeyers dynamo-maskin, som i Tyskland vunnit
vidsträckt tillämpning och äfven i Sverige börjat användas, har
det utseende fig. 151 visar. Elektromagneterna omsluta större
delen af maskinen, på så sätt, att trådlindningen helt och hållet
kommer inuti denna, likasom förhållandet är vid Wenströms
dynamos. För den skull äro vid de båda vertikala motstående
sidorna af gjutjärnsramen fastgjutna järnkärnor med horisontal
axel, kring hvilka trådlindningen är anbragt. Hela
magnet-stället är således gjutet i ett enda stycke. Induktorn är
ring-formig, men lindad efter ett af Arnold och Crompton angifvet
sätt, nämligen öfver den af tunna (0,6 å 0,75 mm.) plåtar
bildade järnkärnan, hvars hela yta sedan betäckes med ett tunt
lager isolerande ämnen, hvaröfver ett lager af järntrådar
anbringas. Borstarne äro sammansatta af tunna kopparblad. -
Lahmeyers fyrpoliga dynamo har åttkantig gjutjärnsram med
