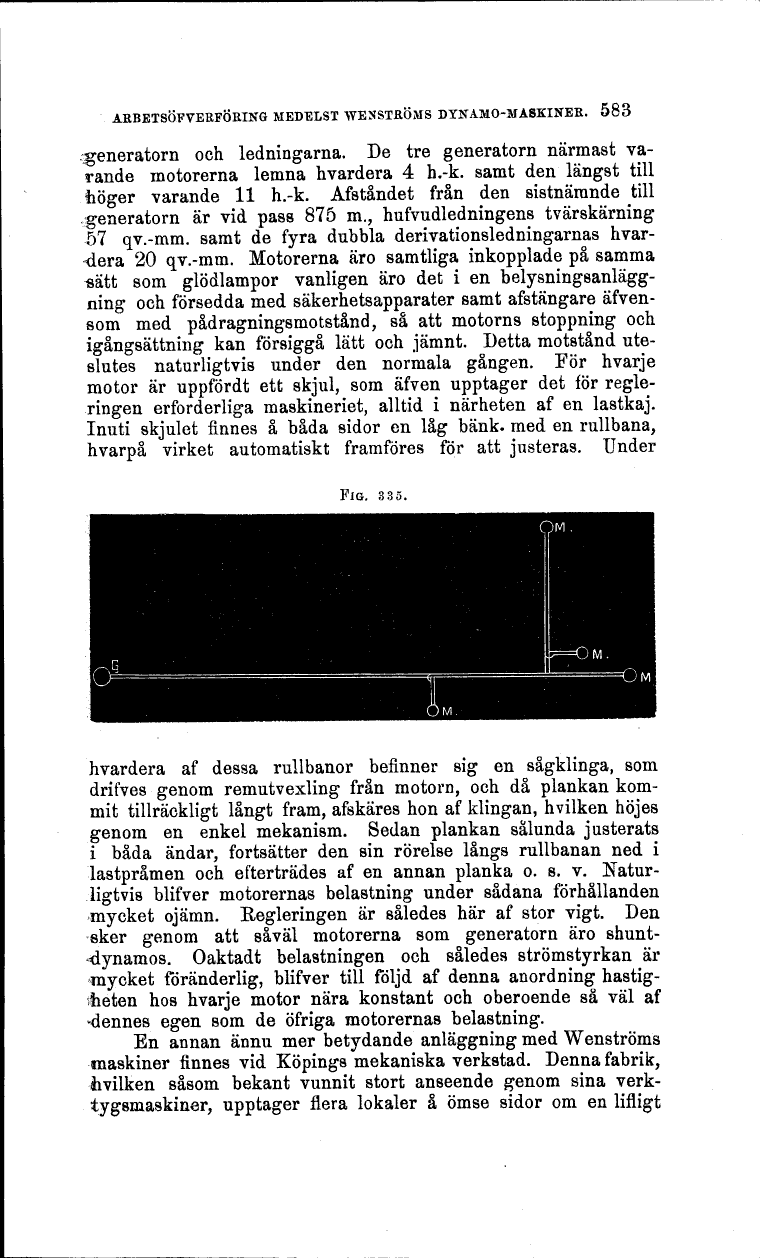

ARBETSÖFVERFÖRING MEDELST WENSTRÖMS DYNAMO-MASKINER. 583
generatorn och ledningarna. De tre generatorn närmast
varande motorerna lemna hvardera 4 h.-k. samt den längst till
fiöger varande 11 h.-k. Afståndet från den sistnämnde till
generatorn är vid pass 875 m., hufvudledningens tvärskärning
57 qv.-mm. samt de fyra dubbla derivationsledningarnas
hvardera 20 qv.-mm. Motorerna äro samtliga inkopplade på samma
sätt som glödlampor vanligen äro det i en
belysningsanläggning och försedda med säkerhetsapparater samt afstängare
äfvensom med pådragningsmotstånd, så att motorns stoppning och
igångsättning kan försiggå lätt och jämnt. Detta motstånd
uteslutes naturligtvis under den normala gången. För hvarje
motor är uppfördt ett skjul, som äfven upptager det för
regleringen erforderliga maskineriet, alltid i närheten af en lastkaj.
Inuti skjulet finnes å båda sidor en låg bänk. med en rullbana,
hvarpå virket automatiskt framföres för att justeras. Under
FIG. 335.
hvardera af dessa rullbanor befinner sig en sågklinga, som
drifves genom remutvexling från motorn, och då plankan
kommit tillräckligt långt fram, afskäres hon af klingan, hvilken höjes
genom en enkel mekanism. Sedan plankan sålunda justerats
i båda ändar, fortsätter den sin rörelse långs rullbanan ned i
lastpråmen och efterträdes af en annan planka o. s. v.
Naturligtvis blifver motorernas belastning under sådana förhållanden
mycket ojämn. Regleringen är således här af stor vigt. Den
sker genom att såväl motorerna som generatorn äro
shunt–dynamos. Oaktadt belastningen och således strömstyrkan är
mycket föränderlig, blifver till följd af denna anordning
hastig-itieten hos hvarje motor nära konstant och oberoende så väl af
"dennes egen som de öfriga motorernas belastning.
En annan ännu mer betydande anläggning med Wenströms
maskiner finnes vid Köpings mekaniska verkstad. Denna fabrik,
åivilken såsom bekant vunnit stort anseende genom sina
verktygsmaskiner, upptager flera lokaler å ömse sidor om en lifligt
