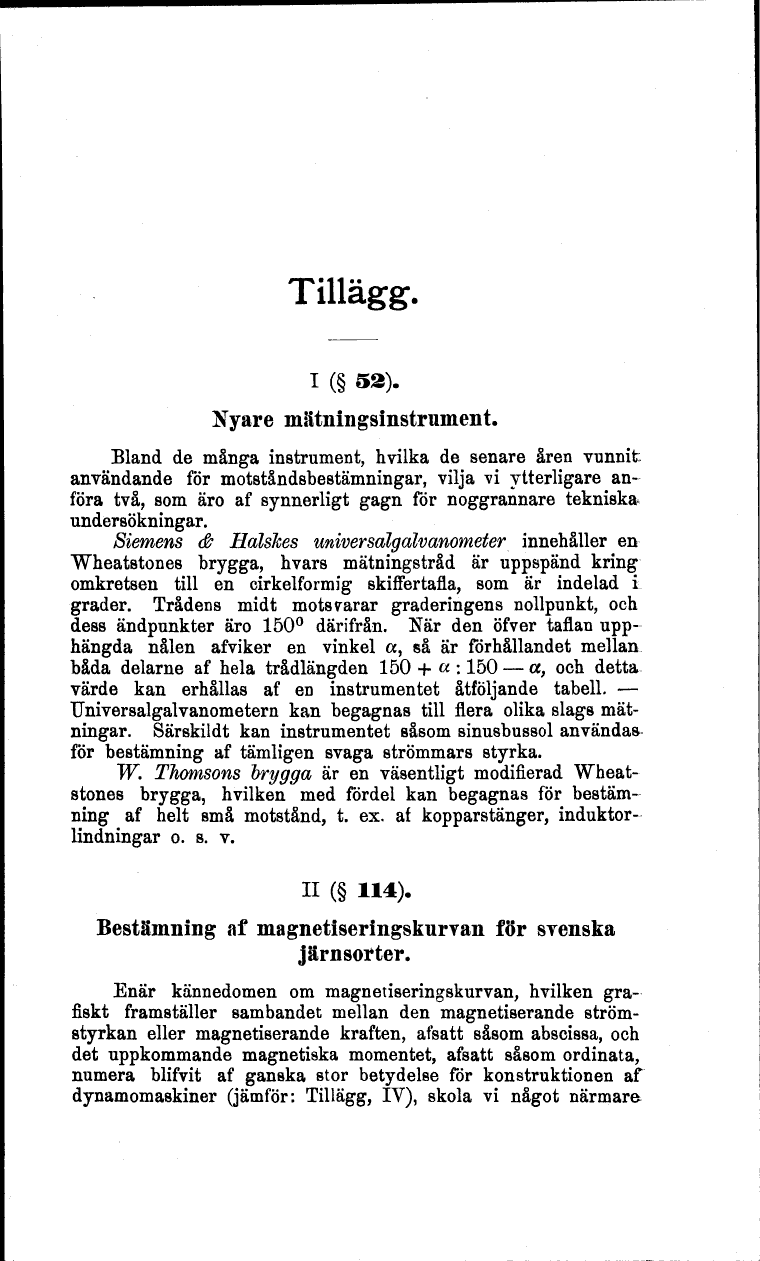

Tillägg.
I (§ 52).
Nyare mätningsinstrument.
Bland de många instrument, hvilka de senare åren vunnit
användande för motståndsbestämningar, vilja vi ytterligare
anföra två, som äro af synnerligt gagn för noggrannare tekniska
undersökningar.
Siemens & Halskes universdlgalvanometer innehåller en
Wheatstones brygga, hvars mätningstråd är uppspänd kring
omkretsen till en cirkelformig skifiertafla, som är indelad i
grader. Trådens midt motsvarar graderingens nollpunkt, och
dess ändpunkter äro 150° därifrån. När den öfver taflan
upphängda nålen afviker en vinkel a, så är förhållandet mellan
båda delarne af hela trådlängden 150 + u : 150 - a, och detta
värde kan erhållas af en instrumentet åtföljande tabell. -
Universalgalvanometern kan begagnas till flera olika slags
mätningar. Särskildt kan instrumentet såsom sinusbussol användas
för bestämning af tämligen svaga strömmars styrka.
W. Thomsons brygga är en väsentligt modifierad
Wheatstones brygga, hvilken med fördel kan begagnas för
bestämning af helt små motstånd, t. ex. af kopparstänger,
induktor-lindningar o. s. v.
II (§ 114).
Bestämning af magnetiseringskurvan för svenska järnsorter.
Enär kännedomen om magnetiseringskurvan, hvilken
grafiskt framställer sambandet mellan den magnetiserande
strömstyrkan eller magnetiserande kraften, afsatt såsom abscissa, och
det uppkommande magnetiska momentet, afsatt såsom ordinata,
numera blifvit af ganska stor betydelse för konstruktionen af
dynamomaskiner (jämför: Tillägg, IV), skola vi något närmare
