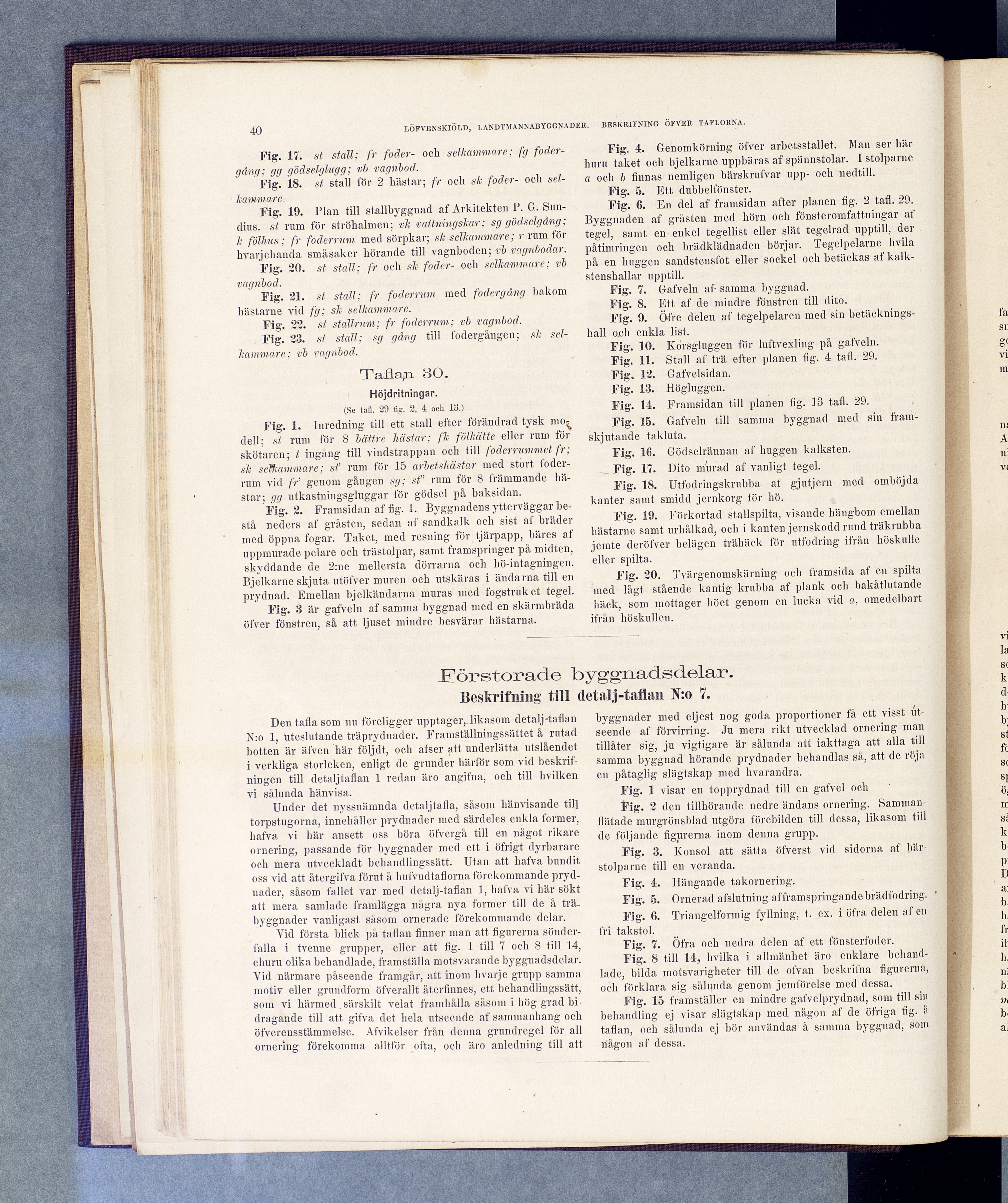

Fig. 17. st stall; fr foder- och selkammare; fg
fodergång; gg gödselglugg; vb vagnbod.
Fig. 18. st stall för 2 hästar; fr och sk foder- och
selkammare.
Fig. 19. Plan till stallbyggnad af Arkitekten P. G.
Sun-dius. st rum för strölialmen; vli vattning skar; sg gödselgång;
k föllms; fr foderrum med sörpkar; sk selkammare; r rum för
hvarjehanda småsaker hörande till vagnboden; vb vagnbodar.
Fig. 20. st stall; fr och sk foder- och selkammare; vb
vagnbod.
Fig. 21. st stall; fr foder rum med fodergång bakom
hästarne vid fg; sk selkammare.
Fig. 22. st stallrum; fr foderrum; vb vagnbod.
Fig. 23. st stall; sg gång till fodergången; sk
selkammare; vb vagnkod.
Tafla^i 80.
Höjdritningar.
(Se tali. 29 lig. 2, 4 och 13.)
Fig. 1. Inredning till ett stall efter förändrad tysk mo^
dell; st rum för 8 bättre hästar; fk fölkätte eller rum för
skötaren; t ingång till vindstrappan och till foderrummet fr;
sk selkammare; st’ rum för 15 arbetshästar med stort
foderrum vid fr’ genom gången sg; st” rum för 8 främmande
hästar; gg utkastningsgluggar för gödsel på baksidan.
Fig. 2. Framsidan af fig. 1. Byggnadens ytterväggar
bestå neders af gråsten, sedan af sandkalk och sist af bräder
med öppna fogar. Taket, med resning för tjärpapp, bäres af
uppmurade pelare och trästolpar, samt framspringer på midten,
skyddande de 2:ne mellersta dörrarna och hö-intagningen.
Bjelkarne skjuta utöfver muren och utskäras i ändarna till en
prydnad. Emellan bjelkändarna muras med fogstruket tegel.
Fig. 3 är gafveln af samma byggnad med en skärmbräda
öfver fönstren, så att ljuset mindre besvärar hästarna.
Fig. 4. Genomkörning öfver arbetsstället. Man ser här
huru taket och bjelkarne uppbäras af spännstolar. I stolparne
a och b finnas nemligen bärskrufvar upp- och nedtill.
Fig. 5. Ett dubbelfönster.
Fig. 6. En del af framsidan after planen fig. 2 tafl. 29.
Byggnaden af gråsten ined hörn och fönsteromfattningar af
tegel, samt en enkel tegellist eller slät tegelrad upptill, der
påtimringen och brädklädnaden börjar. Tegelpelarne hvila
på en huggen sandstensfot eller sockel och betäckas af
kalk-stenshallar upptill.
Fig. 7. Gafveln af- samma byggnad.
Fig. 8. Ett af de mindre fönstren till dito.
Fig. 9. Öfire delen af tegelpelaren med sin
betäcknings-hall o.ch enkla list.
Fig. 10. Korsgluggen för luftvexling på gafveln.
Fig. 11. Stall af trä efter planen fig. 4 tafl. 29.
Fig. 12. Gafvelsidan.
Fig. 13. Högluggen.
Fig. 14. Framsidan till planen fig. 13 tafl. 29.
Fig. 15. Gafveln till samma byggnad med sin fram-
skjutande takluta.
Fig. 16. Gödselrännan af huggen kalksten.
Fig. 17. Dito murad af vanligt tegel.
Fig. IS. Utfodringskrubba af gjutjern med omböjda
kanter samt smidd jernkorg för hö.
Fig. 19. Förkortad stallspilta, visande hängbom emellan
hästarne samt urhålkad, och i kanten jernskodd rund träkrubba
jemte deröfver belägen trähäck för utfodring ifrån höskulle
eller spilta.
Fig. 20. Tvärgenomskärning och framsida af en spilta
med lågt stående kantig krubba af plank och bakåtlutande
bäck, som mottager höet genom en lucka vid a, omedelbart
ifrån höskullen.
