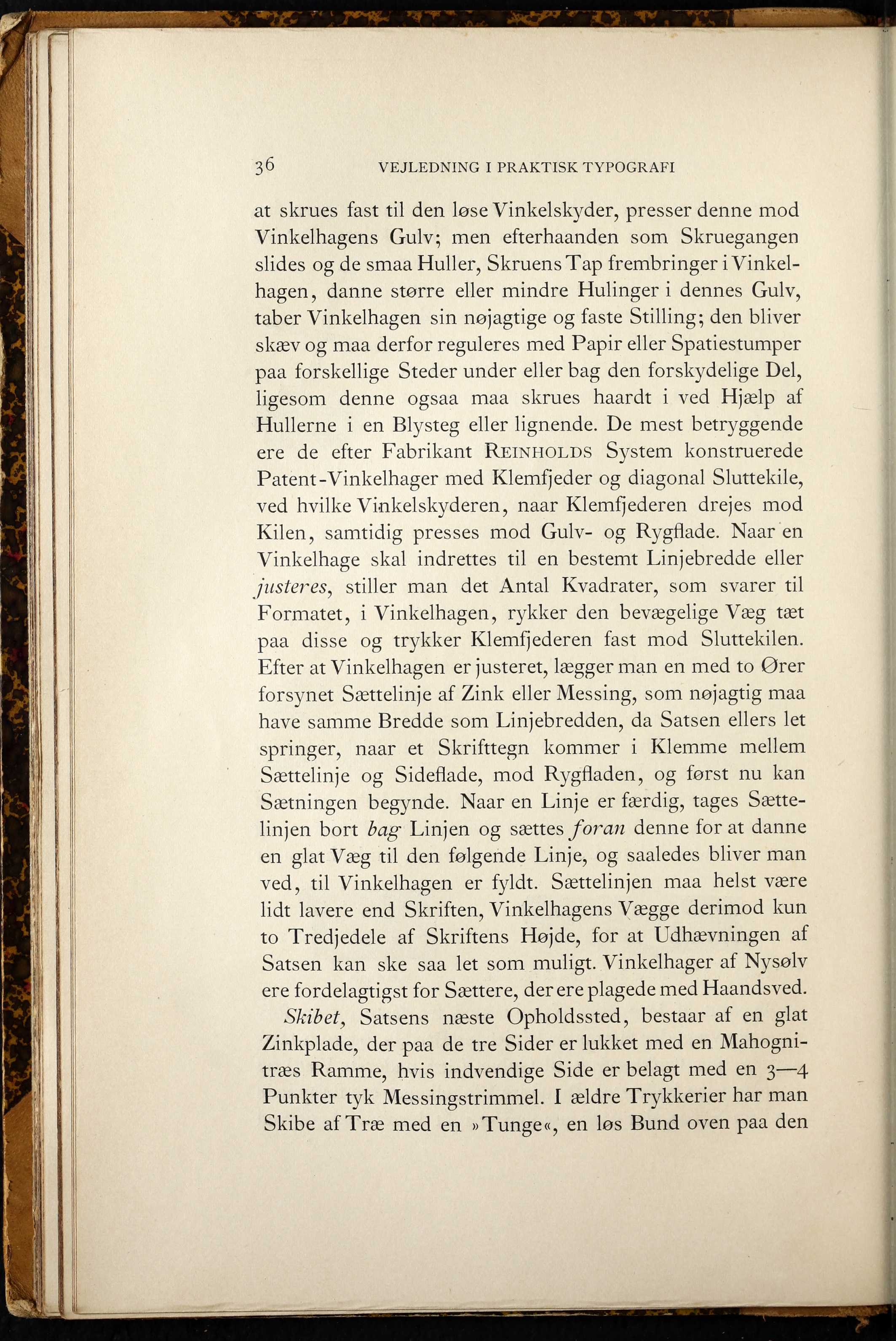

36 VEJLEDNING I PRAKTISK TYPOGRAFI
at skrues fast til den løse Vinkelskyder, presser denne mod
Vinkelhagens Gulv; men efterhaanden som Skruegangen
slides og de smaa Huller, Skruens Tap frembringer i
Vinkelhagen, danne større eller mindre Hulinger i dennes Gulv,
taber Vinkelhagen sin nøjagtige og faste Stilling; den bliver
skæv og maa derfor reguleres med Papir eller Spatiestumper
paa forskellige Steder under eller bag den forskydelige Del,
ligesom denne ogsaa maa skrues haardt i ved Hjælp af
Hullerne i en Blysteg eller lignende. De mest betryggende
ere de efter Fabrikant REINHOLDS System konstruerede
Patent-Vinkelhager med Klemfjeder og diagonal Sluttekile,
ved hvilke Vinkelskyderen, naar Klemfjederen drejes mod
Kilen, samtidig presses mod Gulv- og Rygflade. Naar en
Vinkelhage skal indrettes til en bestemt Linjebredde eller
justeres, stiller man det Antal Kvadrater, som svarer til
Formatet, i Vinkelhagen, rykker den bevægelige Væg tæt
paa disse og trykker Klemfjederen fast mod Sluttekilen.
Efter at Vinkelhagen er justeret, lægger man en med to Ører
forsynet Sættelinje af Zink eller Messing, som nøjagtig maa
have samme Bredde som Linjebredden, da Satsen ellers let
springer, naar et Skrifttegn kommer i Klemme mellem
Sættelinje og Sideflade, mod Rygfladen, og først nu kan
Sætningen begynde. Naar en Linje er færdig, tages
Sættelinjen bort bag Linjen og sættes foran denne for at danne
en glat Væg til den følgende Linje, og saaledes bliver man
ved, til Vinkelhagen er fyldt. Sættelinjen maa helst være
lidt lavere end Skriften, Vinkelhagens Vægge derimod kun
to Tredjedele af Skriftens Højde, for at Udhævningen af
Satsen kan ske saa let som muligt. Vinkelhager af Nysølv
ere fordelagtigst for Sættere, der ere plagede med Haandsved.
Skibet, Satsens næste Opholdssted, bestaar af en glat
Zinkplade, der paa de tre Sider er lukket med en
Mahognitræs Ramme, hvis indvendige Side er belagt med en 3—4
Punkter tyk Messingstrimmel. I ældre Trykkerier har man
Skibe af Træ med en »Tunge«, en løs Bund oven paa den
