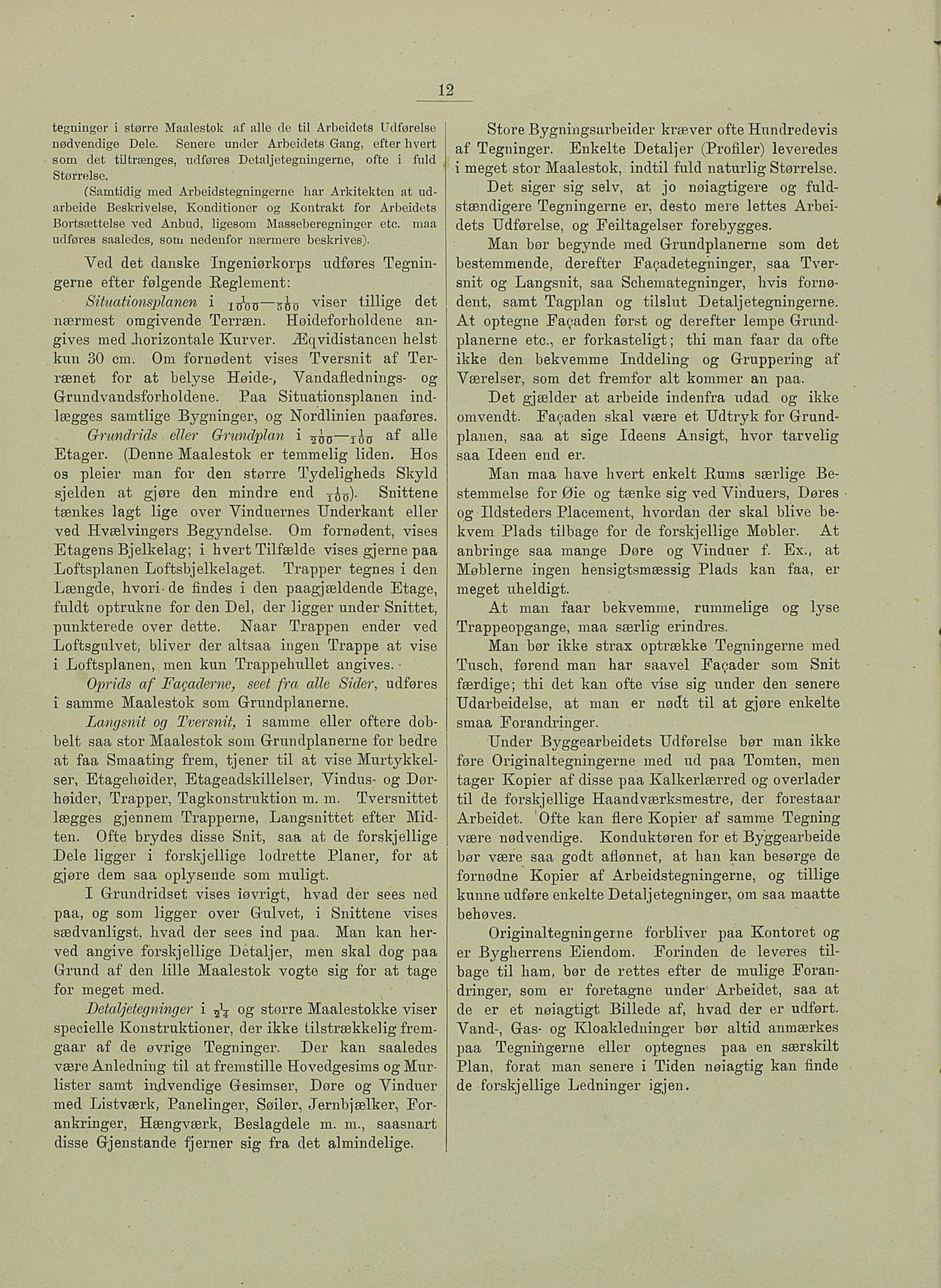

Full resolution (JPEG) - On this page / på denna sida - Første Afsnit. Forberedende Arbeider
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
12
tegninger i større Maalestok af alle de til Arbeidets Udførelse
nødvendige Dele. Senere under Arbeidets Gang, efter hvert
som det tiltrænges, udføres Detaljetegningerne, ofte i fuld
Størrelse.
(Samtidig med Arbeidstegningerne har Arkitekten at ud
arbeide Beskrivelse, Konditioner og Kontrakt for Arbeidets
Bortsættelse ved Anbud, ligesom Masseberegninger etc. maa
udføres saaledes, som nedenfor nærmere beskrives).
Ved det danske Ingeniørkorps udføres Tegnin
gerne efter følgende Reglement:
Situationsplanen i i^on—zho viser tillige det
nærmest omgivende Terræn. Høideforholdene an
gives med Jiorizontale Kurver. Æqvidistancen helst
kun 30 cm. Om fornødent vises Tversnit af Ter
rænet for at belyse Høide-, Vandaflednings- og
Grundvandsforholdene. Paa Situationsplanen ind
lægges samtlige Bygninger, og Nordlinien paaføres.
Grundrids eller Grundplan i —rou a^ a^e
Etager. (Denne Maalestok er temmelig liden. Hos
os pleier man for den større Tydeligheds Skyld
sjelden at gjøre den mindre end T^). Snittene
tænkes lagt lige over Vinduernes Underkant eller
ved Hvælvingers Begyndelse. Om fornødent, vises
Etågens Bjelkelag; i hvert Tilfælde vises gjerne paa
Loftsplanen Loftsbjelkelaget. Trapper tegnes i den
Længde, hvori- de findes i den paagjældende Etage,
fuldt optrukne for den Del, der ligger under Snittet,
punkterede over dette. Naar Trappen ender ved
Loftsgulvet, bliver der altsaa ingen Trappe at vise
i Loftsplanen, men kun Trappehullet angives.
Oprids af Fagaderne, seet fra alle Sider, udføres
i samme Maalestok som Grundplanerne.
Langsnit og Tversnit, i samme eller oftere dob
belt saa stor Maalestok som Grundplanerne for bedre
at faa Smaating frem, tjener til at vise Murtykkel
ser, Etagehøider, Etageadskillelser, Vindus- og Dør
høider, Trapper, Tagkonstruktion m. m. Tversnittet
lægges gjennem Trapperne, Langsnittet efter Mid
ten. Ofte brydes disse Snit, saa at de forskjellige
Dele ligger i forskjellige lodrette Planer, for at
gjøre dem saa oplysende som muligt.
I Grundridset vises iøvrigt, hvad der sees ned
paa, og som ligger over Gulvet, i Snittene vises
sædvanligst, hvad der sees ind paa. Man kan her
ved angive forskjellige Detaljer, men skal dog paa
Grund af den lille Maalestok vogte sig for at tåge
for meget med.
JDetaljetegninger i £% og større Maalestokke viser
specielle Konstruktioner, der ikke tilstrækkelig frem
gaar af de øvrige Tegninger. Der kan saaledes
være Anledning til at fremstille Hovedgesims og Mur
lister samt inivendige Gesimser, Døre og Vinduer
med Listværk, Panelinger, Søiler, Jernbjælker, For
ankringer, Hængværk, Beslagdele m. m., saasnart
disse Gjenstande fjerner sig fra det almindelige,
Store Bygningsarbeider kræver ofte Hundredevis
af Tegninger. Enkelte Detaljer (Profiler) leveredes
i meget stor Maalestok, indtil fuld naturlig Størrelse.
Det siger sig selv, at jo nøiagtigere og fuld
stændigere Tegningerne er, desto meie lettes Arbei
dets Udførelse, og Feiltagelser forebygges.
Man bør begynde med Grundplanerne som det
bestemmende, derefter Facadetegninger, saa Tver
snit og Langsnit, saa Schemategninger, hvis fornø
dent, samt Tagplan og tilslut Detalj etegningerne.
At optegne Facaden først og derefter lempe Grund
planerne etc, er forkasteligt ; thi man faar da ofte
ikke den bekvemme Inddeling og Gruppering af
Værelser, som det fremfor alt kommer an paa.
Det gjælder at arbeide indenfra udåd og ikke
omvendt. Facaden skal være et Udtryk for Grund
planen, saa at sige Ideens Ansigt, hvor tarvelig
saa Ideen end er.
Man maa have hvert enkelt Rums særlige Be
stemmelse for Øie og tænke sig ved Vinduers, Deres
og Ildsteders Placement, hvordan der skal blive be
kvem Plads tilbage for de forskjellige Møbler. At
anbringe saa mange Døre og Vinduer f. Ex., at
Møblerne ingen hensigtsmæssig Plads kan faa, er
meget uheldigt.
At man faar bekvemme, rummelige og lyse
Trappeopgange, maa særlig erindres.
Man bør ikke strax optrække Tegningerne med
Tusch, førend man har saavel Facader som Snit
færdige; thi det kan ofte vise sig under den senere
Udarbeidelse, at man er nødt til at gjøre enkelte
smaa Forandringer.
Under Byggearbeidets Udførelse bør man ikke
føre Originaltegningerne med ud paa Tomten, men
tåger Kopier af disse paa Kalkerlærred og overlader
til de forskjellige Haandværksmestre, der forestaar
Arbeidet. ’ Ofte kan flere Kopier af samme Tegning
være nødvendige. Konduktøren for et Byggearbeide
bør være saa godt aflønnet, at han kan besørge de
fornødne Kopier af Arbeidstegningerne, og tillige
kunne udføre enkelte Detaljetegninger, om saa maatte
behøves.
Originaltegningerne forbliver paa Kontoret og
er Bygherrens Eiendom. Forinden de leveres til
bage til ham, bør de rettes efter de mulige Foran
dringer, som er foretagne under Arbeidet, saa at
de er et nøiagtigt Billede af, hvad der er udført.
Vand-, Gas- og Kloakledninger bør altid anmærkes
paa Tegningerne eller optegnes paa en særskilt
Plan, forat man senere i Tiden nøiagtig kan finde
de forskjellige Ledninger igjen.
