120

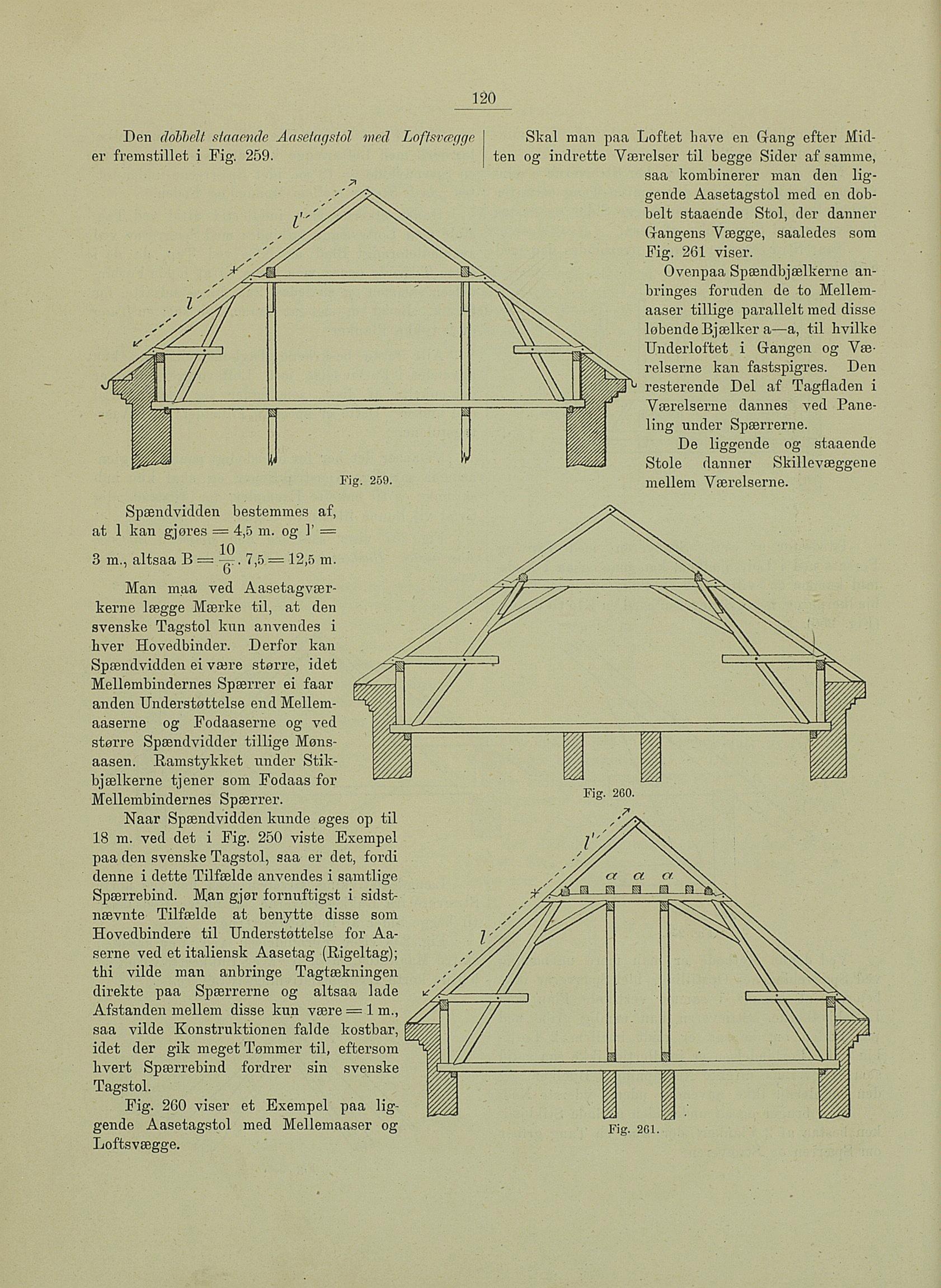

Den dobbelt staaenåe Aasetagstol med Loftsværjge
er fremstillet i Fig. 259
Fig. 259
3 m., altsaa B = -^ . 7,5 = 12,5 m
Man maa ved Aasetagvær
kerne lægge Mærke til, at den
svenske Tagstol kun anvendes i
hver Hovedbinder. Derfor kan
Spændvidden ei være større, idet
Mellembindernes Spærrer ei faar
anden Understøttelse end Mellem
aaserne og Fodaaserne og ved
større Spændvidder tillige Møns
aasen. Ramstykket under Stik
bjælkerne tjener som Fodaas for
Mellembindernes Spærrer.
Naar Spændvidden kunde øges op til
18 m. ved det i Fig. 250 viste Exempel
paa den svenske Tagstol, saa er det, fordi
denne i dette Tilfælde anvendes i samtlige
Spærrebind. Man gjør fornuftigst i sidst
nævnte Tilfælde at benytte disse som
Hovedbindere til Understøttelse for Aa
serne ved et italiensk Aasetag (Rigeltag);
thi vilde man anbringe Tagtækningen
direkte paa Spærrerne og altsaa lade
Afstanden mellem disse kun være = 1 m.,
saa vilde Konstruktionen falde kostbar,
idet der gik meget Tømmer til, eftersom
hvert Spærrebind fordrer sin svenske
Tagstol.
Fig. 260 viser et Exempel paa lig
gende Aasetagstol med Mellemaaser og
Loftsvægge.
Skal man paa Loftet have en Grang efter Mid
ten og indrette Værelser til begge Sider af samme,
saa kombinerer man den lig-
gende Aasetagstol med en dob-
belt staaende Stol, der danner
(rangens Yægge, saaledes som
Fig. 261 viser.
Ovenpaa Spændbjælkerne an-
bringes foruden de to Mellem-
aaser tillige parallelt med disse
løbendeßjælker a—a, til hvilke
Underloftet i Gangen og Væ
relserne kan fastspigres. Den
resterende Del af Tagfladen i
Værelserne dannes ved Pane
ling under Spærrerne.
De liggende og staaende
Stole danner Skillevæggene
mellem Værelserne.
Fig. 261.
Spændvidden bestemmes af,
at 1 kan gjøres = 4,5 m. og V —
