129
imellem begge. Stræveren a omfatter da saavel
Stænderen i Ydervæggen som den indenfor samme
opstillede Stænder.
Mellemaasen støttes af Klodser.
Paa denne Maade kan man med enkelt Hæng
værk overspænde 13 m. eller mere.

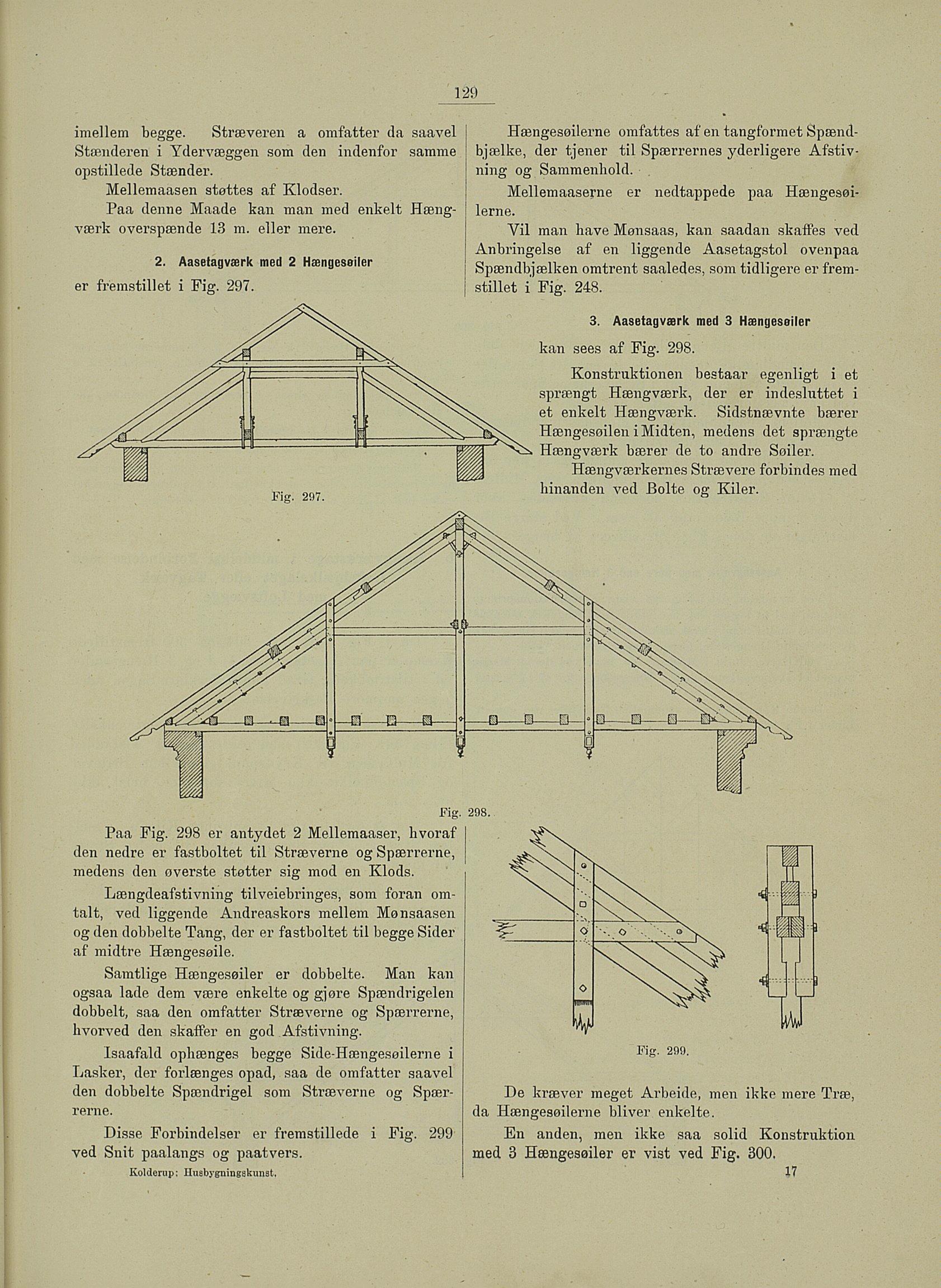

2. Aasetagværk med 2 Hængeseiler
er fremstillet i Fig. 297.
Fig. 297.
Hængesøilerne omfattes af en tangforraet Spænd
bjælke, der tjener til Spærrernes yderligere Afstiv
ning og Sammenhold.
Mellemaaserne er nedtappede paa Hængesøi
lerne.
Vil man have Mønsaas, kan saadan skaffes ved
Anbringelse af en liggende Aasetagstol ovenpaa
Spændbjælken omtrent saaledes, som tidligere er frem
stillet i Fig. 248.
3. Aasetagværk med 3 Hængeseiler
kan sees af Fig. 298.
Konstruktionen bestaar egenligt i et
sprængt Hængværk, der er indesluttet i
et enkelt Hængværk. Sidstnævnte bærer
Hængesøilen i Midten, medens det sprængte
Hængværk bærer de to andre Søiler.
Hængværkernes Strævere forbindes med
hinanden ved Bolte og Kiler.
Paa Fig. 298 er antydet 2 Mellemaaser, hvoraf
den nedre er fastboltet til Stræverne og Spærrerne,
medens den øverste støtter sig mod en Klods.
Længdeafstivning tilveiebringes, som foran om
talt, ved liggende Andreaskors mellem Mønsaasen
og den dobbelte Tang, der er fastboltet til begge Sider
af midtre Hængesøile.
Samtlige Hængesøiler er dobbelte. Man kan
ogsaa lade dem være enkelte og gjøre Spændrigelen
dobbelt, saa den omfatter Stræverne og Spærrerne,
hvorved den skaffer en god Afstivning.
Isaafald ophænges begge Side-Hængesøilerne i
Lasker, der forlænges opad, saa de omfatter saavel
den dobbelte Spændrigel som Stræverne og Spær
rerne.
Disse Forbindelser er fremstillede i Fig. 299
ved Snit paalangs og paatvers.
Kolderup; Husbygningskunst,
Fig. 299.
De kræver meget Arbeide, men ikke mere Træ,
da Hængesøilerne bliver enkelte.
En anden, men ikke saa solid Konstruktion
med 3 Hængesøiler er vist ved Fig. 300.
