174
Kuppelflades laveste Parti. Over Pulttaget hæver
sig altsaa en lodret Væg af nævnte Høide.
Kuppelens høieste Del er hævet 7,008 m. over
denne Vægs Overkant og er forsynet med en 7,5 m.
høi Lanterne.
Udenfor Murvæggen c, der begrændser det in
dre store Cirkusrum, kommer Ryttergangen, som
atter overdækkes af et Pulttag, der ligger lavere
end ovenfor omtalte Pulttag over Grallerirummet
mellem Væggen c og Søilerne a.
Det store Kuppeltag er sammensat af 12 Stkr.
Spærrer, der forbindes med 6 Stkr. horizontale Ringe.
Af disse kaldes den øverste (Ring No. 1) Lan
terneringen eller Trykringen, fordi- den er udsat for
Tryk, og den nederste (Ring No. 6) Søileringen eller
Strækringen, da den paakjendes ved Stræk. De
øvrige Ringe, No. 2, 3, 4 og 5, kan være udsatte
saavel for Tryk som for Stræk, alt efter Belast
ningsforholdene.
Da Afstanden mellem Søilerne eller altsaa mel
lem Spærrefødderne er saa stor som 8,118 m., saa
er der mellem de 3 nederste Ringe anbragt sekun
dære Spærrer.
Mellem alle Knudepunkter er indlagt Diagonal
forbindelser af Fladtjern.

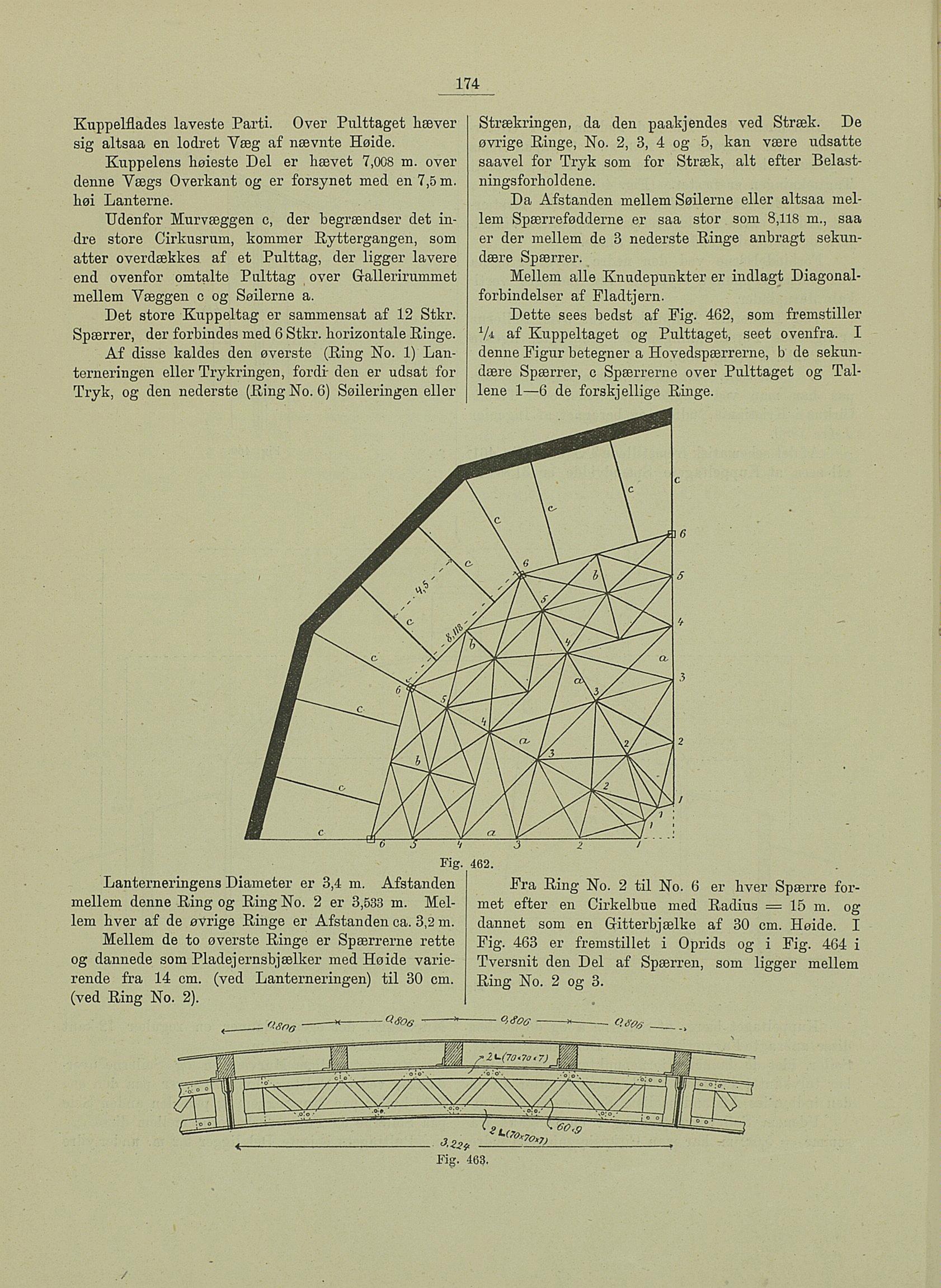

Dette sees bedst af Fig. 462, som fremstiller
1/i af Kuppeltaget og Pulttaget, seet ovenfra. I
denne Figur betegner a Hovedspærrerne, b de sekun
dære Spærrer, c Spærrerne over Pulttaget og Tal
lene I—61—6 de forskjellige Ringe.
Lanterneringens Diameter er 3,4 m. Afstanden
mellem denne Ring og Ring No. 2 er 3,533 m. Mel
lem hver af de øvrige Ringe er Afstanden ca. 3,2 m.
Mellem de to øverste Ringe er Spærrerne rette
og dannede som Pladejernsbjælker med Høide varie
rende fra 14 cm. (ved Lanterneringen) til 30 cm.
(ved Ring No. 2).
O-SOG
Fra Ring No. 2 til No. 6 er hver Spærre for
met efter en Cirkelbue med Radius = 15 m. og
dannet som en Gitterbjælke af 30 cm. Høide. I
Fig. 463 er fremstillet i Oprids og i Fig. 464 i
Tversnit den Del af Spærren, som ligger mellem
Ring No. 2 og 3.
* L(7°*7O>7)
*22*
Fig. 463.
h -Q<sO6 ’ ’ o,eo<j *- Qtøf
