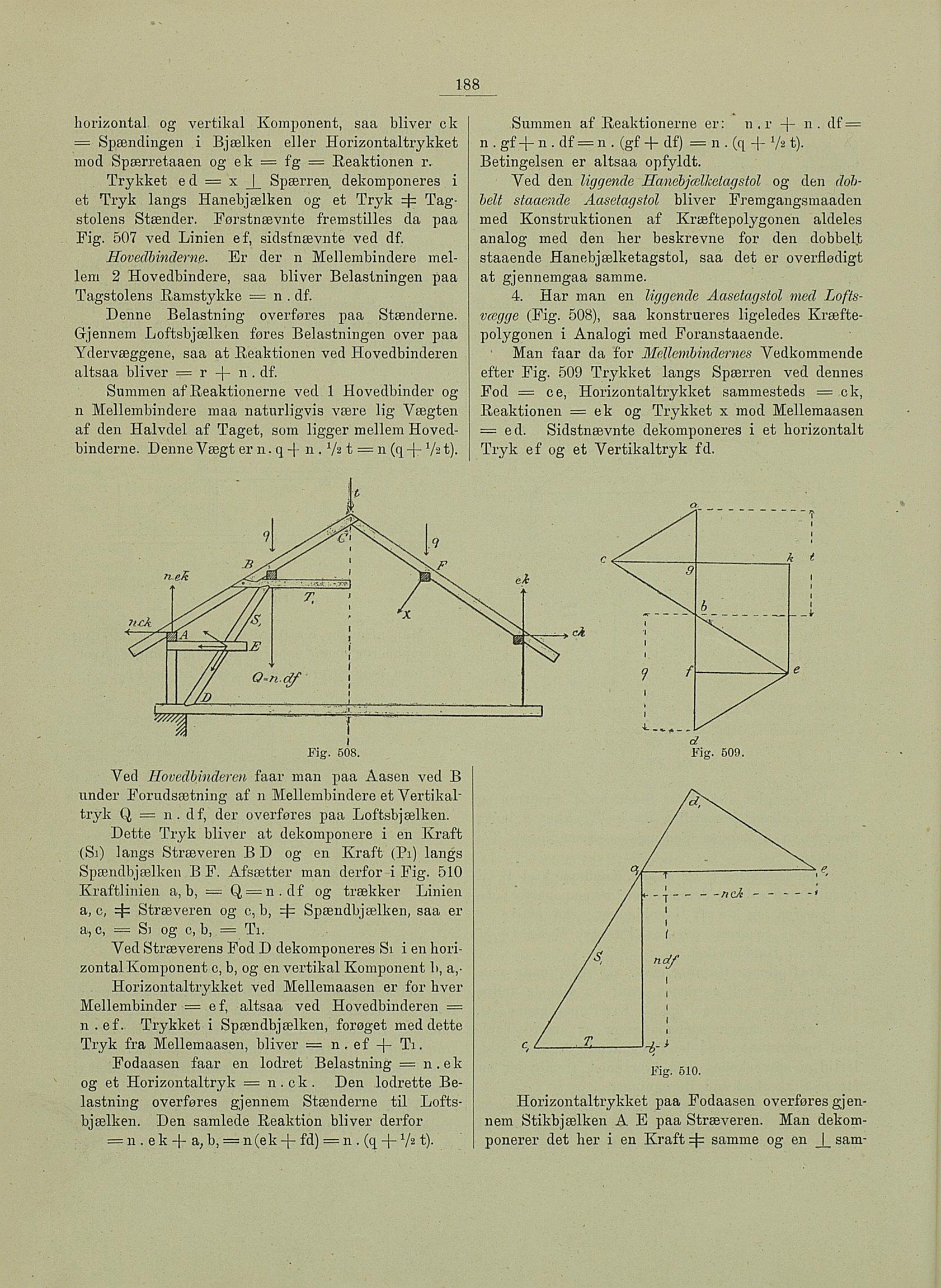

188
horizontal. og vertikal Komponent, saa bliver ck
= Spændingen i Bjælken eller Horizontaltrykket
mod Spærretaaen og ek = fg = Reaktionen r.
Trykket ed ="x -_]_ Spærren dekomponeres i
et Tryk langs Hanebjælken og et Tryk 4= Tag
stolens Steender. Førstnævnte fremstilles da paa
Fig. 507 ved Linien ef, sidstnævnte ved df.
Hovedbindeme. Er der n Mellembindere mel
lem 2 Hovedbindere, saa bliver Belastningen paa
Tagstolens Ramstykke = n . df.
Denne Belastning overføres paa Stænderne.
Grjennem Loftsbjælken føres Belastningen over paa
Ydervæggene, saa at Reaktionen ved Hovedbinderen
altsaa bliver = r -f- n . df.
Summen af Reaktionerne ved 1 Hovedbinder og
n Mellembindere maa naturligvis være lig Vægten
af den Halvdel af Taget, som ligger mellem Hoved
binderne. Denne Vægt er n . q-f n . V2 l =n (q -|- Vs t).
Ved Hovedbinderen faar man paa Aasen ved B
under Forudsætning af n Mellembindere et Vertikal
tryk Q = n. df, der overføres paa Loftsbjælken.
Dette Tryk bliver at dekomponere i en Kraft
(Si) langs Stræveren B D og en Kraft (Pi) langs
Spændbjælken B F. Afsætter man derfor i Fig. 510
Kraftlinien a, b, = Q = n.df og trækker Linien
a, c, 4= Stræveren og c, b, 4^ Spændbjælken, saa er
a? c, =Siogc, b, = Ti.
Ved Stræverens Fod D dekomponeres Si i en hori
zontal Komponent c, b, og en vertikal Komponent b, a,-
Horizontaltrykket ved Mellemaasen er for hver
Mellembinder = ef, altsaa ved Hovedbinderen =
n .ef. Trykket i Spændbjælken, forøget med dette
Tryk fra Mellemaasen, bliver = n , ef -(- Ti.
Betingelsen er altsaa opfyldt.
Ved den liggende Hanébjælketagstol og den dob
belt staaende Aasetagstol bliver Fremgangsmaaden
med Konstruktionen af Kræftepolygonen aldeles
analog med den her beskrevne for den dobbelt
staaende Hanébjælketagstol, saa det er overflødigt
at gjennemgaa samme.
4. Har man en liggende Aasetagstol med Lofts
vægge (Fig. 508), saa konstrueres ligeledes Kræfte
polygonen i Analogi med Foranstaaende.
Man faar da for Mellembindernes Vedkommende
efter Fig. 509 Trykket langs Spærren ved dennes
Fod = ce, Horizontaltrykket sammesteds = ck,
Reaktionen = ek og Trykket x mod Mellemaasen
= ed. Sidstnævnte dekomponeres iet horizontalt
Tryk ef og et Vertikaltryk fd.
Fodaasen faar en lodret Belastning = n.ek
og et Horizontaltryk = n.ck. Den lodrette Be
lastning overføres gjennem Stænderne til Lofts
bjælken. Den samlede Reaktion bliver derfor
Fig. 610.
Horizontaltrykket paa Fodaasen overføres gj en
nem Stikbjælken A E paa Stræveren. Man dekom
ponerer det her i en Kraft 4= samme og en J_ sam
Summen af Reaktionerne er: n.r -f- n. df=
n . gf -1- n.df = n . (gf -f- df) == n.(q-f xh t).
=n.ek-f a, b, =n (ek-f fd) =n. (q -J- 7* t)
