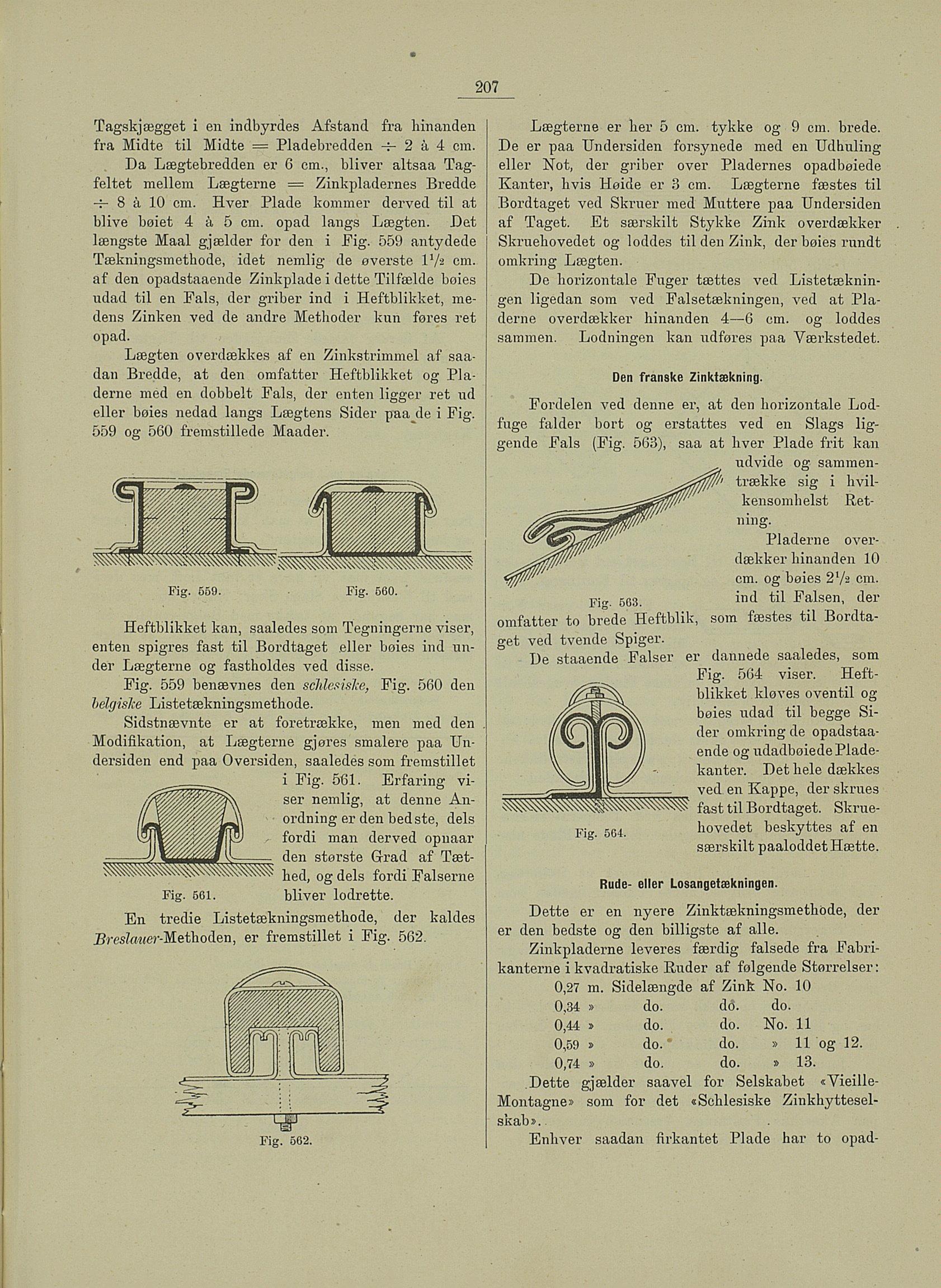

207
1
Tagskjægget i en indbyrdes Afstand fra hinanden
fra Midte til Midte = Pladebredden -=- 2 å 4 cm.
Da Lægtebredden er 6 cm., bliver altsaa Tag
feltet mellem Lægterne = Zinkpladernes Bredde
-r 8 å 10 cm. Hver Plade kommer derved til at
blive bøiet 4 å 5 cm. opad langs Lægten. Det
længste Maal gjælder for den i Fig. 559 antydede
Tækningsmethode, idet nemlig de øverste 11/*I1/* cm.
af den opadstaaende Zinkplade i dette Tilfælde bøies
udåd til en Fals, der griber ind i Heftblikket, me
dens Zinken ved de andre Methoder kun føres ret
opad.
Lægten overdækkes af en Zinkstrimmel af saa
dan Bredde, at den omfatter Heftblikket og Pla
derne med en dobbelt Fals, der enten ligger ret ud
eller bøies nedad langs Lægtens Sider paa de i Fig.
559 og 560 fremstillede Maader.
Fig. 560.Fig. 559.
Heftblikket kan, saaledes som Tegningerne viser,
enten spigres fast til Bordtaget eller bøies ind un
der Lægterne og fastholdes ved disse.
Fig. 559 benævnes den schlesislce, Fig. 560 den
helgislce Listetækningsmethode.
Sidstnævnte er at foretrække, men med den
Modifikation, at Lægterne gjøres smalere paa Un
dersiden end paa Oversiden, saaledes som fremstillet
i Fig. 561. Erfaring vi-
ser nemlig, at denne An-
ordning er den bed ste, dels
fordi man derved opnaar
den største Grad af Tæt-
hed, og dels fordi Falserne
Fig. 561. bliver lodrette.
En tredie Listetækningsmethode, der kaldes
JBresZawer-Methoden, er fremstillet i Fig. 562.
Fig. 562
Lægterne er lier 5 cm. tykke og 9 cm. brede.
De er paa Undersiden forsynede med en Udhuling
eller Not, der griber over Pladernes opadbøiede
Kanter, hvis Høide er 3 cm. Lægterne fæstes til
Bordtaget ved Skruer med Muttere paa Undersiden
af Taget. Et særskilt Stykke Zink overdækker
Skruehovedet og loddes til den Zink, der bøies rundt
omkring Lægten.
De horizontale Fuger tættes ved Listetæknin
gen ligedan som ved Falsetækningen, ved at Pla
derne overdækker hinanden 4—6 cm. og loddes
sammen. Lodningen kan udføres paa Værkstedet.
Den franske Zinktækning.
Fordelen ved denne er, at den horizontale Lod
fuge falder bort og erstattes ved en Slags lig
gende Fals (Fig. 563), saa at hver Plade frit kan
udvide og sammen-
trække sig i hvil-
kensomhelst Ret-
ning.
Pladerne over-
dækker hinanden 10
cm. og bøies 2x/2 cm.
Fio. 663 ind til Falsen, der
omfatter to brede Heftblik, som fæstes til Bordta-
get ved tyende Spiger.
De staaende Falser er dannede saaledes, som
Fig. 564 viser. Heft-
blikket kløves oventil og
bøies udåd til begge Si-
der omkring de opadstaa-
ende og udadbøiedePlade-
kanter. Det hele dækkes
ved en Kappe, der skrues
fast til Bordtaget. Skrue
hovedet beskyttes af en
særskilt paaloddetHætte.
Fig. 564.
Rude- eller Losangetæknincjen.
Dette er en nyere Zinktækningsmethbde, der
er den bedste og den billigste af alle.
Zinkpladerne leveres færdig falsede fra Fabri
kanterne i kvadratiske Ruder af følgende Størrelser :
Dette gjælder saavel for Selskabet «Vieille-
Montagne» som for det «Schlesiske Zinkhyttesel
skab».
0,27 m. Sidelængde af Zink No. 10
0,34 » do. do. do.
0,44 » do. do. No. 11
0,59 » do. " do. » 11 og 12.
0,74 » do. do. » 13.
Enhver saadan firkantet Plade har to opad-
