258
Stift, der er fæstet i en Jernplade, som fastskru.es
i Karmen og Krydsposten.

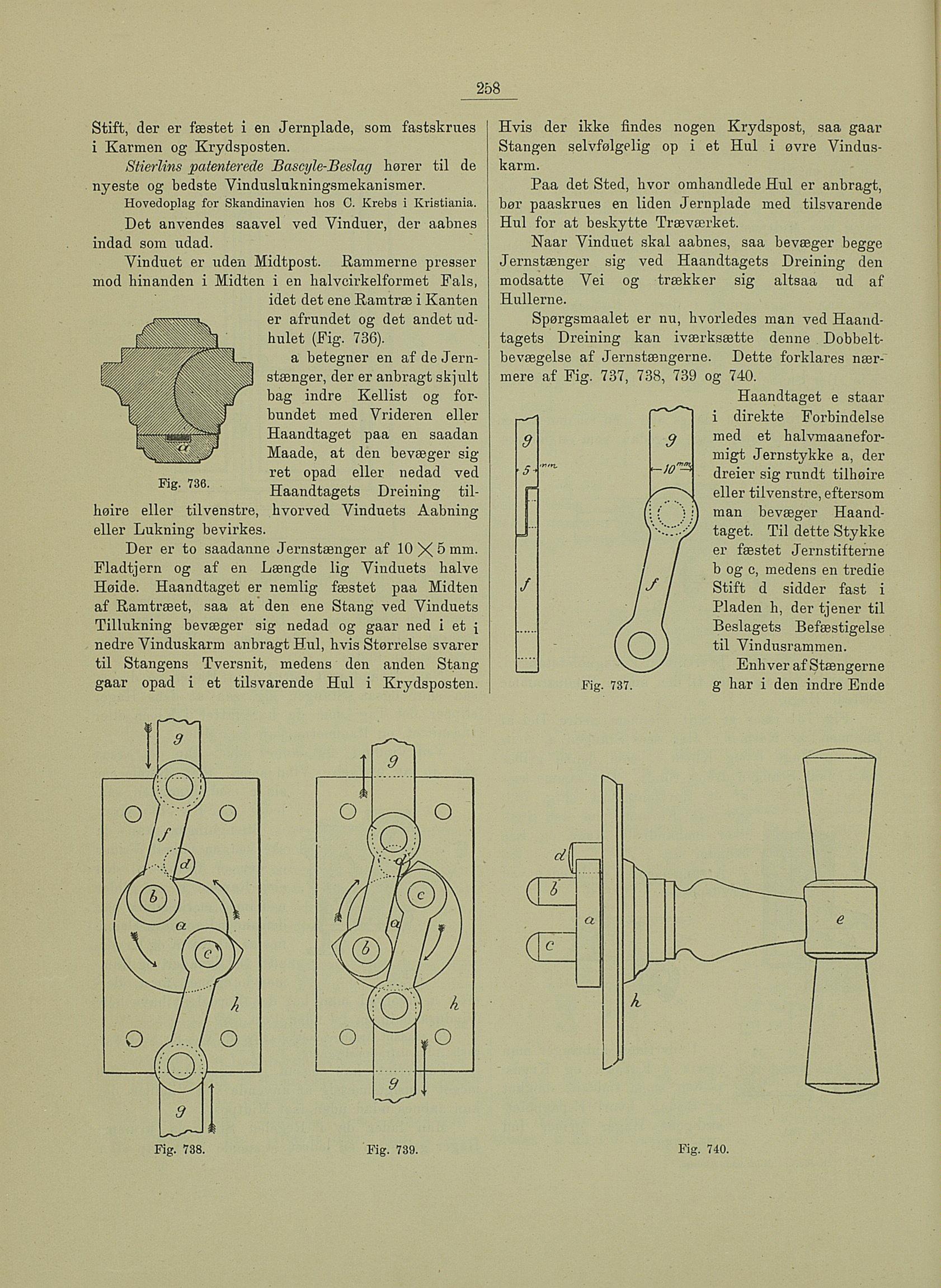

Stierlins patenterede JBascyle-Beslag hører til de
nyeste og bedste Vinduslukningsmekanismer.
Hovedoplag for Skandinavien hos 0. Krebs i Kristiania.
Det anvendes saavel ved Vinduer, der aabnes
indad som udåd.
Vinduet er uden Midtpost. Hammerne presser
mod hin anden i Midten i en halvcirkelformet Fals,
idet det ene Ramtræ i Kanten
er afrundet og det andet ud-
hulet (Fig. 736).
a betegner en af de Jern-
stænger, der er anbragt skjult
bag indre Kellist og for-
bundet med Vrideren eller
Haandtaget paa en saadan
Maade, at den bevæger sig
ret opad eller nedad ved
Haandtagets Dreining til-
høire eller tilvenstre, hvorved Vinduets Aabning
eller Lukning bevirkes.
Der er to saadanne Jernstænger af 10 X 5 mm-
Fladtjern og af en Længde lig Vinduets halve
Høide. Haandtaget er nemlig fæstet paa Midten
af Ramtræet, saa at den ene Stang ved Vinduets
Tillukning bevæger sig nedad og gaar ned i et i
nedre Vinduskarm anbragt Hul, hvis Størrelse svarer
til Stangens Tversnit, medens den anden Stang
gaar opad i et tilsvarende Hul i Krydsposten.
Fig. 738. Fig. 739.
Hvis der ikke findes nogen Krydspost, saa gaar
Stangen selvfølgelig op i et Hul i øvre Vindus
karm.
Paa det Sted, hvor omhandlede Hul er anbragt,
bør paaskrues en liden Jernplade med tilsvarende
Hul for at beskytte Træværket.
Naar Vinduet skal aabnes, saa bevæger begge
Jernstænger sig ved Haandtagets Dreining den
modsatte Vei og trækker sig altsaa ud af
Hullerne.
Spørgsmaalet er nu, hvorledes man ved Haand
tagets Dreining kan iværksætte denne. Dobbelt
bevægelse af Jernstængerne. Dette forklares nær
mere af Fig. 737, 738, 739 og 740.
Haandtaget e staar
i direkte Forbindelse
Fig. 740.
i ciireKte Forbindelse
a q med et halvmaanefor-
migt Jernstykke a, der
s*""5* "" *~}o dreier sig rundt tilhøire
U^~^s eller tilvenstre, eftersom
H;’ )ij man bevæger Haand-
J • \ / taget’ Til dette St^kke
/ / er fæstet Jernstifterne
/ / boge, medens en tredie
/ I Stift d sidder fast i
/ / Pladen h, der tjener til
z^’ ( Beslagets Befæstigelse
( rj) J til Vindusrammen.
7.1 \^_S Enhver afStængerne
-+*— x Ull u\_’ JL \JX UIUU.CIOC
g g med et halvmaanefor-
migt Jernstykke a, der
i-/(? - dreier sig rundt tilhøire.
s^~^\ eller tilvenstre, eftersom
|i i ) A man bevæger Haand-
J- i :::r taget’ Til dette St^kke
/ / er fæstet Jernstifterne
/ / boge, medens en tredie
/ jS I ’ Stift d sidder fast i
/ / Pladen h, der tjener til
/_ ( Beslagets Befæstigelse
(( j ) til Vindusrammen.
\ / Enhver afStængerne
Fig. 737. g har i den indre Ende
