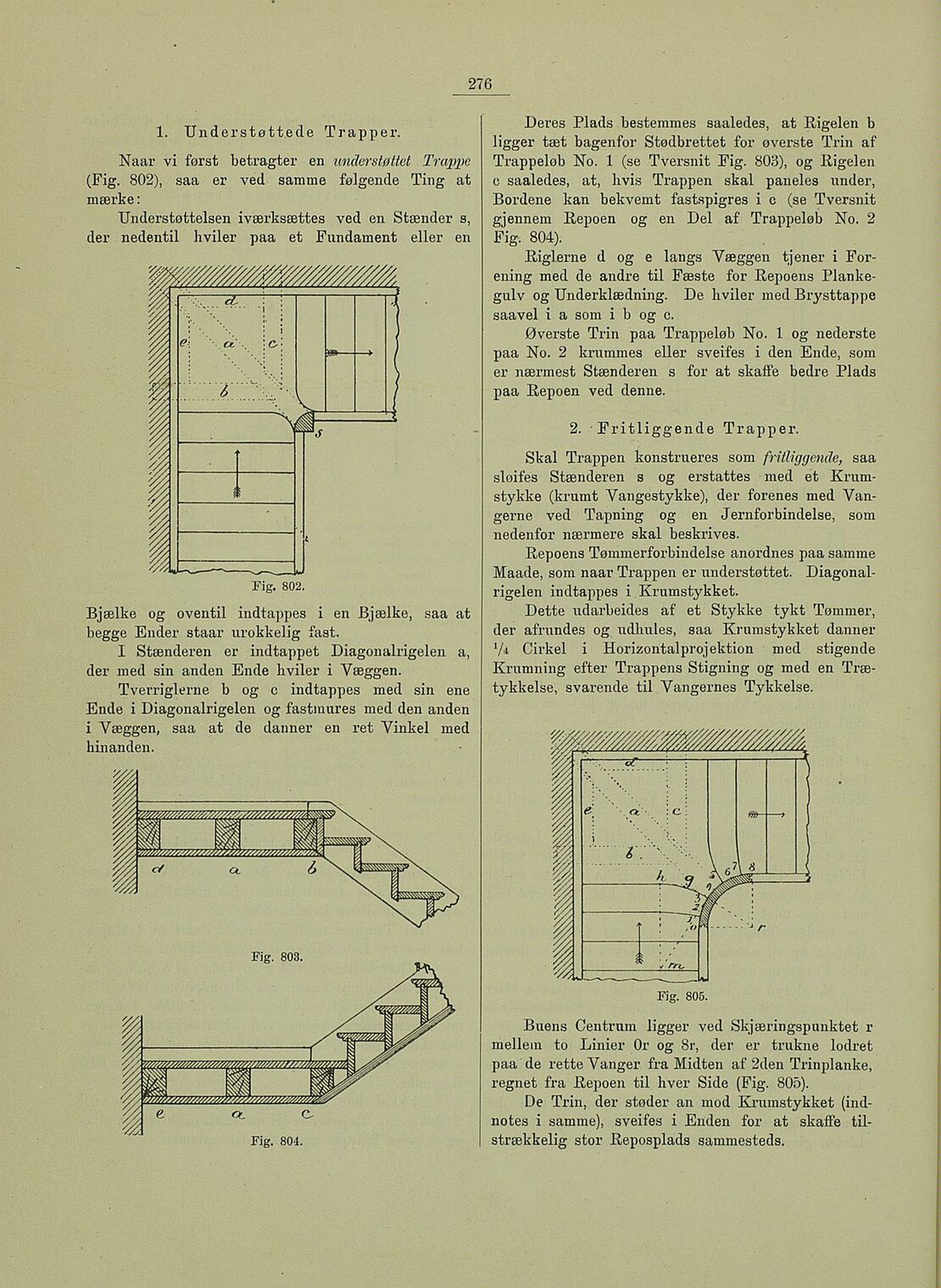

276
1. Understøttede Trapper.
Naar vi først betragter en understøttet Trappe
(Fig. 802), saa er ved samme følgende Ting at
mærke:
Understøttelsen iværksættes ved en Stænder s,
der nedentil hviler paa et Fundament eller en
Fig. 802.
Bjælke og oventil indtappes i en Bjælke, saa at
begge Ender staar urokkelig fast.
I Stænderen er indtappet Diagonalrigelen a,
der med sin anden Ende hviler i Væggen.
Tverriglerne b og c indtappes med sin ene
Ende i Diagonalrigelen og fastmures med den anden
i Væggen, saa at de danner en ret Vinkel med
hinanden.
Fig. 804.
Deres Plads bestemmes saaledes, at Rigelen b
ligger tæt bagenfor Stødbrettet for øverste Trin af
Trappeløb No. 1 (se Tversnit Fig. 803), og Rigelen
c saaledes, at, hvis Trappen skal paneles under,
Bordene kan bekvemt fastspigres i c (se Tversnit
gjennem Repoen og en Del af Trappeløb No. 2
Fig. 804).
Riglerne d og e langs Væggen tjener i For
ening med de andre til Fæste for Repoens Planke
gulv og Underklædning. De hviler med Bi\ysttappe
saavel i a som i b og c.
Øverste Trin paa Trappeløb No. 1 og nederste
paa No. 2 krummes eller sveifes i den Ende, som
er nærmest Stænderen s for at skaffe bedre Plads
paa Repoen ved denne.
Skal Trappen konstrueres som fritliggende, saa
sløifes Stænderen s og erstattes med et Kruni
stykke (krumt Vangestykke), der forenes med Van
gerne ved Tapning og en Jernforbindelse, som
nedenfor nærmere skal beskrives.
Repoens Tømmerforbindelse anordnes paa samme
Maade, som naar Trappen er understøttet. Diagonal
rigelen indtappes i . Krumstykket.
Dette udarbeides af et Stykke tykt Tømmer,
der afrundes og udhules, saa Krumstykket danner
7* Cirkel i Horizontalprojektion med stigende
Krumning efter Trappens Stigning og med en Træ
tykkelse, svarende til Vangernes Tykkelse.
Fig. 805.
Buens Centrum ligger ved Skjæringspunktet r
mellem to Linier Or og Br, der er trukne lodret
paa de rette Vanger fra Midten af 2den Trinplanke,
regnet fra Repoen til hver Side (Fig. 805).
De Trin, der støder an mod Krumstykket (ind
notes i samme), sveifes i Enden for at skaffe til
strækkelig stor Reposplads sammesteds.
2. Fritliggende Trapper.
