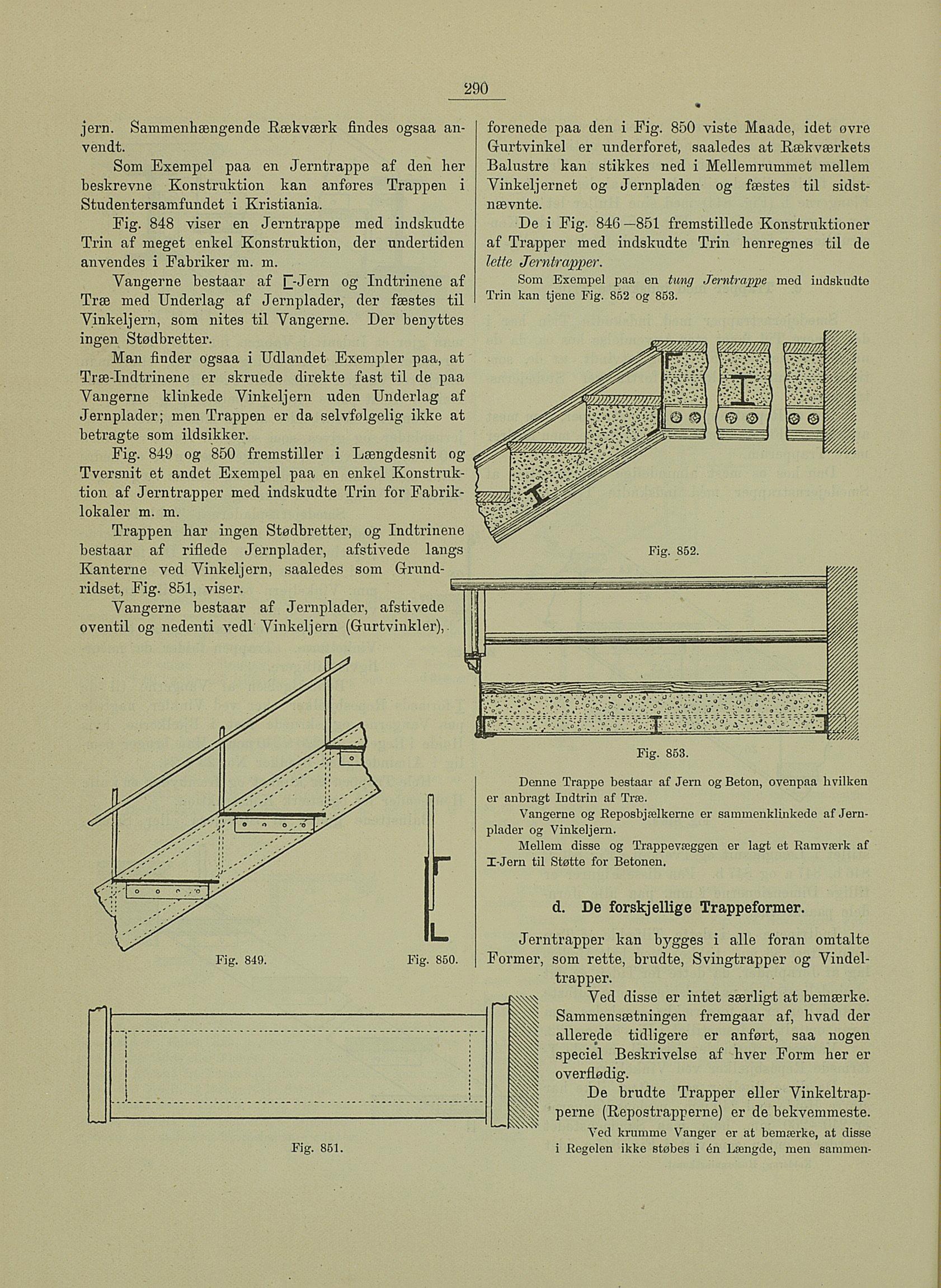

290
jern. Sammenhængende Rækværk findes ogsaa an
vendt.
Som Exempel paa en Jerntrappe af den her
beskrevne Konstruktion kan anføres Trappen i
Studentersamfundet i Kristiania.
Fig. 848 viser en Jerntrappe med indskudte
Trin af meget enkel Konstruktion, der undertiden
anvendes i Fabriker ra. m.
Vangerne bestaar af F-Jern og Indtrinene af
Træ med Underlag af Jernplader, der fæstes til
Vinkeljern, som nites til Vangerne. Der benyttes
ingen Stødbretter.
Man finder ogsaa i Udlandet Exempler paa, at
Træ-Indtrinene er skruede direkte fast til de paa
Vangerne klinkede Vinkeljern uden Underlag af
Jernplader; men Trappen er da selvfølgelig ikke at
betragte som ildsikker.
Tversnit et andet Exempel paa en enkel Konstruk
tion af Jerntrapper med indskudte Trin for Fabrik
lokaler m. m.
Trappen har ingen Stødbretter, og Indtrinene
bestaar af riflede Jernplader, afstivede langs
Kanterne ved Vinkeljern, saaledes som Grund-
ridset, Fig. 851, viser.
Vangerne bestaar af Jernplader, afstivede
oventil og nedenti vedl Vinkeljern (Gurtvinkler),
forenede paa den i Fig. 850 viste Maade, idet øvre
Gurtvinkel er underforet, saaledes at Rækværkets
Balustre kan stikkes ned i Mellemrummet mellem
Vinkelj ernet og Jernpladen og fæstes til sidst
nævnte.
De i Fig. 846—851 fremstillede Konstruktioner
af Trapper med indskudte Trin henregnes til de
lette Jerntrapper.
Som Exempel paa en tung Jerntrappe med iudskudte
Trin kan tjene Fig. 852 og 853.
Denne Trappe bestaar af Jern og Beton, ovenpaa hvilken
er anbragt Indtrin af Træ.
Vangerne og Reposbjælkerne er sammenklinkede af Jern
plader og Vinkeljern.
Mellem disse og Trappevæggen er lagt et Ramværk af
I-Jern til Støtte for Betonen.
Jerntrapper kan bygges i alle foran omtalte
Former, som rette, brudte, Svingtrapper og Vindel-
-^ Ved disse er intet 3ærligt at bemærke.
$|| Sammensætningen fremgaar af, hvad der
allerede tidligere er anført, saa nogen
||| De brudte Trapper eller Vinkeltrap
i§^ perne (Repostrapperne) er de bekvemmeste.
Ved krumme Vanger er at bemærke, at disse
Fig. 851. i Regelen ikke støbes i én Længde, men sammen-
speciel Beskrivelse af hver Form her er
overflødig.
