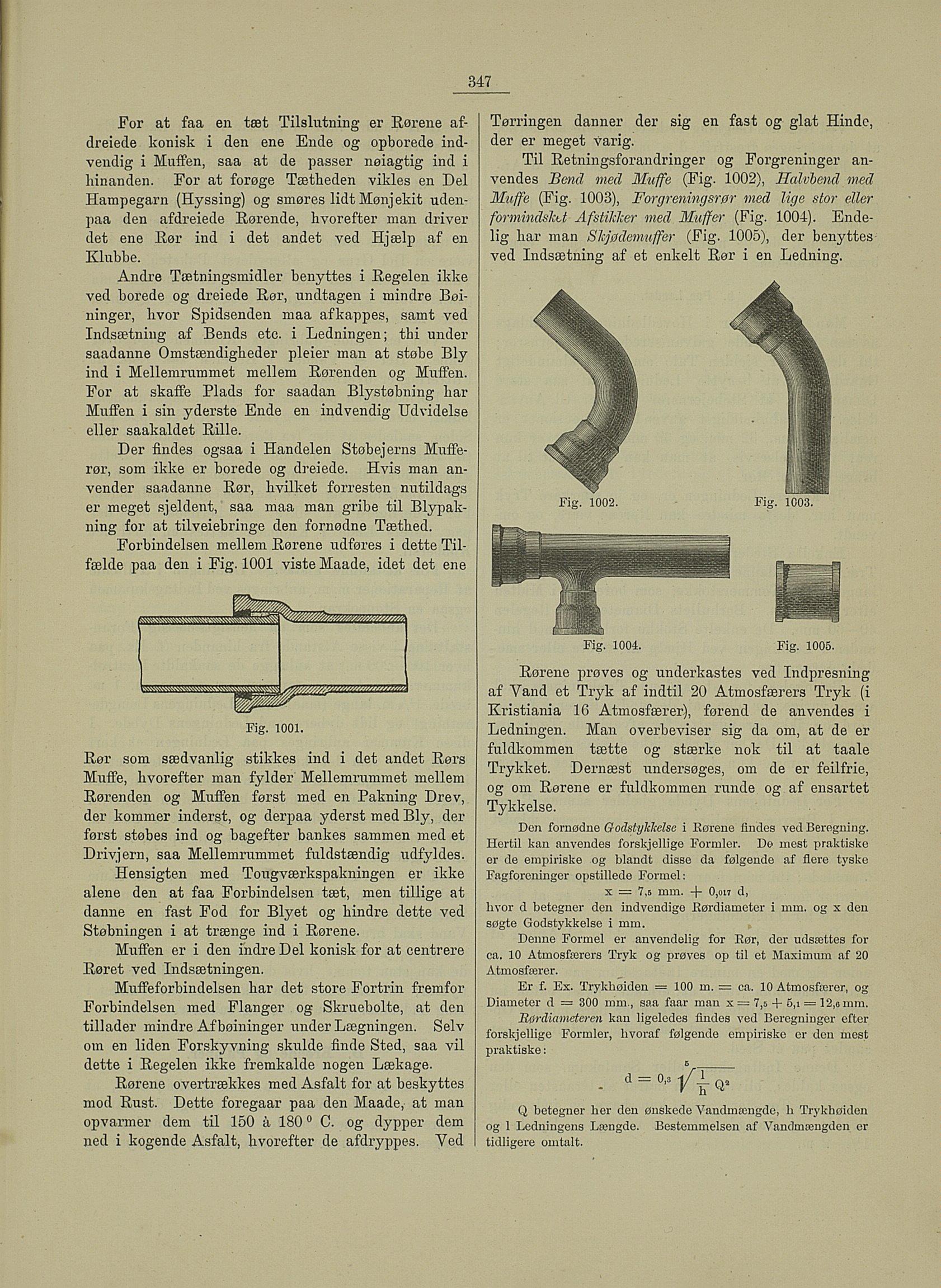

347
For at faa en tæt Tilslutning er Rørene af
dreiede konisk i den ene Ende og opborede ind
vendig i Muffen, saa at de passer nøiagtig ind i
hinanden. For at forøge Tætheden vikles en Del
Hampegarn (Hyssing) og smøres lidt Mønj ekit uden
paa den afdreiede Rørende, hvorefter man driver
det ene Rør ind i det andet ved Hjælp af en
Klubbe.
Andre Tætningsmidler benyttes i Regelen ikke
ved borede og dreiede Rør, undtagen i mindre Bøi
ninger, hvor Spidsenden maa afkappes, samt ved
Indsætning af Bends etc. i Ledningen; thi under
saadanne Omstændigheder pleier man at støbe Bly
ind i Mellemrummet mellem Rørenden og Muffen.
For at skaffe Plads for saadan Blystøbning har
Muffen i sin yderste Ende en indvendig Udvidelse
eller saakaldet Rille.
Der findes ogsaa i Handelen Støbejerns Muffe
rør, som ikke er borede og dreiede. Hvis man an
vender saadanne Rør, hvilket forresten nutildags
er meget sjeldent, saa maa man gribe til Blypak
ning for at tilveiebringe den fornødne Tæthed.
Forbindelsen mellem Rørene udføres i dette Til
fælde paa den i Fig. 1001 viste Maade, idet det ene
Fig. 1001.
Rør som sædvanlig stikkes ind i det andet Rørs
Muffe, hvorefter man fylder Mellemrummet mellem
Rørenden og Muffen først med en Pakning Drev,
der kommer inderst, og derpaa yderst med Bly, der
først støbes ind og bagefter bankes sammen med et
Drivjern, saa Mellemrummet fuldstændig udfyldes.
Hensigten med Tougværkspakningen er ikke
alene den at faa Forbindelsen tæt, men tillige at
danne en fast Fod for Blyet og hindre dette ved
Støbningen i at trænge ind i Rørene.
Muffen er i den indre Del konisk for at centrere
Røret ved Indsætningen.
Muffeforbindelsen har det store Fortrin fremfor
Forbindelsen med Flanger og Skruebolte, at den
tillader mindre Afbøininger under Lægningen. Selv
om en liden Forskyvning skulde finde Sted, saa vil
dette i Regelen ikke fremkalde nogen Lækage.
Rørene overtrækkes med Asfalt for at beskyttes
mod Rust. Dette foregaar paa den Maade, at man
opvarmer dem til 150 å 180 ° C. og dypper dem
ned i kogende Asfalt, hvorefter de afdryppes. Ved
Tørringen danner der sig en fast og glat Hinde,
der er meget varig.
Til Retningsforandringer og Forgreninger an
vendes Bend med Muffe (Fig. 1002), Halvbend med
Muffe (Fig. 1003), Forgreningsrør med lige stor eller
formindsJctt Afstihher med Muffer (Fig. 1004). Ende
lig har man Slcjødemuffer (Fig. 1005), der benyttes
ved Indsætning af et enkelt Rer i en Ledning.
Rørene prøves og underkastes ved Indpresning
af Vand et Tryk af indtil 20 Atmosfærers Tryk (i
Kristiania 16 Atmosfærer), førend de anvendes i
Ledningen. Man overbeviser sig da om, at de er
fuldkommen tætte og stærke nok til at taale
Trykket. Dernæst undersøges, om de er feilfrie,
og om Rørene er fuldkommen runde og af ensartet
Tykkelse.
Den fornødne Godstyhlcelse i Rørene findes ved Beregning.
Hertil kan anvendes forskjellige Formler. De mest praktiske
er de empiriske og blandt disse da følgende af flere tyske
Fagforeninger opstillede Formel:
hvor d betegner den indvendige Rørdiameter i mm. og x den
søgte Godstykkelse i mm.
Denne Formel er anvendelig for Rør, der udsættes for
ca. 10 Atmosfærers Tryk og prøves op til et Maximum af 20
Atmosfærer.
Rørdiameteren kan ligeledes findes ved Beregninger efter
forskjellige Formler, hvoraf følgende empiriske er den mest
praktiske :
Q betegner her den ønskede Vandmængde, h Trykhøiden
og 1 Ledningens Længde. Bestemmelsen af Vandmængden er
tidligere omtalt.
Fig. 1004. Fig. 1005.
x = 7,5 mm. + 0)°" d,
Er f. Ex. Trykhøiden = 100 m. = ca. 10 Atmosfærer, og
Diameter d = 300 mm., saa faar man x = 7,5 -f- 5,i = 12,6 mm.
d = 0’8 /|Q-
