393

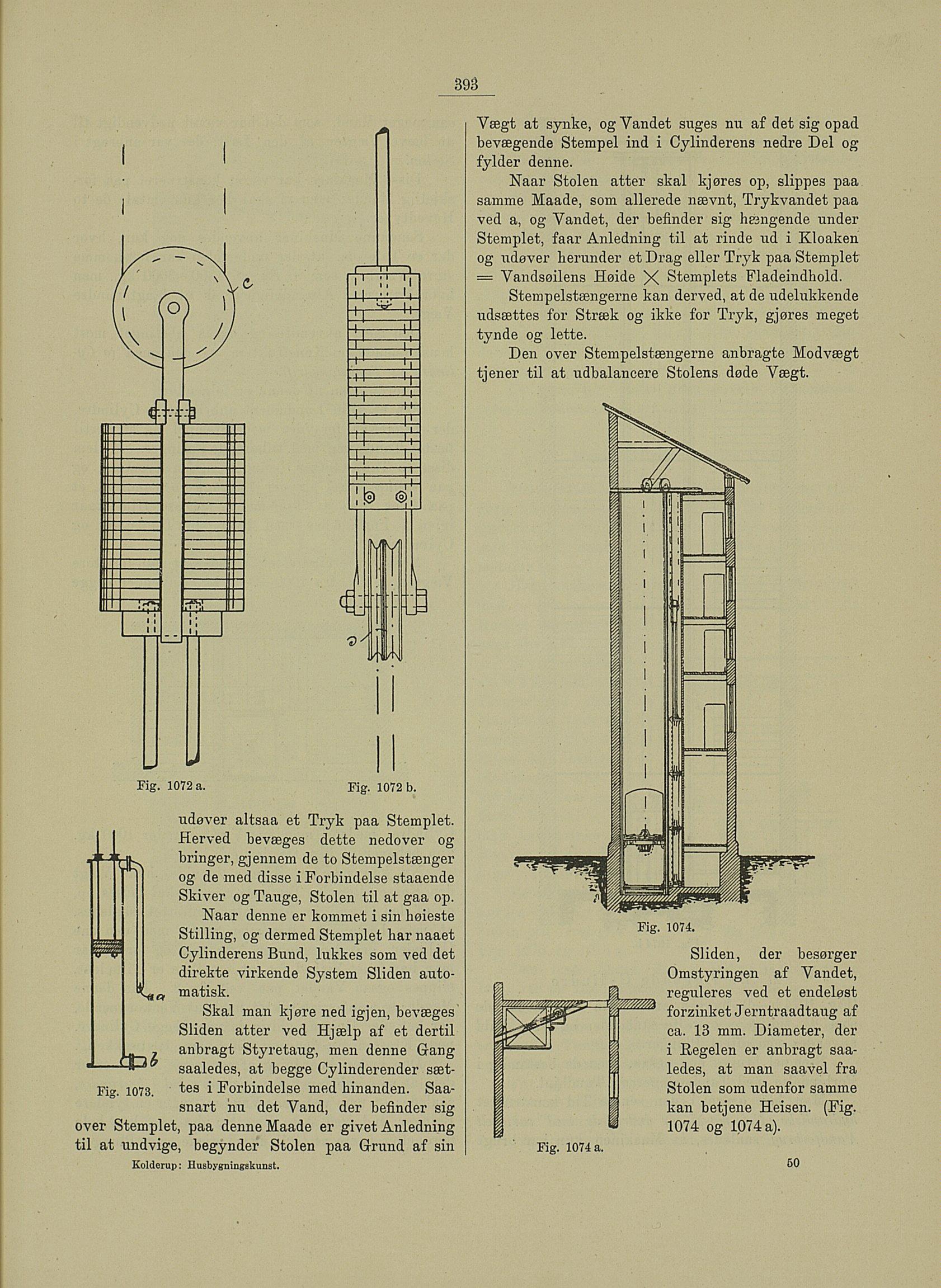

Fig. 1072 a
Naar denne er kommet i sin høieste
Stilling, og dermed Stemplet harnaaet
Cylinderens Bund, lukkes som ved det
direkte virkende System Sliden auto-
a matisk.
Skal man kjøre ned igjen, bevæges
Sliden atter ved Hjælp af et dertil
, anbragt Styretaug, men denne Gang
saaledes, at begge Cylinderender sæt-
Fig. 1073. i Forbindelse med hinanden. Saa-
snart nu det Vand, der befinder sig
over Stemplet, paa denne Maade er givet Anledning
til at undvige, begynder Stolen paa Grrund af sin
Kolderup : Husbygningskunst.
Fig. 1072 b.
Skiver og Tauge, Stolen til at gaa op.
Vægt at synke, og Våndet suges nu af det sig opad
bevægende Stempel ind i Cylinderens nedre Del og
fylder denne.
Naar Stolen atter skal kjøres op, slippes paa
samme Maade, som allerede nævnt, Trykvandet paa
ved a, og Våndet, der befinder sig hengende under
Stemplet, faar Anledning til at rinde ud i Kloaken
og udøver herunder et Drag eller Tryk paa Stemplet
= Vandsøilens Høide X Stemplets Pladeindhold.
Stempelstængerne kan derved, at de udelukkende
udsættes for Stræk og ikke for Tryk, gjøres meget
tynde og lette.
Sliden, der besørger
Omstyringen af Våndet,
reguleres ved et endeløst
forzinket Jerntraadtaug af
ca. 13 mm. Diameter, der
i Regelen er anbragt saa
ledes, at man saavel fra
Stolen som udenfor samme
kan betjene Heisen. (Fig.
1074 og 1074 a).
Fig. 1074 a.
udøver altsaa et Tryk paa Stemplet.
Herved bevæges dette nedover og
bringer, gjennem de to Stempelstenger
og de med disse i Forbindelse staaende
Den over Stempelstængerne anbragte Modvægt
tjener til at udbalancere Stolens døde Vægt.
