405

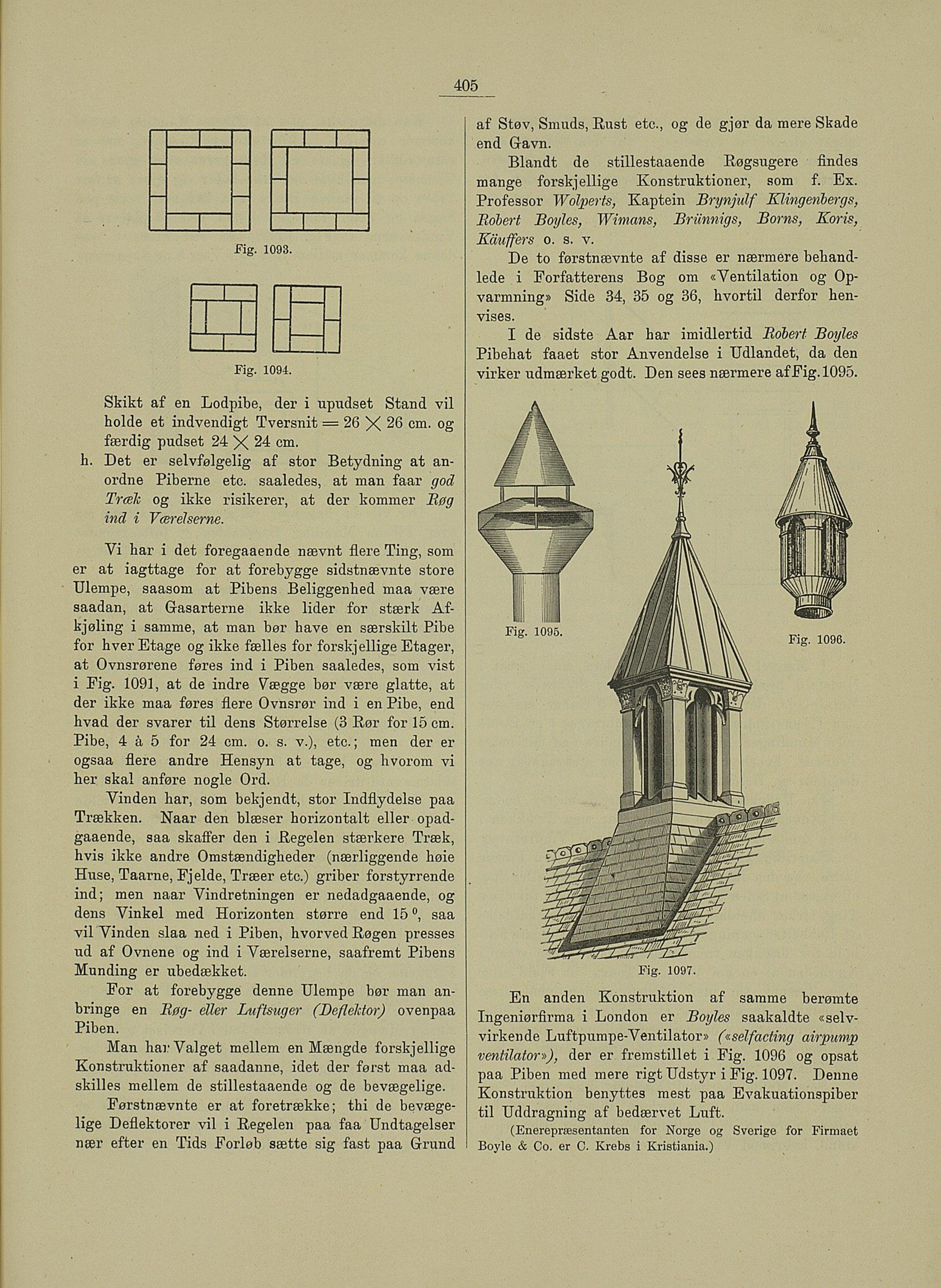

Fig. 1094.
Skikt af en Lodpibe, der i upudset Stand vil
holde et indvendigt Tversnit = 26 X 26 cm. og
færdig pudset 24 X 24 cm.
h. Det er selvfølgelig af stor Betydning at an
ordne Piberne etc. saaledes, at man faar god
Træle og ikke risikerer, at der kommer Røg
ind i Værelserne.
Vi har i det foregaaende nævnt flere Ting, som
er at iagttage for at forebygge sidstnævnte store
Ulempe, saasom at Pibens Beliggenhed maa være
saadan, at G-asarterne ikke lider for stærk Af
kjøling i samme, at man bør have en særskilt Pibe
for hver Etage og ikke fælles for forskjellige Etager,
at Ovnsrørene føres ind i Piben saaledes, som vist
i Fig. 1091, at de indre Vægge bør være glatte, at
der ikke maa føres flere Ovnsrør ind i en Pibe, end
hvad der svarer til dens Størrelse (3 Rør for 15 cm.
Pibe, 4 å 5 for 24 cm. o. s. v.), etc; men der er
ogsaa flere andre Hensyn at tåge, og hvorom vi
her skal anføre nogle Ord.
Vinden har, som bekjendt, stor Indflydelse paa
Trækken. Naar den blæser horizontalt eller opad
gaaende, saa skaffer den i Regelen stærkere Træk,
hvis ikke andre Omstændigheder (nærliggende høie
Huse, Taarne, Fjelde, Træer etc.) griber forstyrrende
ind; men naar Vindretningen er nedadgaaende, og
dens Vinkel med Horizonten større end 15 °, saa
vil Vinden slåa ned i Piben, hvorved Røgen presses
ud af Ovnene og ind i Værelserne, saafremt Pibens
Munding er übedækket.
For at forebygge denne Ulempe bør man an
bringe en Røg- eller Luftsuger (DefleMor) ovenpaa
Piben.
Man har Valget mellem en Mængde forskjellige
Konstruktioner af saadanne, idet der først maa ad
skilles mellem de stillestaaende og de bevægelige.
Førstnævnte er at foretrække; thi de bevæge
lige Deflektorer vil i Regelen paa faa Undtagelser
nær efter en Tids Forløb sætte sig fast paa Grund
af Støv, Smuds, Rust etc, og de gjør da mere Skade
end Gavn.
Blandt de stillestaaende Røgsugere findes
mange forskjellige Konstruktioner, som f. Ex.
Professor Wolperts, Kaptein Brynjulf Klingeribergs,
’Robert Bot/les, Wimans, Briinnigs, Boms, Koris,
Kåuffers o. s. v.
De to førstnævnte af disse er nærmere behand
lede i Forfatterens Bog om «Ventilation og Op
varmning» Side 34, 35 og 36, hvortil derfor hen
vises.
I de sidste Aar har imidlertid Robert Boyles
Pibehat faaet stor Anvendelse i Udlandet, da den
virker udmærket godt. Den sees nærmere afFig. 1095.
Fig. 1097
En anden Konstruktion af samme berømte
Ingeniørfirma i London er Boyles saakaldte «selv
virkende Luftpumpe-Ventilator» («selfacting airpump
ventilator»), der er fremstillet i Fig. 1096 og opsat
paa Piben med mere rigt Udstyr i Fig. 1097. Denne
Konstruktion benyttes mest paa Evakuationspiber
til Uddragning af bedærvet Luft.
(Enerepræsentanten for Norge og Sverige for Firmaet
Boyle & Co. er C. Krebs i Kristiania.)
