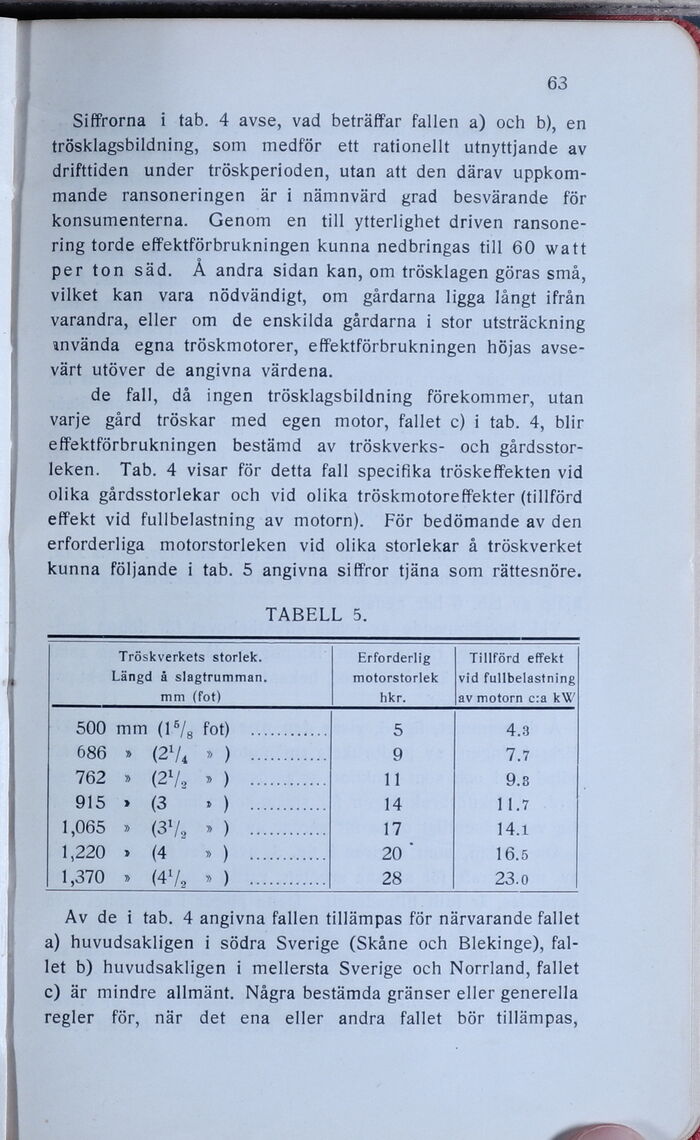

63
Siffrorna i tab. 4 avse, vad beträffar fallen a) och b), en
trosklagsbildning, som medför ett rationellt utnyttjande av
drifttiden under tröskperioden, utan att den därav
uppkommande ransoneringen är i nämnvärd grad besvärande för
konsumenterna. Genom en till ytterlighet driven
ransonering torde effektförbrukningen kunna nedbringas till 60 watt
per ton säd. Å andra sidan kan, om trösklagen göras små,
vilket kan vara nödvändigt, om gårdarna ligga långt ifrån
varandra, eller om de enskilda gårdarna i stor utsträckning
använda egna tröskmotorer, effektförbrukningen höjas
avsevärt utöver de angivna värdena.
de fall, då ingen trosklagsbildning förekommer, utan
varje gård tröskar med egen motor, fallet c) i tab. 4, blir
effektförbrukningen bestämd av tröskverks- och
gårdsstorleken. Tab. 4 visar för detta fall specifika tröskeffekten vid
olika gårdsstorlekar och vid olika tröskmotoreffekter (tillförd
effekt vid fullbelastning av motorn). För bedömande av den
erforderliga motorstorleken vid olika storlekar å tröskverket
kunna följande i tab. 5 angivna siffror tjäna som rättesnöre.
TABELL 5.
Tröskverkets storlek. Längd å slagtrumman, mm (fot) Erforderlig motorstorlek hkr. Tillförd effekt vid fullbelastning av motorn c:a kW
500 mm (ls/8 fot) ............ 5 4.3
686 » (274 » ) ............ 9 7.7
762 » (2V, » ) ............ 11 9.8
915 » (3 » ) ............ 14 11.7
1,065 » (3Va » ) ............ 17 14.1
1,220 » (4 » ) ............ 20 16.5
1,370 » (41/2 » ) ............ 28 23.0
Av de i tab. 4 angivna fallen tillämpas för närvarande fallet
a) huvudsakligen i södra Sverige (Skåne och Blekinge),
fallet b) huvudsakligen i mellersta Sverige och Norrland, fallet
c) är mindre allmänt. Några bestämda gränser eller generella
regler för, när det ena eller andra fallet bör tillämpas,
