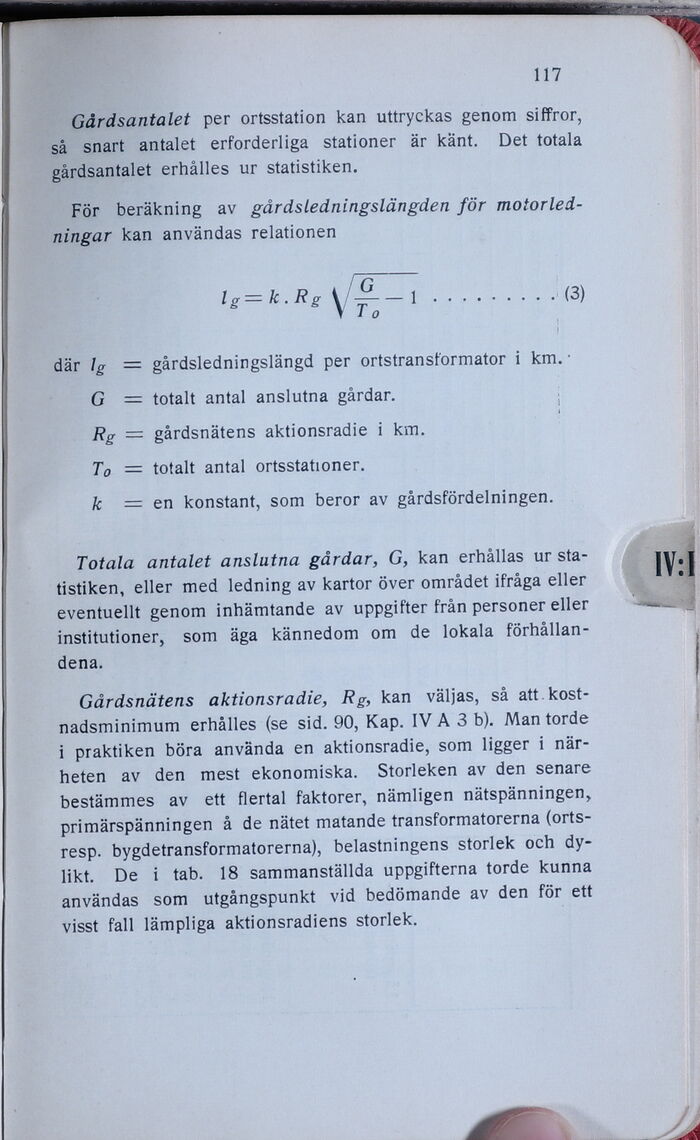

117
Gårdsantalet per ortsstation kan uttryckas genom siffror,
så snart antalet erforderliga stationer är känt. Det totala
gårdsantalet erhålles ur statistiken.
För beräkning av gårdsledningslängden för
motorledningar kan användas relationen
där Ig = gårdsledningslängd per ortstransformator i km. •
G = totalt antal anslutna gårdar.
Rg = gårdsnätens aktionsradie i km.
To = totalt antal ortsstationer.
k = en konstant, som beror av gårdsfördelningen.
Totala antalet anslutna gårdar, G, kan erhållas ur
statistiken, eller med ledning av kartor över området ifråga eller
eventuellt genom inhämtande av uppgifter från personer eller
institutioner, som äga kännedom om de lokala
förhållandena.
Gårdsnätens aktionsradie, Rg, kan väljas, så att.
kostnadsminimum erhålles (se sid. 90, Kap. IV A 3 b). Man torde
i praktiken böra använda en aktionsradie, som ligger i
närheten av den mest ekonomiska. Storleken av den senare
bestämmes av ett flertal faktorer, nämligen nätspänningen,
primärspänningen å de nätet matande transformatorerna
(orts-resp. bygdetransformatorerna), belastningens storlek och
dylikt. De i tab. 18 sammanställda uppgifterna torde kunna
användas som utgångspunkt vid bedömande av den för ett
visst fall lämpliga aktionsradiens storlek.
IV: I
lg= k. Rg y^L-l
(3)
