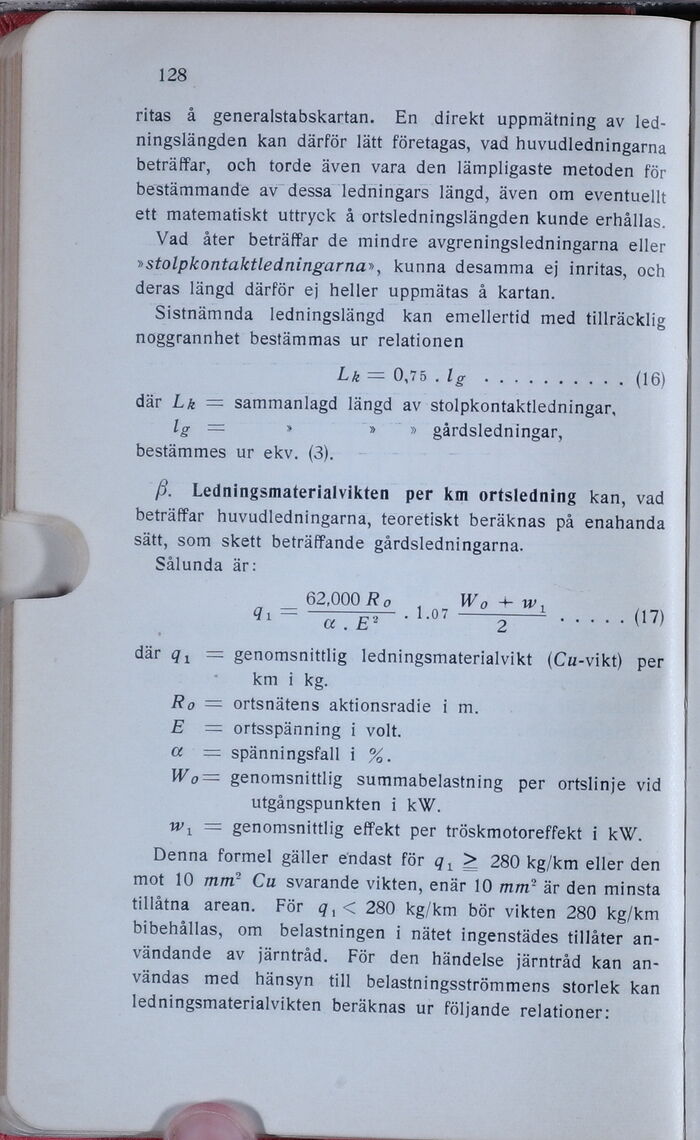

ritas å generalstabskartan. En direkt uppmätning av
ledningslängden kan därför lätt företagas, vad huvudledningarna
beträffar, och torde även vara den lämpligaste metoden för
bestämmande av dessa ledningars längd, även om eventuellt
ett matematiskt uttryck å ortsledningslängden kunde erhållas.
Vad åter beträffar de mindre avgreningsledningarna eller
DStolpkontaktledningarnaT, kunna desamma ej inritas, och
deras längd därför ej heller uppmätas å kartan.
Sistnämnda ledningslängd kan emellertid med tillräcklig
noggrannhet bestämmas ur relationen
Lk = 0,75 .Ig..........(16)
där Lk = sammanlagd längd av stolpkontaktledningar.
Ig = » » ’ » gårdsledningar,
bestämmes ur ekv. (3).
ß. Ledningsmaterial vikten per km ortsledning kan, vad
beträffar huvudledningarna, teoretiskt beräknas på enahanda
sätt, som skett beträffande gårdsledningarna.
Sålunda är:
62,000Ro I Wo ■+■ w,
qi ~ ~öTTËr~ ’ -2......(17)
där q x = genomsnittlig ledningsmaterialvikt (Cu-vikt) per
km i kg.
R0 =3 ortsnätens aktionsradie i m.
E = ortsspänning i voit.
a = spänningsfall i %.
Wo= genomsnittlig summabelastning per ortslinje vid
utgångspunkten i kW.
wx = genomsnittlig effekt per tröskmotoreffekt i kW.
Denna formel gäller endast för qx ^ 280 kg/km eller den
mot 10 mm? Cu svarande vikten, enär 10 mm- är den minsta
tillåtna arean. För qt< 280 kg/km bör vikten 280 kg/km
bibehållas, om belastningen i nätet ingenstädes tillåter
användande av järntråd. För den händelse järntråd kan
användas med hänsyn till belastningsströmmens storlek kan
ledningsmaterialvikten beräknas ur följande relationer:
