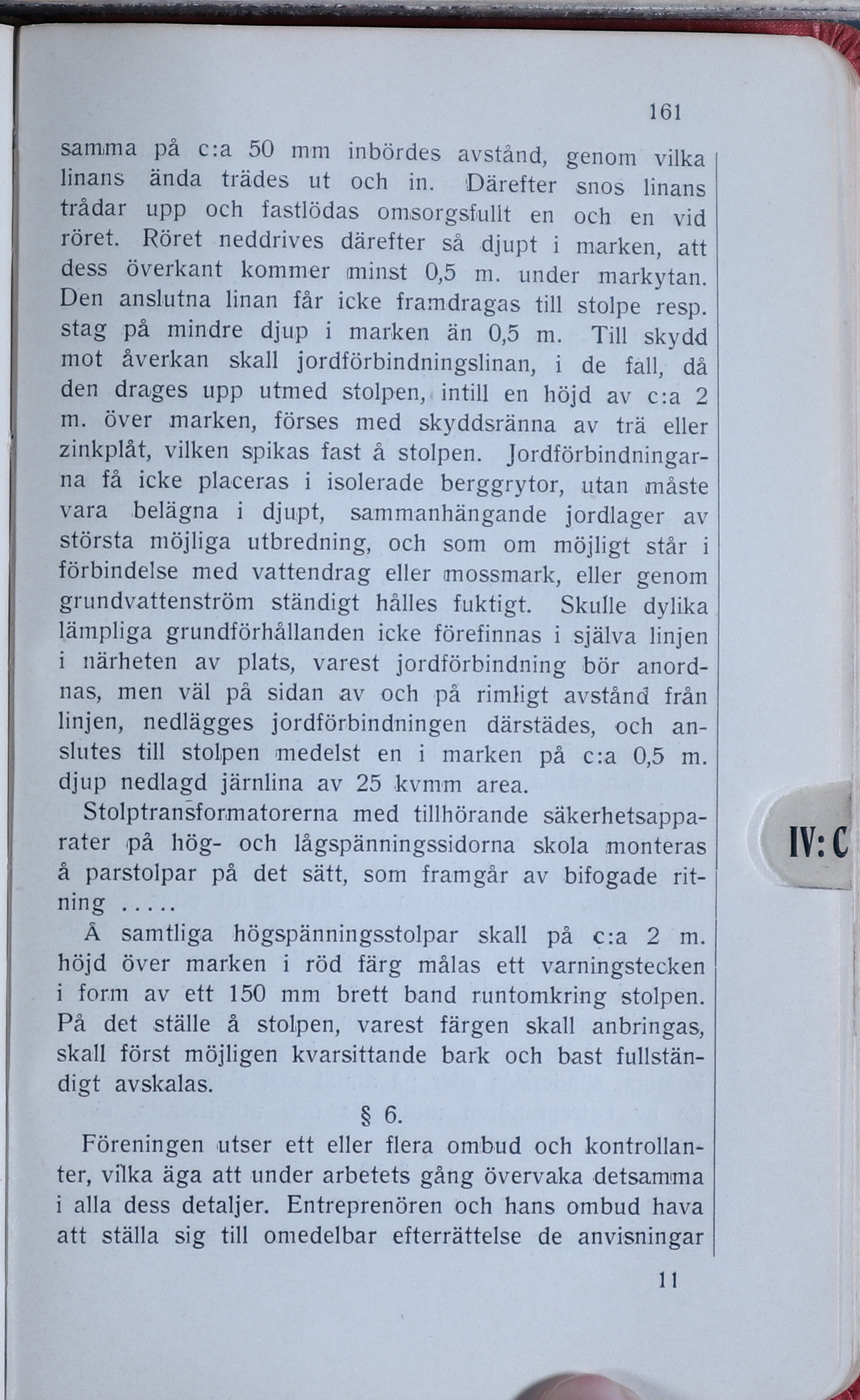

161
samma på c:a 50 mm inbördes avstånd, genom vilka
linans ända trädes ut och in. Därefter snos linans
trådar upp och fastlödas omsorgsfullt en och en vid
röret. Röret neddrives därefter så djupt i marken, att
dess överkant kommer iminst 0,5 m. under markytan.
Den anslutna linan får icke framdragas till stolpe resp.
stag på mindre djup i marken än 0,5 m. Till skydd
mot åverkan skall jordförbindningslinan, i de fall, då
den drages upp utmed stolpen,» intill en höjd av c:a 2
m. över marken, förses med skyddsränna av trä eller
zinkplåt, vilken spikas fast å stolpen.
Jordförbindningarna få icke placeras i isolerade berggrytor, utan måste
vara belägna i djupt, sammanhängande jordlager av
största möjliga utbredning, och som om möjligt står i
förbindelse med vattendrag eller mossmark, eller genom
grundvattenström ständigt hålles fuktigt. Skulle dylika
lämpliga grundförhållanden icke förefinnas i själva linjen
i närheten av plats, varest jordförbindning bör
anordnas, men väl på sidan av och på rimligt avstånd från
linjen, nedlägges jordförbindningen därstädes, och
anslutes till stolpen medelst en i marken på c:a 0,5 m.
djup nedlagd järnlina av 25 kvmm area.
Stolptransformatorerna med tillhörande
säkerhetsapparater ipå hög- och lågspänningssidorna skola monteras
å parstolpar på det sätt, som framgår av bifogade
ritning .....
Å samtliga högspänningsstolpar skall på c:a 2 m.
höjd över marken i röd färg målas ett varningstecken
i förrn av ett 150 mm brett band runtomkring stolpen.
På det ställe å stolpen, varest färgen skall anbringas,
skall först möjligen kvarsittande bark och bast
fullständigt avskalas.
§ 6.
Föreningen utser ett eller flera ombud och
kontrollanter, vflka äga att under arbetets gång övervaka detsamma
i alla dess detaljer. Entreprenören och hans ombud hava
att ställa sig till omedelbar efterrättelse de anvisningar
11
