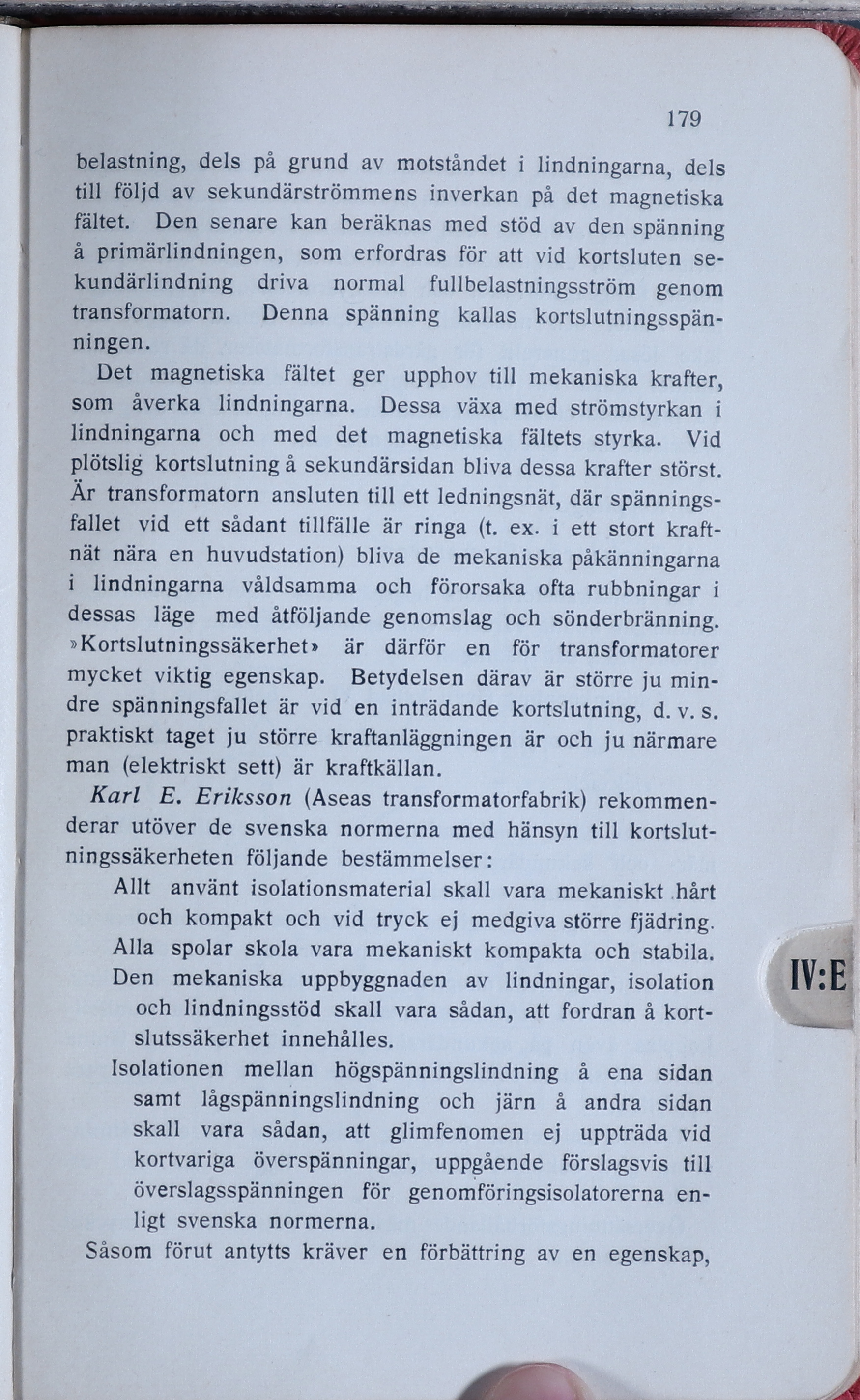

179
belastning, dels på grund av motståndet i lindningarna, dels
till följd av sekundärströmmens inverkan på det magnetiska
fältet. Den senare kan beräknas med stöd av den spänning
å primärlindningen, som erfordras för att vid kortsluten
sekundärlindning driva normal fullbelastningsström genom
transformatorn. Denna spänning kallas
kortslutningsspänningen.
Det magnetiska fältet ger upphov till mekaniska krafter,
som åverka lindningarna. Dessa växa med strömstyrkan i
lindningarna och med det magnetiska fältets styrka. Vid
plötslig kortslutning å sekundärsidan bliva dessa krafter störst.
Är transformatorn ansluten till ett ledningsnät, där
spänningsfallet vid ett sådant tillfälle är ringa (t. ex. i ett stort
kraftnät nära en huvudstation) bliva de mekaniska påkänningarna
i lindningarna våldsamma och förorsaka ofta rubbningar i
dessas läge med åtföljande genomslag och sönderbränning.
»Kortslutningssäkerhet» är därför en för transformatorer
mycket viktig egenskap. Betydelsen därav är större ju
mindre spänningsfallet är vid en inträdande kortslutning, d. v. s.
praktiskt taget ju större kraftanläggningen är och ju närmare
man (elektriskt sett) är kraftkällan.
Karl E. Eriksson (Aseas transformatorfabrik)
rekommenderar utöver de svenska normerna med hänsyn till
kortslutningssäkerheten följande bestämmelser:
Allt använt isolationsmaterial skall vara mekaniskt hårt
och kompakt och vid tryck ej medgiva större fjädring.
Alla spolar skola vara mekaniskt kompakta och stabila.
Den mekaniska uppbyggnaden av lindningar, isolation
och lindningsstöd skall vara sådan, att fordran å
kortslutssäkerhet innehålles.
Isolationen mellan högspänningslindning å ena sidan
samt lågspänningslindning och järn å andra sidan
skall vara sådan, att glimfenomen ej uppträda vid
kortvariga överspänningar, uppgående förslagsvis till
överslagsspänningen för genomföringsisolatorerna
enligt svenska normerna.
Såsom förut antytts kräver en förbättring av en egenskap,
