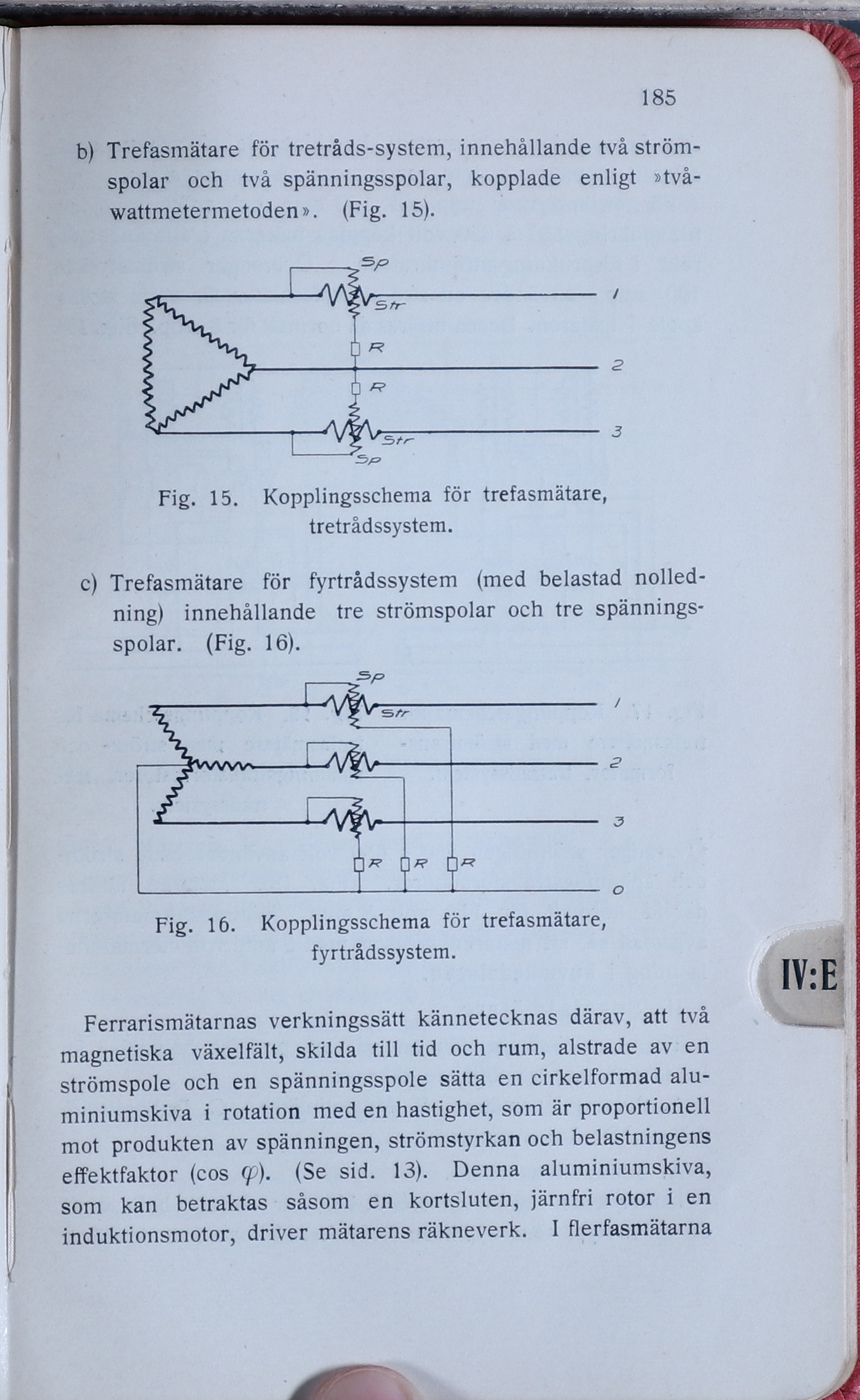

185
b) Trefasmätare för tretråds-system, innehållande två
strömspolar och två spänningsspolar, kopplade enligt
»två-wattmetermetoden». (Fig. 15).
Fig. 15. Kopplingsschema för trefasmätare,
tretrådssystem.
c) Trefasmätare för fyrtrådssystem (med belastad
nolled-ning) innehållande tre strömspolar och tre
spänningsspolar. (Fig. 16).
Fig. 16. Kopplingsschema för trefasmätare,
fyrtrådssystem.
Ferrarismätarnas verkningssätt kännetecknas därav, att två
magnetiska växelfält, skilda till tid och rum, alstrade av en
strömspole och en spänningsspole sätta en cirkelformad
aluminiumskiva i rotation med en hastighet, som är proportionell
mot produkten av spänningen, strömstyrkan och belastningens
effektfaktor (eos (p). (Se sid. 13). Denna aluminiumskiva,
som kan betraktas såsom en kortsluten, järnfri rotor i en
induktionsmotor, driver mätarens räkneverk. I flerfasmätarna
