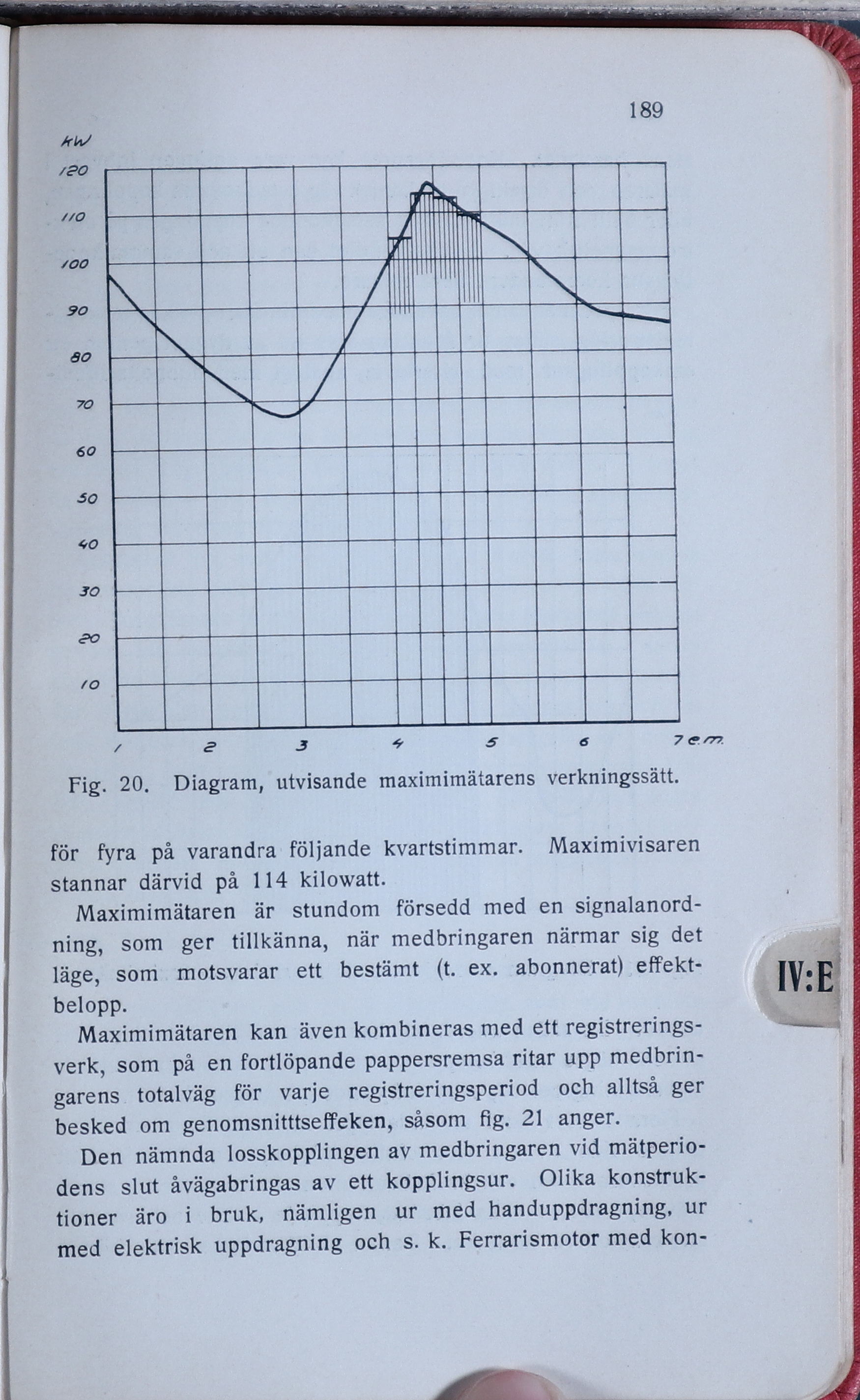

Fig. 20. Diagram, utvisande maximimätarens verkningssätt.
för fyra på varandra följande kvartstimmar. Maximivisaren
stannar därvid på 114 kilowatt.
Maximimätaren är stundom försedd med en
signalanordning, som ger tillkänna, när medbringaren närmar sig det
läge, som motsvarar ett bestämt (t. ex. abonnerat)
effektbelopp.
Maximimätaren kan även kombineras med ett
registreringsverk, som på en fortlöpande pappersremsa ritar upp
medbrin-garens totalväg för varje registreringsperiod och alltså ger
besked om genomsnitttseffeken, såsom fig. 21 anger.
Den nämnda losskopplingen av medbringaren vid
mätperiodens slut åvägabringas av ett kopplingsur. Olika
konstruktioner äro i bruk, nämligen ur med handuppdragning, ur
med elektrisk uppdragning och s. k. Ferrarismotor med kon-
