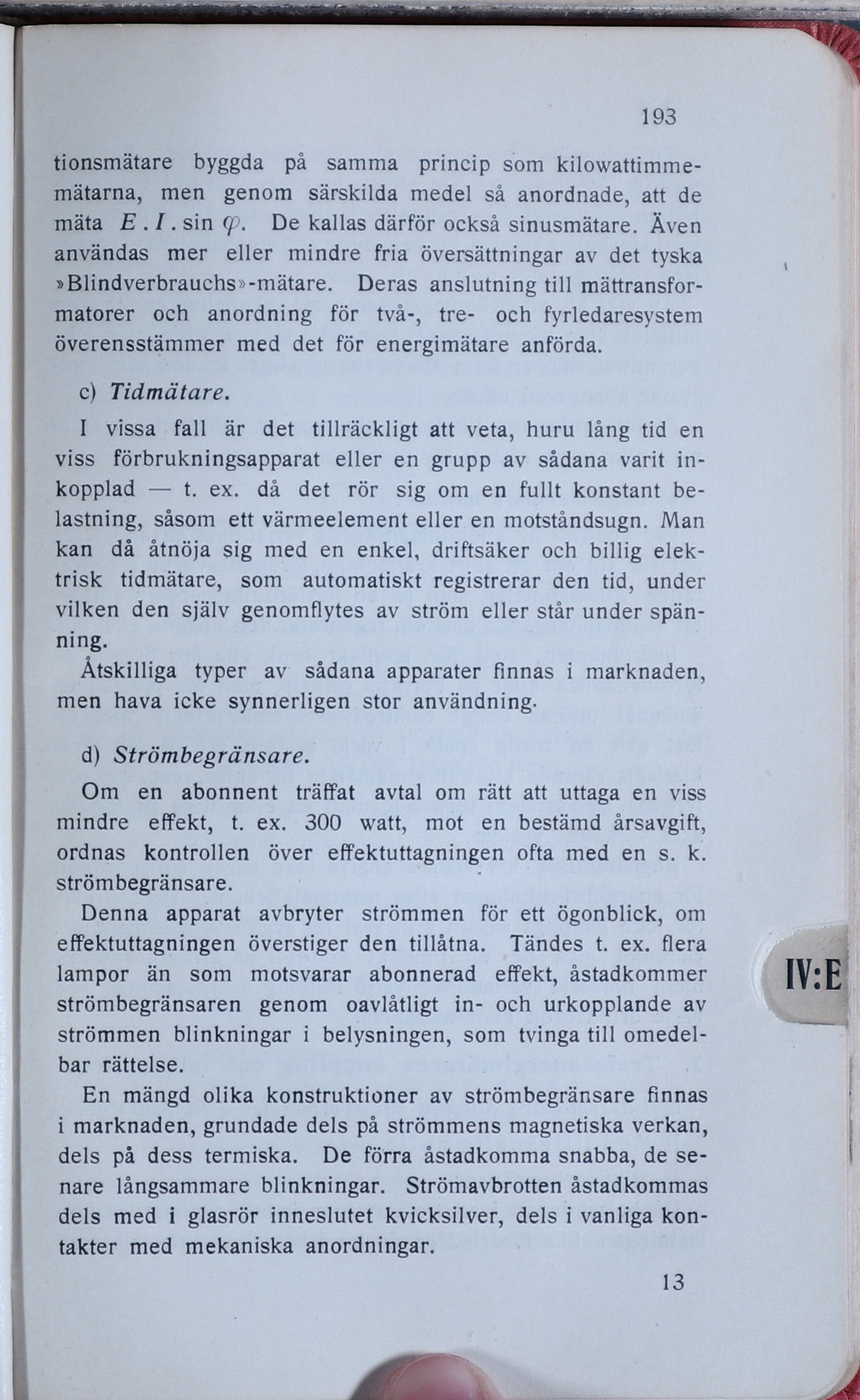

193
tionsmätare byggda på samma princip som
kilowattimme-mätarna, men genom särskilda medel så anordnade, att de
mäta E. I. sin (p. De kallas därför också sinusmätare. Även
användas mer eller mindre fria översättningar av det tyska
»Blindverbrauchs»-mätare. Deras anslutning till
mättransformatorer och anordning för två-, tre- och fyrledaresystem
överensstämmer med det för energimätare anförda.
c) Tidmätare.
I vissa fall är det tillräckligt att veta, huru lång tid en
viss förbrukningsapparat eller en grupp av sådana varit
inkopplad — t. ex. då det rör sig om en fullt konstant
belastning, såsom ett värmeelement eller en motståndsugn. Man
kan då åtnöja sig med en enkel, driftsäker och billig
elektrisk tidmätare, som automatiskt registrerar den tid, under
vilken den själv genomflytes av ström eller står under
spänning.
Åtskilliga typer av sådana apparater finnas i marknaden,
men hava icke synnerligen stor användning.
d) Strömbegränsare.
Om en abonnent träffat avtal om rätt att uttaga en viss
mindre effekt, t. ex. 300 watt, mot en bestämd årsavgift,
ordnas kontrollen över effektuttagningen ofta med en s. k.
strömbegränsare.
Denna apparat avbryter strömmen för ett ögonblick, om
effektuttagningen överstiger den tillåtna. Tändes t. ex. flera
lampor än som motsvarar abonnerad effekt, åstadkommer
strömbegränsaren genom oavlåtligt in- och urkopplande av
strömmen blinkningar i belysningen, som tvinga till
omedelbar rättelse.
En mängd olika konstruktioner av strömbegränsare finnas
i marknaden, grundade dels på strömmens magnetiska verkan,
dels på dess termiska. De förra åstadkomma snabba, de
senare långsammare blinkningar. Strömavbrotten åstadkommas
dels med i glasrör inneslutet kvicksilver, dels i vanliga
kontakter med mekaniska anordningar.
13
