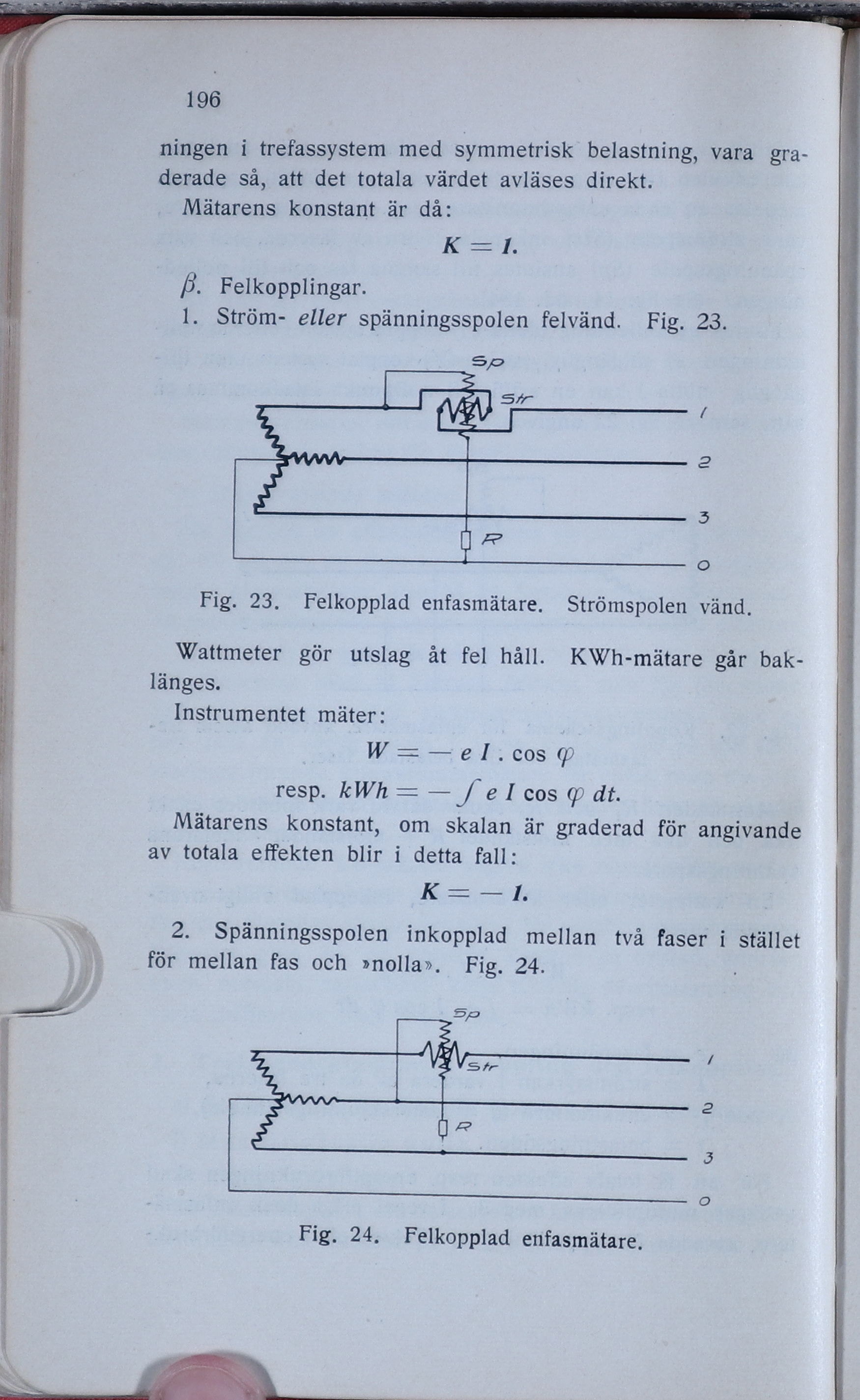

196
ningen i trefassystem med symmetrisk belastning, vara
graderade så, att det totala värdet avläses direkt.
Mätarens konstant är då:
K = 1.
ß. Felkopplingar.
1. Ström- eller spänningsspolen felvänd. Fig. 23.
Fig. 23. Felkopplad enfasmätare. Strömspolen vänd.
Wattmeter gör utslag åt fel håll. KWh-mätare går
baklänges.
Instrumentet mäter:
W == — e / . eos (p
resp. kWh = — f e I eos (p dt.
Mätarens konstant, om skalan är graderad för angivande
av totala effekten blir i detta fall:
K = — /.
2. Spänningsspolen inkopplad mellan två faser i stället
för mellan fas och »nolla». Fig. 24.
Fig. 24. Felkopplad enfasmätare.
