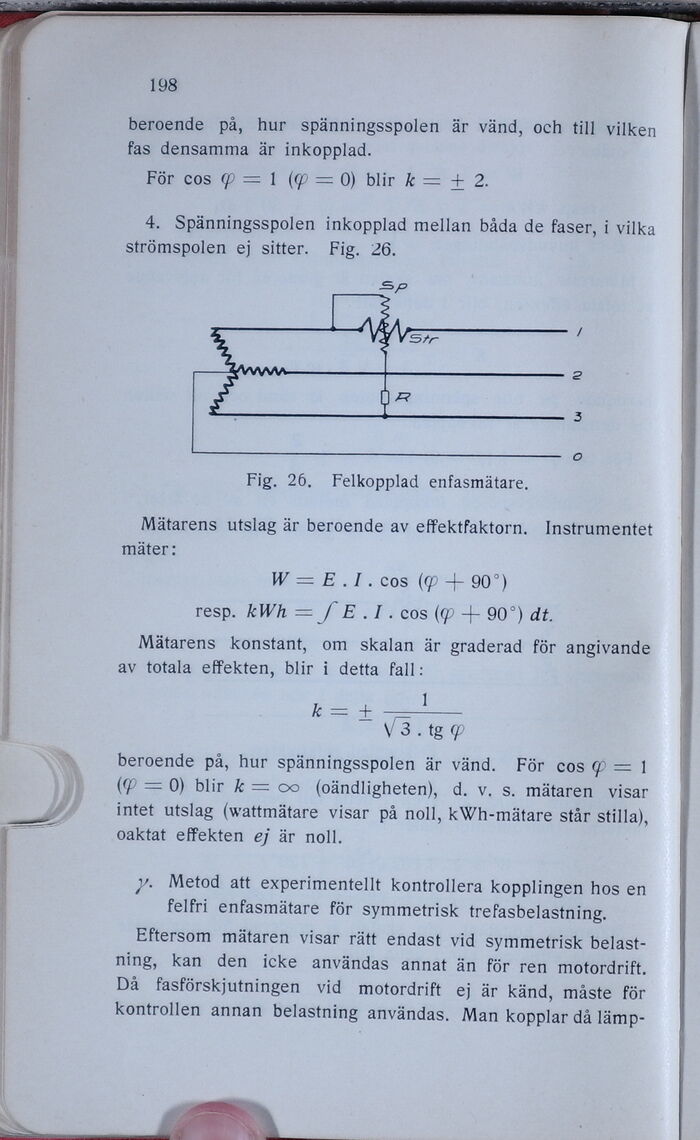

198
beroende på, hur spänningsspolen är vänd, och till vilken
fas densamma är inkopplad.
För eos (p = 1 {(p — 0) blir k = ± 2.
4. Spänningsspolen inkopplad mellan båda de faser, i vilka
strömspolen ej sitter. Fig. 26.
Fig. 26. Felkopplad enfasmätare.
Mätarens utslag är beroende av effektfaktorn. Instrumentet
mäter:
W = E . I. eos (9? + 90°)
resp. kWh = f E . I. eos {fp + 90°) dt.
Mätarens konstant, om skalan är graderad för angivande
av totala effekten, blir i detta fall:
k = ±
1
V3.tg (p
beroende på, hur spänningsspolen är vänd. För eos (p = 1
(fp = 0) blir k = oo (oändligheten), d. v. s. mätaren visar
intet utslag (wattmätare visar på noll, kWh-mätare står stilla),
oaktat effekten ej är noll.
y. Metod att experimentellt kontrollera kopplingen hos en
felfri enfasmätare för symmetrisk trefasbelastning.
Eftersom mätaren visar rätt endast vid symmetrisk
belastning, kan den icke användas annat än för ren motordrift.
Då fasförskjutningen vid motordrift ej är känd, måste för
kontrollen annan belastning användas. Man kopplar då lämp-
