242
kurva, som efter uppskattning motsvarar fördelningen
mellan induktionsfri och motor-belastning. (Se prickad
linje i Ig. 34). Med tillhjälp av denna kurva avsättes i
belastningens varaktighetsdiagram för varje effekt
motsvarande induktiva kilovoltampèretal. På så sätt har
varaktighetsdiagrammet i fig. 36 erhållits.

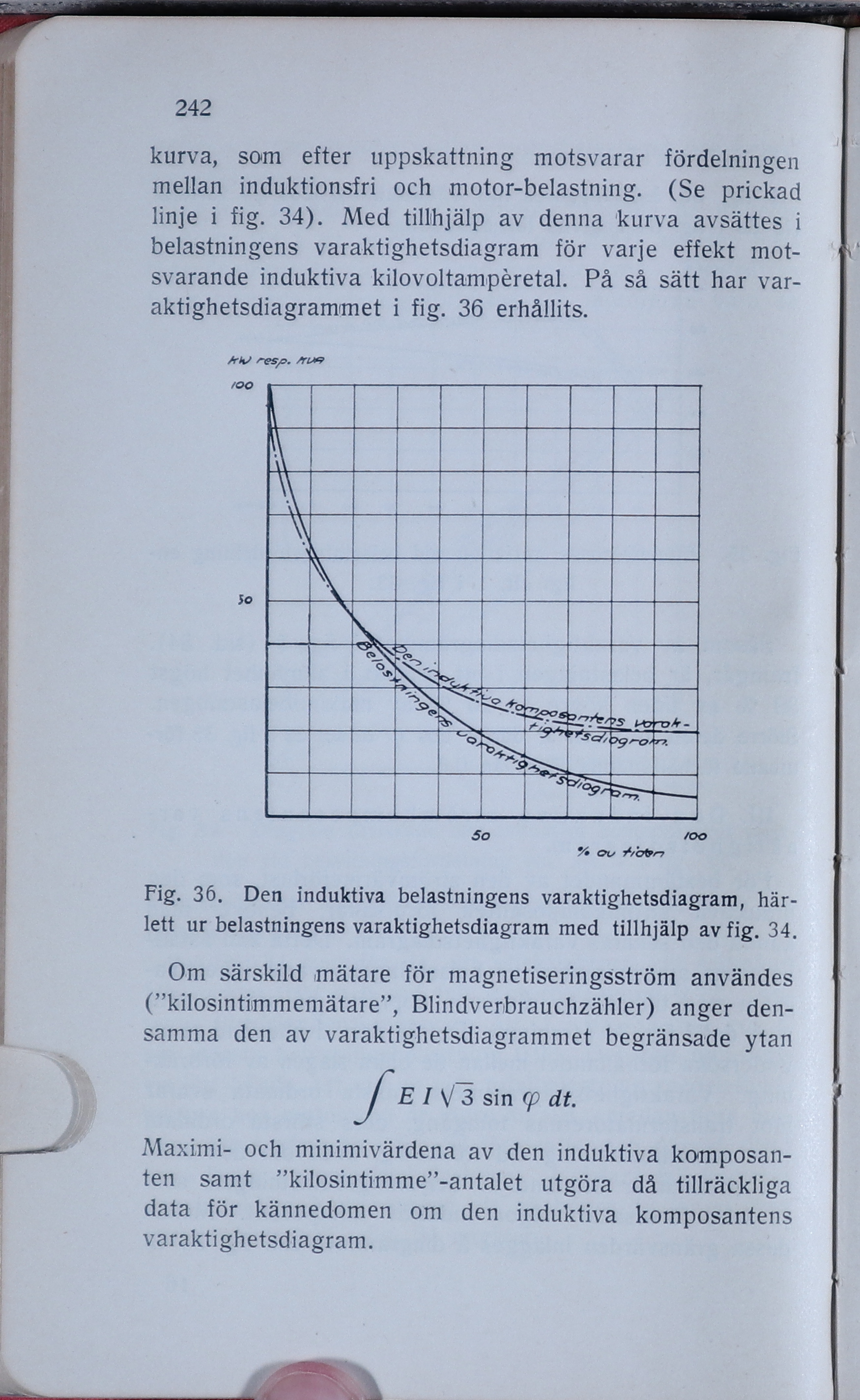

Fig. 36. Den induktiva belastningens varaktighetsdiagraro,
härlett ur belastningens varaktighetsdiagram med tillhjälp av fig. 34.
Om särskild mätare för magnetiseringsström användes
("kilosintiimmemätare", Blindveribrauchzähler) anger
densamma den av varaktighetsdiagrammet begränsade ytan
J EIS[Z sin <p dt.
Maximi- och minimivärdena av den induktiva
komposan-ten samt "kilosintimme"-antalet utgöra då tillräckliga
data för kännedomen om den induktiva komposantens
varaktighetsdiagram.
