267
roende av spänningsfall i anläggningen, varvid normal
spänning och normalt vridmoment betecknas med 100 %.
TABELL 36.
Spänning % Spänningsfall % Maximalt vridmoment %
100 0 100
95 5 90,5
90 10 81
85 15 72,2
80 20 64
75 25 56,3
70 30 49

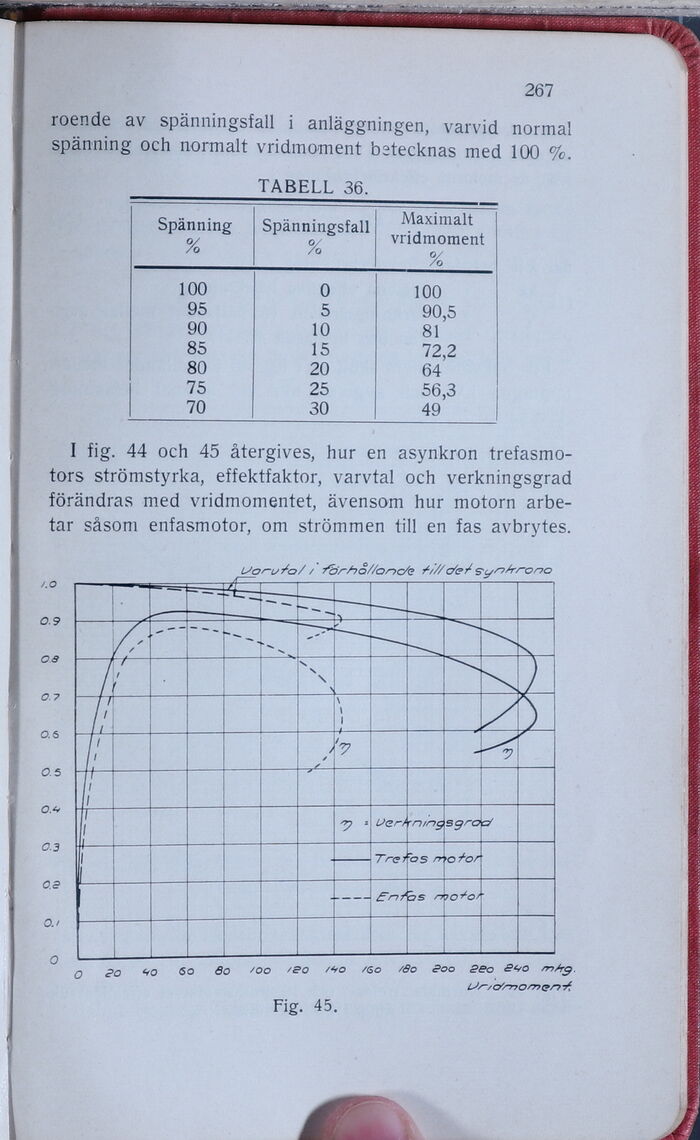

I fig. 44 och 45 återgives, hur en asynkron
trefasmotors strömstyrka, effektfaktor, varvtal och verkningsgrad
förändras med vridmomentet, ävensom hur motorn
arbetar såsom enfasmotor, om strömmen till en fas avbrytes.
Fig. 45.
