i 126

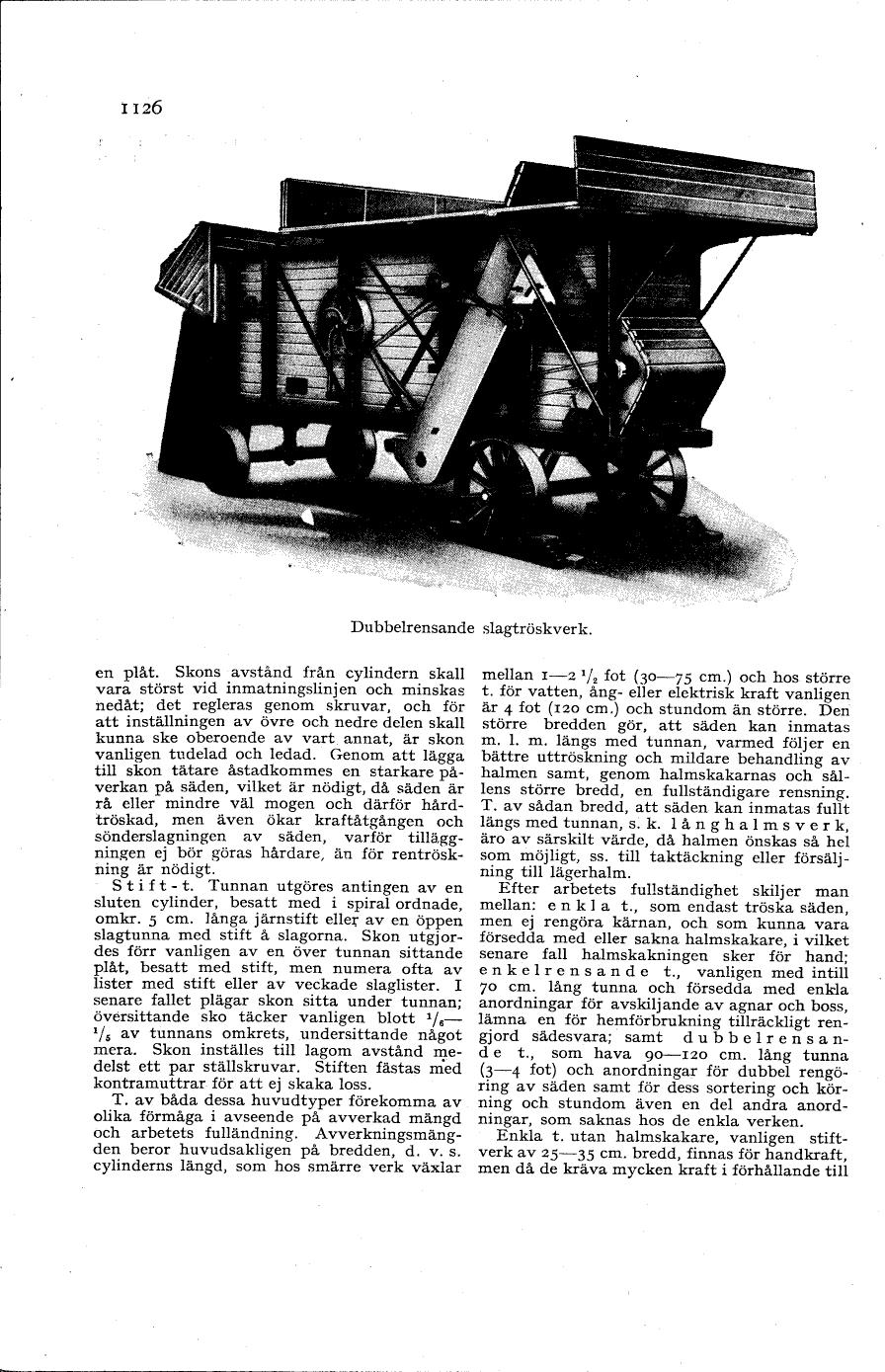

Dubbelrensande slagtröskverk.
en plåt. Skons avstånd från cylindern skall
vara störst vid inmatningslinjen och minskas
nedåt; det regleras genom skruvar, och för
att inställningen av övre och nedre delen skall
kunna ske oberoende av vart annat, är skon
vanligen tudelad och ledad. Genom att lägga
till skon tätare åstadkommes en starkare
påverkan på säden, vilket är nödigt, då säden är
rå eller mindre väl mogen och därför
hård-tröskad, men även ökar kraftåtgången och
sönderslagningen av säden, varför
tillägg-ningen ej bör göras hårdare, än för
rentröskning är nödigt.
S t i f t - t. Tunnan utgöres antingen av en
sluten cylinder, besatt med i spiral ordnade,
omkr. 5 cm. långa järnstift eller av en öppen
slagtunna med stift å slagorna. Skon
utgjordes förr vanligen av en över tunnan sittande
plåt, besatt med stift, men numera ofta av
lister med stift eller av veckade slaglister. I
senare fallet plägar skon sitta under tunnan;
övérsittande sko täcker vanligen blott 1/6—
*/5 av tunnans omkrets, undersittande något
mera. Skon inställes till lagom avstånd
medelst ett par ställskruvar. Stiften fästas med
kontramuttrar för att ej skaka loss.
T. av båda dessa huvudtyper förekomma av
olika förmåga i avseende på avverkad mängd
och arbetets fulländning.
Avverkningsmängden beror huvudsakligen på bredden, d. v. s.
cylinderns längd, som hos smärre verk växlar
mellan i—2 1/2 fot (30—75 cm.) och hos större
t. för vatten, ång- eller elektrisk kraft vanligen
är 4 fot (120 cm.) och stundom än större. Den
större bredden gör, att säden kan inmatas
m. 1. m. längs med tunnan, varmed följer en
bättre uttröskning och mildare behandling av
halmen samt, genom halmskakarnas och
sållens större bredd, en fullständigare rensning.
T. av sådan bredd, att säden kan inmatas fullt
längs med tunnan, s. k. långhalmsverk,
äro av särskilt värde, då halmen önskas så hel
som möjligt, ss. till taktäckning eller
försäljning till lägerhalm.
Efter arbetets fullständighet skiljer man
mellan: enkla t., som endast tröska säden,
men ej rengöra kärnan, och som kunna vara
försedda med eller sakna halmskakare, i vilket
senare fall halmskakningen sker för hand;
enkelrensande t., vanligen med intill
70 cm. lång tunna och försedda med enkla
anordningar för avskiljande av agnar och boss,
lämna en för hemförbrukning tillräckligt
rengjord sädes vara; samt
dubbelrensan-d e t., som hava 90—120 cm. lång tunna
(3—4 fot) och anordningar för dubbel
rengöring av säden samt för dess sortering och
körning och stundom även en del andra
anordningar, som saknas hos de enkla verken.
Enkla t. utan halmskakare, vanligen
stiftverk av 25—35 cm. bredd, finnas för handkraft,
men då de kräva mycken kraft i förhållande till
