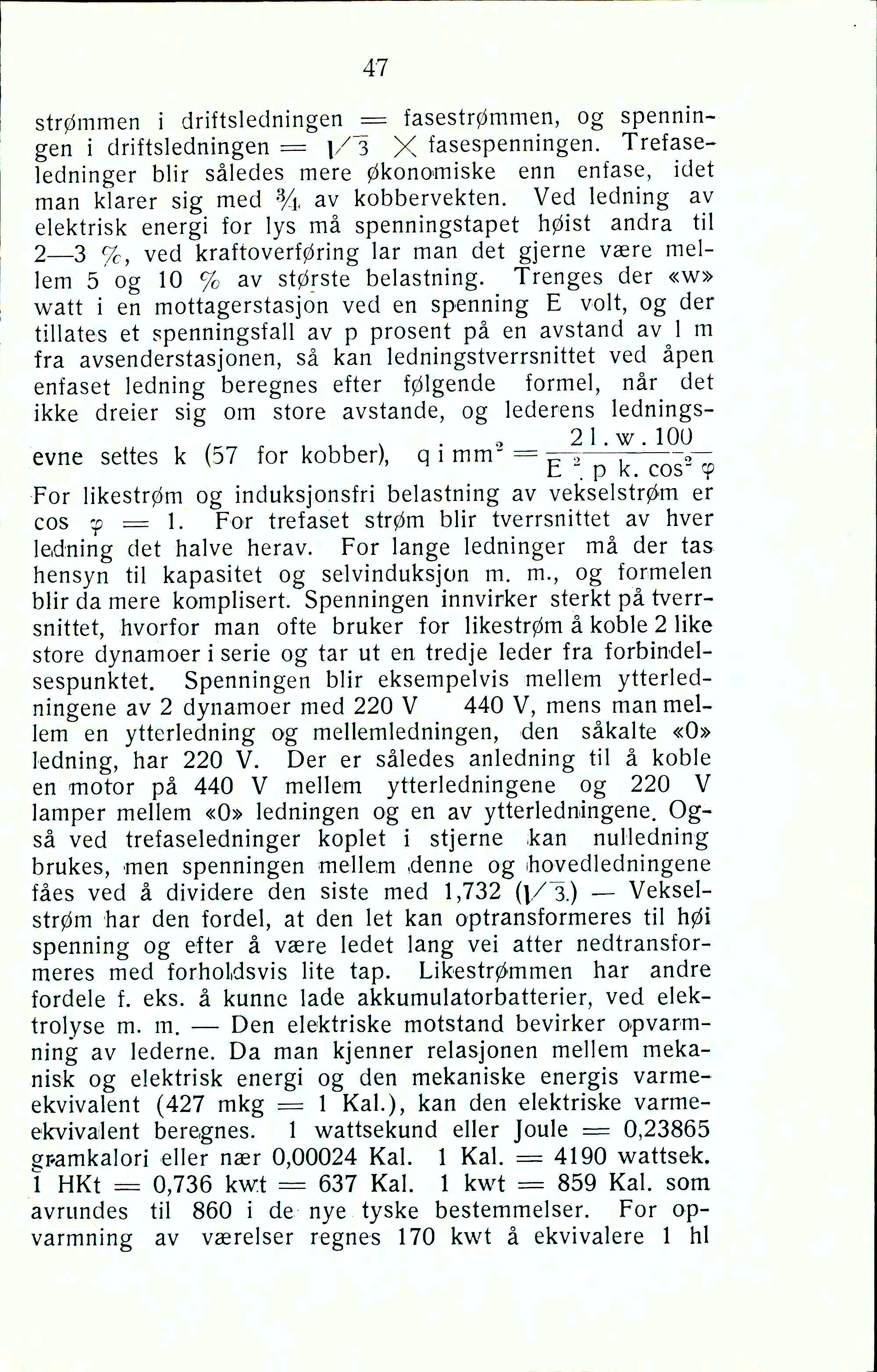

47
strømmen i driftsledningen _== fasestrømmen, og spennin
gen i driftsledningen = ]/ 3 X fasespenningen. Trefase
ledninger blir således mere økonomiske enn enfase, idet
man klarer sig med % av kobbervekten. Ved ledning av
elektrisk energi for lys må spenningstapet høist andra til
2—3 %, ved kraftoverføring lar man det gjerne være mel
lem 5 og 10 % av største belastning. Trenges der «w»
watt i en mottagerstasjon ved en spenning E volt, og der
tillates et spenningsfall av p prosent på en avstand avl m
fra avsenderstasjonen, så kan ledningstverrsnittet ved åpen
enfaset ledning beregnes efter følgende formel, når det
ikke dreier sig om store avstande, og lederens lednings
, , , . 2 21. w. 100
evne settes k (57 for kobber), q i mm2 =£ 2 cos2lp
For likestrøm og induksjonsfri belastning av vekselstrøm er
cos cp = 1. Fot trefaset strøm blir tverrsnittet av hver
ledning det halve herav. For lange ledninger må der tas
hensyn til kapasitet og selvinduksjon m. m., og formelen
blir da mere komplisert. Spenningen innvirker sterkt på tverr
snittet, hvorfor man ofte bruker for likestrøm å koble 2 like
store dynamoer i serie og tar ut en, tredje leder fra forbindel
sespunktet. Spenningen blir eksempelvis mellem ytterled
ningene av 2 dynamoer med 220 V 440 V, mens man mel
lem en ytterledning og mellemledningen, den såkalte «0»
ledning, har 220 V. Der er således anledning til å koble
en -motor på 440 V mellem ytterledningene og 220 V
lamper mellem «0» ledningen og en av ytterledningene. Og
så ved trefaseledninger koplet i stjerne kan nulledning
brukes, men spenningen mellem denne og (hovedledningene
fåes ved å dividere den siste med 1,732 ft/"3.) — Veksel
strøm har den fordel, at den let kan optransformeres til høl
spenning og efter å være ledet lang vei atter nedtransfor
meres med forholdsvis lite tap. Likestrømmen har andre
fordele f. eks. å kunne lade akkumulatorbatterier, ved elek
trolyse m. m. — Den elektriske motstand bevirker opvarm
ning av lederne. Da man kjenner relasjonen mellem meka
nisk og elektrisk energi og den mekaniske energis varme
ekvivalent (427 mkg = 1 Kal.), kan den elektriske varme
ekvivalent beregnes. 1 wattsekund eller Joule = 0,23865
gr-amkalori eller nær 0,00024 Kal. 1 Kal. = 4190 wattsek.
1 HKt = 0,736 kw.t = 637 Kal. 1 kwt = 859 Kal. som
avrundes til 860 i de. nye tyske bestemmelser. For op
varmning av værelser regnes 170 kwt å ekvivalere 1 hl
