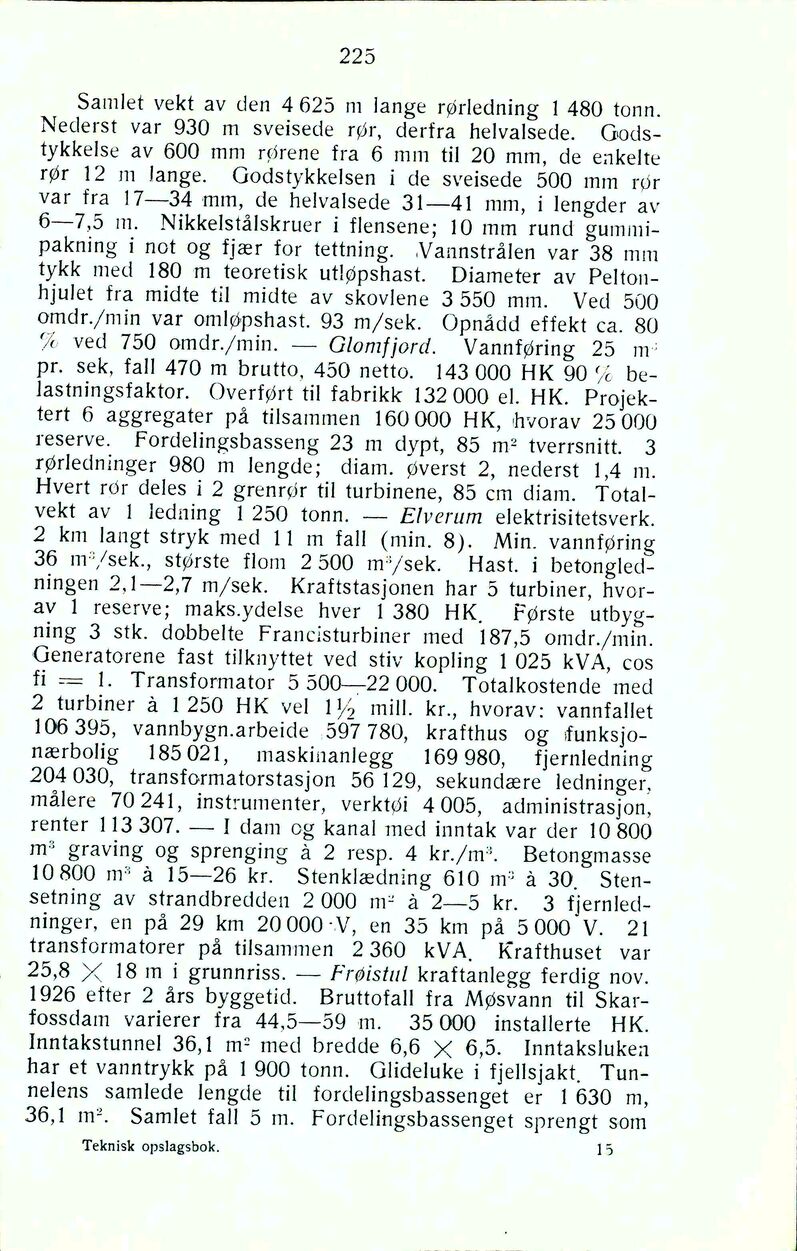

225
Samlet vekt av den 4 625 m lange rørledning 1 480 tonn.
Nederst var 930 m sveisede rør, derfra helvalsede. Gods
tykkelse av 600 mm rørene fra 6 mm til 20 mm, de enkelte
rør 12 m lange. Godstykkelsen i de sveisede 500 mm rør
var fra 17—34 mm, de helvalsede 31—41 mm, i lengder av
6—7,5 m. Nikkelstålskruer i flensene; 10 mm rund gummi
pakning i not og fjær for tettning. .Vannstrålen var 38 mm
tykk med 180 m teoretisk utløpshast. Diameter av Pelton
hjulet fra midte til midte av skovlene 3 550 mm. Ved 500
omdr./min var omløpshast. 93 m/sek. Opnådd effekt ca. 80
% ved 750 omdr./min. — Glomfjord. Vannføring 25 m ;
pr. sek, fall 470 m brutto, 450 netto. 143 000 HK 90 % be-
Jastningsfaktor. Overført til fabrikk 132 000 el. HK. Projek
tert 6 aggregater på tilsammen 160 000 HK, hvorav 25 000
reserve. Fordelingsbasseng 23 m dypt, 85 m2 tverrsnitt. 3
rørledninger 980 m lengde; diam. øverst 2, nederst 1,4 m.
Hvert rør deles i 2 grenrør til turbinene, 85 cm diam. Total
vekt av 1 ledning 1 250 tonn. — Elverum elektrisitetsverk.
2 km langt stryk med 11 m fall (min. 8). Min. vannføring
36 m-ysek., største flom 2 500 mB/sek. Hast. i betongled
ningen 2,1—2,7 m/sek. Kraftstasjonen har 5 turbiner, hvor
av 1 reserve; maks.ydelse hver 1 380 HK. Første utbyg
ning 3 stk. dobbelte Francisturbiner med 187,5 omdr./min.
Generatorene fast tilknyttet ved stiv kopling 1 025 kVA, cos
fi = 1. Transformator 5 500—22 000. Totalkostende med
2 turbiner å 1250 HK vel V/2 mill. kr., hvorav: vannfallet
106 395, vannbygn.arbeide 597 780, krafthus og funksjo
nærbolig 185021, maskinanlegg 169980, fjernledning
204 030, transformatorstasjon 56 129, sekundære ledninger,
målere 70 241, instrumenter, verktøi 4 005, administrasjon,
renter 1 13 307. — I dam og kanal med inntak var der 10 800
m3 graving og sprenging å 2 resp. 4 kr./m3. Betongmasse
10 800 ms å 15—26 kr. Stenklædning 610 nr å30 Sten
setning av strandbredden 2 000 m- å 2—5 kr. 3 fjernled
ninger, en på 29 km 20 000 V, en 35 km på 5 000 V. 21
transformatorer på tilsammen 2 360 kVA. Krafthuset var
25,8 X 18mi grunnriss. — Frøistul kraftanlegg ferdig nov.
1926 efter 2 års byggetid. Bruttofall fra Møsvann til Skar
fossdam varierer fra 44,5—59 m. 35 000 installerte HK.
Inntakstunnel 36,1 m2 med bredde 6,6 X 6,5. Inntaksluken
har et vanntrykk på 1 900 tonn. Glideluke i fjellsjakt. Tun
nelens samlede lengde til fordelingsbassenget er 1 630 m,
36,1 m2. Samlet fall sm. Fordelingsbassenget sprengt som
Teknisk opslagsbok. 15
