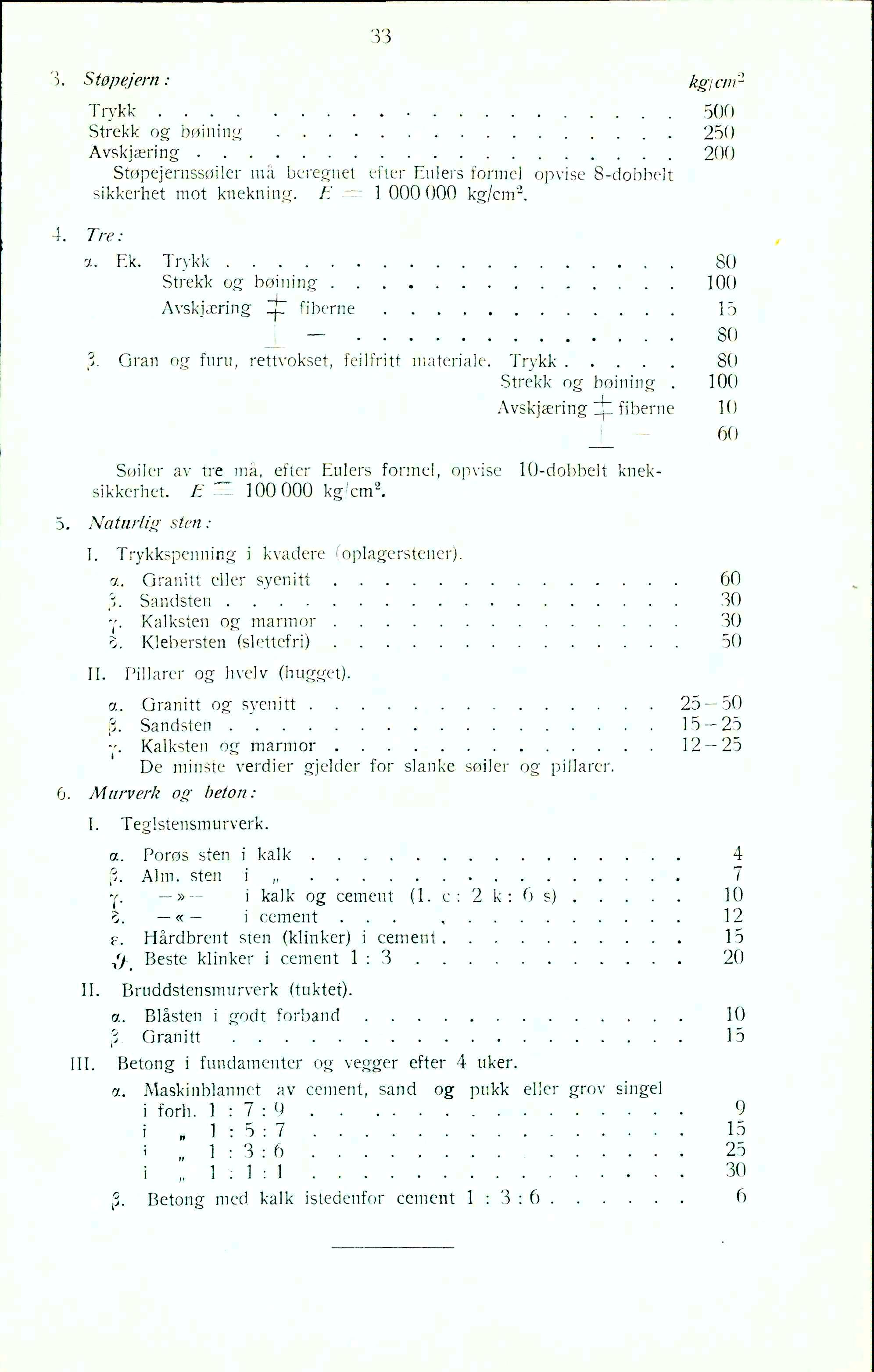

Full resolution (JPEG) - On this page / på denna sida - Tekniske tabeller - VII. Tillatelig påkjenning (bygningsvesen)
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
321
3 Støpejern : kg/cm2
Trykk 500
Strekk og bøining 250
Avskjæring 200
Støpejernssøiler må beregnet efter Eulers formel opvise 8-dobbelt
sikkerhet mot knekning. E = 1 000 000 kg/cm2.
4 Tre:
a. Ek. Trykk 80
Strekk og bøining 100
Avskjæring ijr fiberne 15
80
,3. Gran og furu, rettvokset, feilfritt materiale. Trykk 80
Strekk og bøining . 100
Avskjæring i fiberne 10
60
Søiler av tre må, efter Eulers formel, opvise 10-dobbelt knek
sikkerhet. E = 100 000 kg/cm2.
Naturlig sten:
O
I. Trykkspenning i kvadere foplagerstener).
a. Granitt eller syenitt 60
,j. Sandsten 30
y. Kalksten og marmor 30
5. Klebersten (slettefri) 50
11. Pillarer og hvelv (hugget).
a. Granitt og syenitt 25 —50
p. Sandsten 15-25
y. Kalksten og marmor 12 —25
De minste verdier gjelder for slanke søiler og pillarer.
Murverk og beton:
6
I. Teglstensmurverk.
a. Porøs sten i kalk 4
[3. Alm. sten i „ 7
r. — »— i kalk og cement (1. c: 2k:6 s) 10
5. — «— i cement ... 12
E. Hårdbrent sten (klinker) i cement 15
ty Beste klinker i cement 1:3 20
11. Bruddstensmurverk (tuktet).
a. Blåsten i godt forband 10
§. Granitt 15
111. Betong i fundamenter og vegger efter 4 uker.
a. Maskinblannet av cement, sand og pukk eller grov singel
i forh. 1:7:9 9
i .1:5:7 15
i 1:3:6 , 25
i „ 1:1:1 30
(3. Betong med kalk istedenfor cement 1:3:6 6
