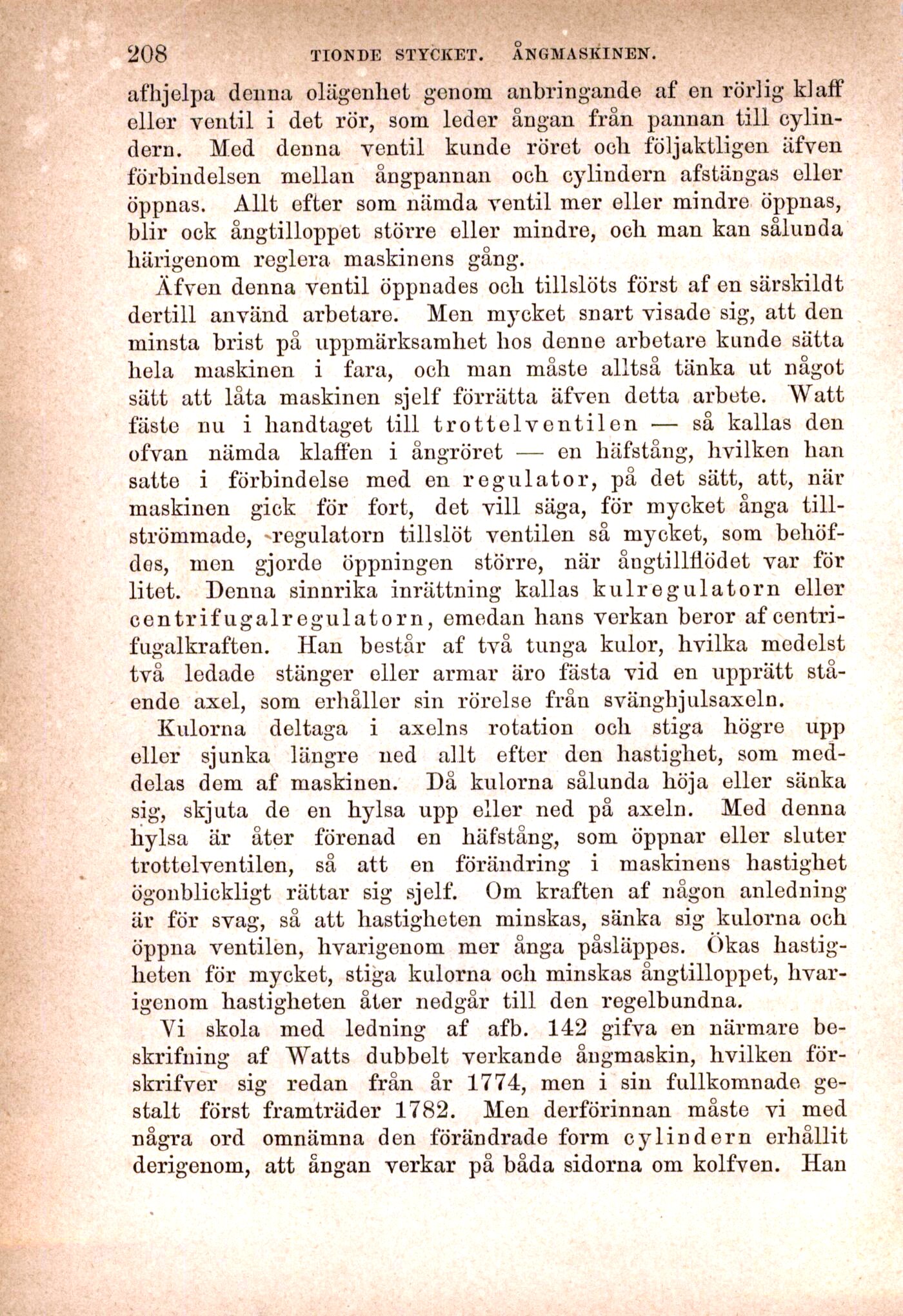

afhjelpa denna olägenhet genom anbringande af en rörlig klaff
eller ventil i det rör, som leder ångan från pannan till
cylindern. Med denna ventil kunde röret och följaktligen äfven
förbindelsen mellan ångpannan och cylindern afstängas eller
öppnas. Allt efter som nämda ventil mer eller mindre öppnas,
blir ock ångtilloppet större eller mindre, och man kan sålunda
härigenom reglera maskinens gång.
Äfven denna ventil öppnades och tillslöts först af en särskildt
dertill använd arbetare. Men mycket snart visade sig, att den
minsta brist på uppmärksamhet hos denne arbetare kunde sätta
hela maskinen i fara, och man måste alltså tänka ut något
sätt att låta maskinen sjelf förrätta äfven detta arbete. Watt
fäste nu i handtaget till trottelventilen — så kallas den
ofvan nämda klaffen i ångröret — en häfstång, hvilken han
satte i förbindelse med en regulator, på det sätt, att, när
maskinen gick för fort, det vill säga, för mycket ånga
tillströmmade, regulatorn tillslöt ventilen så mycket, som
behöf-des, men gjorde öppningen större, när ångtillfiödet var för
litet. Denna sinnrika inrättning kallas kulregulatorn eller
centrifugalregulatorn, emedan hans verkan beror af
centri-fugalkraften. Han består af två tunga kulor, hvilka medelst
två ledade stänger eller armar äro fästa vid en upprätt
stående axel, som erhåller sin rörelse från svänghjulsaxeln.
Kulorna deltaga i axelns rotation och stiga högre upp
eller sjunka längre ned allt efter den hastighet, som
meddelas dem af maskinen. Då kulorna sålunda höja eller sänka
sig, skjuta de en hylsa upp eller ned på axeln. Med denna
liylsa är åter förenad en häfstång, som öppnar eller sluter
trottelventilen, så att en förändring i maskinens hastighet
ögonblickligt rättar sig sjelf. Om kraften af någon anledning
är för svag, så att hastigheten minskas, sänka sig kulorna och
öppna ventilen, hvarigenom mer ånga påsläppes. Okas
hastigheten för mycket, stiga kulorna och minskas ångtilloppet,
hvarigenom hastigheten åter nedgår till den regelbundna.
Vi skola med ledning af af b. 142 gifva en närmare
be-skrifning af Watts dubbelt verkande ångmaskin, hvilken
för-skrifver sig redan från år 1774, men i sin fullkomnade
gestalt först framträder 1782. Men derförinnan måste vi med
några ord omnämna den förändrade form cylindern erhållit
derigenom, att ångan verkar på båda sidorna om kolfven. Han
