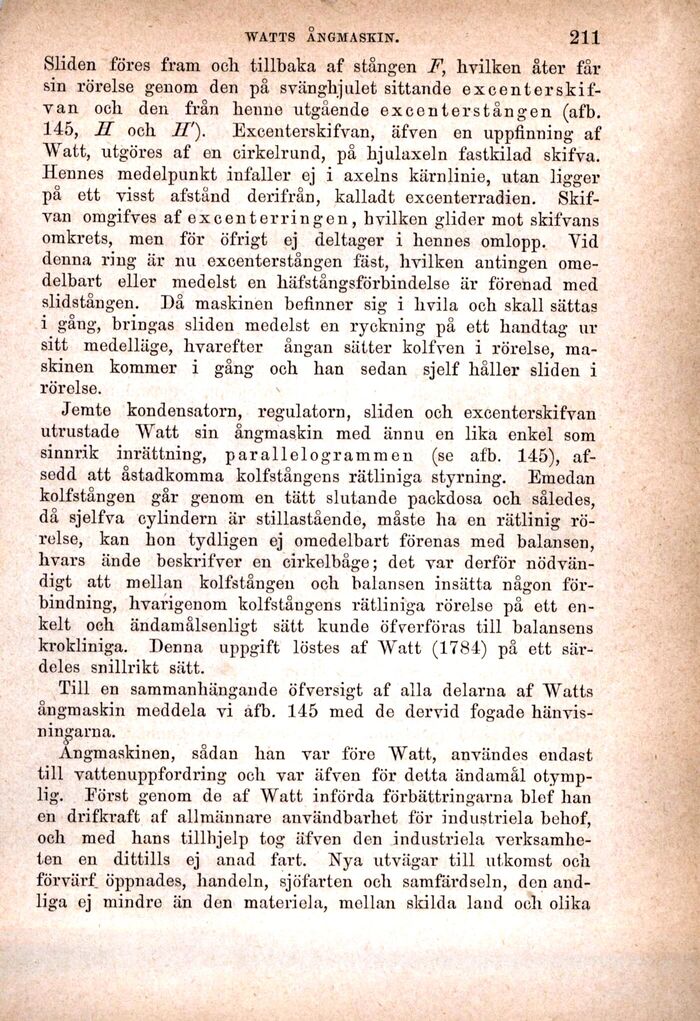

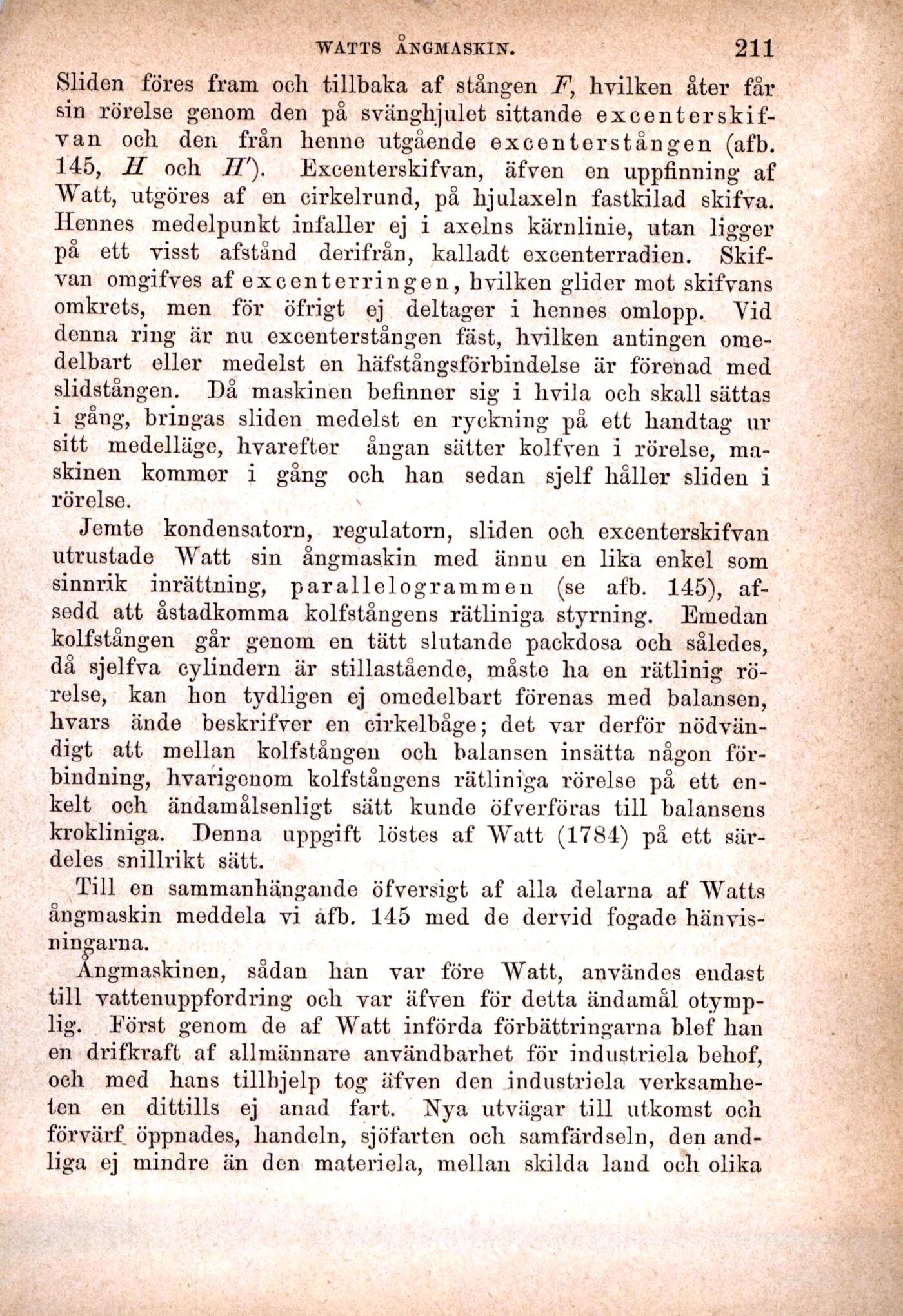

WATTS ÅNGMASKIN.
211
Sliden föres fram och tillbaka af stången F, hvilken åter får
sin rörelse genom den på svänghjulet sittande
excenterskif-van och den från henne utgående excenterstången (afb.
145, H och IF). Excenterskifvan, äfven en uppfinning af
Watt, utgöres af en cirkelrund, på hjulaxeln fastkilad skifva.
Hennes medelpunkt infaller ej i axelns kärnlinie, utan ligger
pa ett visst afstånd derifrån, kalladt excenterradien.
Skif-van omgifves af ex c en terrin gen, hvilken glider mot skifvans
omkrets, men för öfrigt ej deltager i hennes omlopp. Vid
denna ring är nu excenterstången fäst, hvilken antingen
omedelbart eller medelst en häfstångsförbindelse är förenad med
slidstången. Då maskinen befinner sig i livila och skall sättas
i gång, bringas sliden medelst en ryckning på ett handtag ur
sitt medelläge, hvarefter ångan sätter kolfven i rörelse,
maskinen kommer i gång och han sedan sjelf håller sliden i
rörelse.
Jemte kondensatorn, regulatorn, sliden och excenterskifvan
utrustade Watt sin ångmaskin med ännu en lika enkel som
sinnrik inrättning, parallelogrammen (se afb. 145),
af-sedd att åstadkomma kolfstångens rätliniga styrning. Emedan
kolfstången går genom en tätt slutande packdosa och således,
da sjelfva cylindern är stillastående, måste ha en rätlinig
rörelse, kan hon tydligen ej omedelbart förenas med balansen,
hvars ände beskrifver en cirkelbåge; det var derför
nödvändigt att mellan kolfstången och balansen insätta någon
förbindning, hvarigenom kolfstångens rätliniga rörelse på ett
enkelt och ändamålsenligt sätt kunde öfverföras till balansens
krokliniga. Denna uppgift löstes af Watt (1784) på ett
särdeles snillrikt sätt.
Till en sammanhängande öfversigt af alla delarna af Watts
ångmaskin meddela vi afb. 145 med de dervid fogade
hänvisningarna.
Ångmaskinen, sådan han var före Watt, användes endast
till vattenuppfordring och var äfven för detta ändamål
otymplig. Först genom de af Watt införda förbättringarna blef han
en drifkraft af allmännare användbarhet för industriela behof,
och med hans tillhjelp tog äfven den industriela
verksamheten en dittills ej anad fart. Nya utvägar till utkomst och
förvärf öppnades, handeln, sjöfarten och samfärdseln, den
andliga ej mindre än den materiela, mellan skilda land och olika
