fordringar. Hon måste inom ett möjligast litet omfång
inne-lialla en eldyta tillräcklig att kunna alstra ånga, motsvarande
en verkan af hundratals hästkrafter. Det drag, som fordras
för att åstadkomma en tillräckligt liflig förbränning i
eldstaden, måste erhållas genom andra medel än skorstenen. Då
pannan sällan arbetar mer än några timmar eller högst en
dag i sänder, fäster man mindre afseende vid hennes förmåga
att utan olägenhet arbeta en längre tid.
Det är tydligt, att helt olika former fordras för båda de
nu nämda beliofven. Yi skola som exempel beskrifva en, som
ganska ofta förekommer på fasta maskiner. Han utgöres af
en cylinder med halfsferiska ändar, med hvilken är förenad
en, två eller högst tre dylika af mindre diameter, så kallade
kokrör. Dessa kokrör äro anbragta bredvid
hvarandra under den stora cylindern så, att
lågan från eldstaden bestryker hela deras undre
sida. De sammanhänga med hufvudröret
medelst korta cylindriska rör. På denna
ångpanne-konstruktiou, som ofta användes för
högtrycks-maskiner, ligger eldstaden således utom
pannan. Af ångpannans öfriga inrättningar äro
två i synnerhet af framstående vigt. De äro
flottören och säkerhetsventilen.
Flottörens ändamål är att angifva vattenytans läge

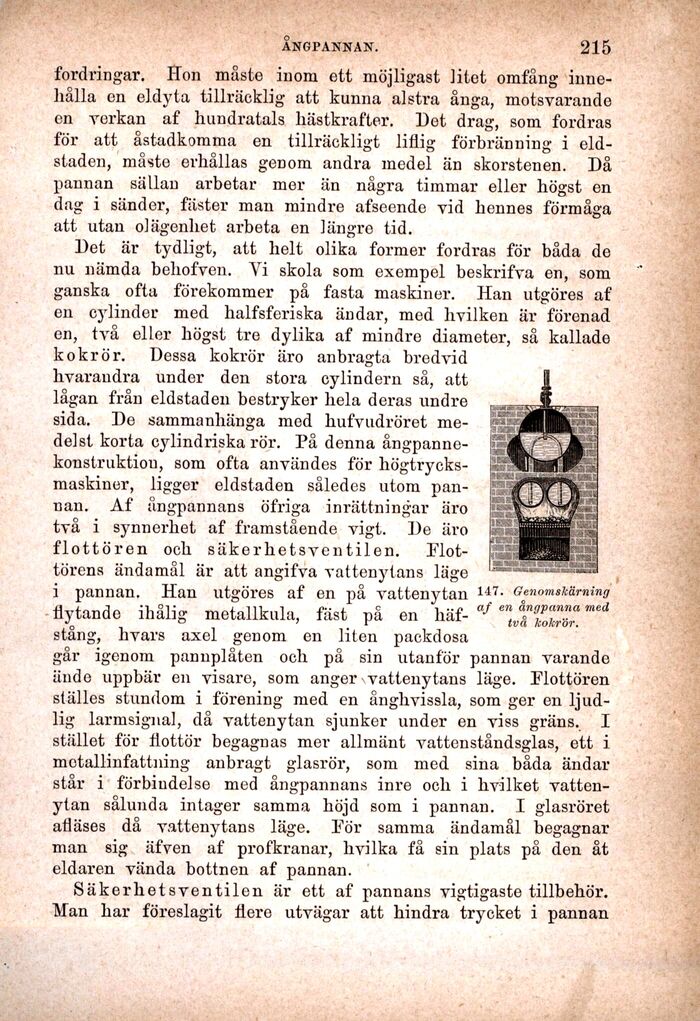

i pannan. Hän utgöres af en på vattenytan 147* Genomskärning
flytande ihålig metallkula, fäst på en häf- af ZvtZZr.
stång, hvars axel genom en liten packdosa
går igenom pannplåten och på sin utanför pannan varande
ände uppbär en visare, som anger vattenytans läge. Plottören
ställes stundom i förening med en ånghvissla, som ger en
ljud-lig larmsignal, då vattenytan sjunker under en viss gräns. I
stället för flottör begagnas mer allmänt vattenståndsglas, ett i
mctallinfattning anbragt glasrör, som med sina båda ändar
står i förbindelse med ångpannans inre ocli i hvilket
vattenytan sålunda intager samma höjd som i pannan. I glasröret
afläses då vattenytans läge. För samma ändamål begagnar
man sig äfven af profkranar, hvilka få sin plats på den åt
eldaren vända bottnen af pannan.
Säkerhetsventilen är ett af pannans vigtigaste tillbehör.
Man har föreslagit flere utvägar att hindra trycket i pannan
