påverkades af den elektriska strömmen, är det väsentliga här
ett stycke mjukt jern, som genom strömmens inverkan
förvandlas till en magnet. Genom att omvexlande sluta och
öppna den elektriska kedjan, i hvilken elektromagnetens
tråd-lindning är insatt, blir ett framför honom befintligt jern,
ankaret, än draget, än åter lössläpt och sålunda en dubbel
rörelse åstadkommen, som på flerfaldigt sätt kan användas till
frambringande af tecken.

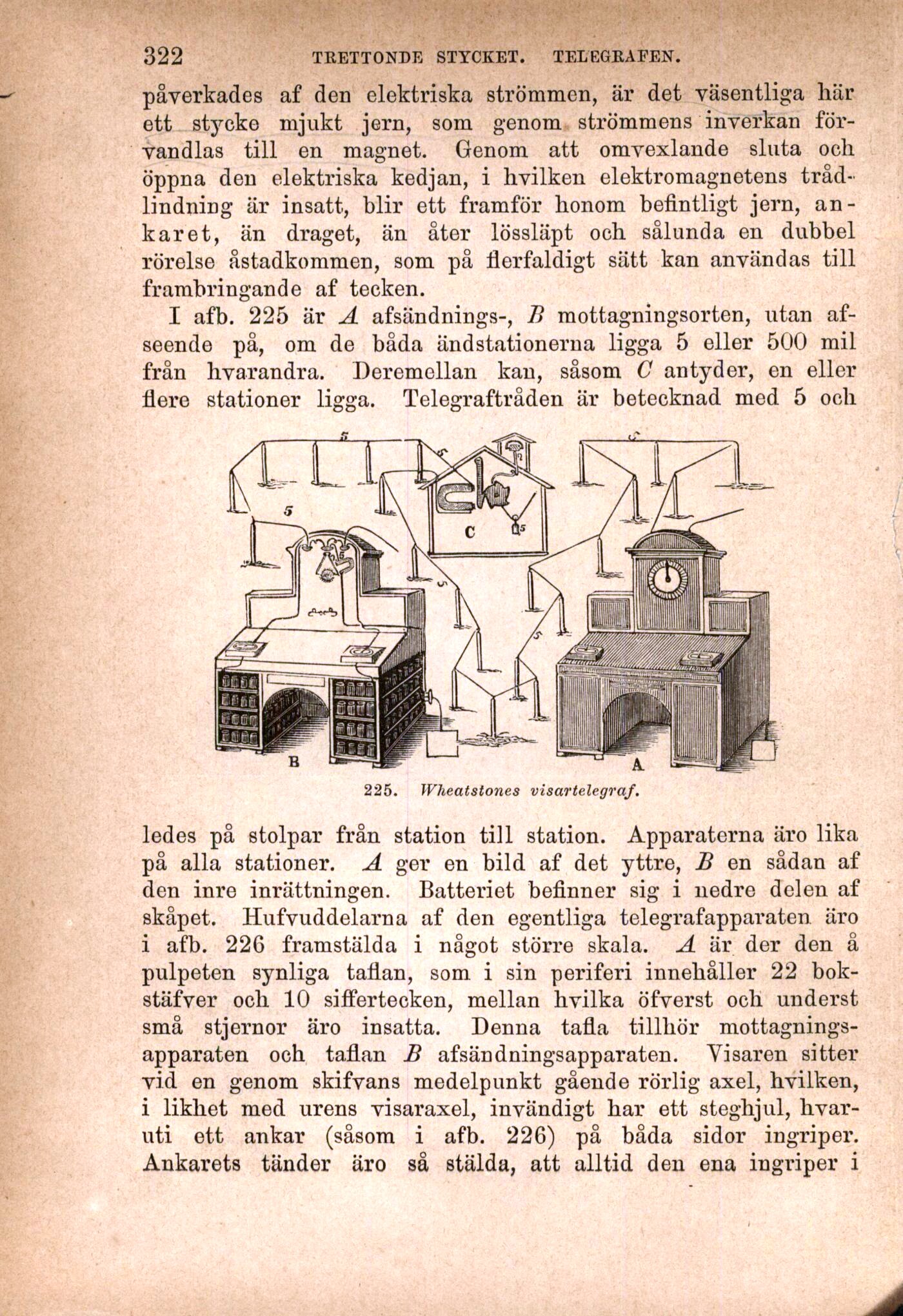

I afb. 225 är A afsändnings-, B mottagningsorten, utan
af-seende på, om de båda ändstationerna ligga 5 eller 500 mil
från hvarandra. Deremellan kan, såsom C antyder, en eller
flere stationer ligga. Telegraftråden är betecknad med 5 ocli
225. Wheatstones visartelegraf.
ledes på stolpar från station till station. Apparaterna äro lika
på alla stationer. A ger en bild af det yttre, B en sådan af
den inre inrättningen. Batteriet befinner sig i nedre delen af
skåpet. Hufvuddelarna af den egentliga telegrafapparaten äro
i afb. 226 framstälda i något större skala. A är der den å
pulpeten synliga tafian, som i sin periferi innehåller 22
bokstäfver ocb 10 siffertecken, mellan hvilka öfverst ocb underst
små stjernor äro insatta. Denna tafla tillhör
mottagnings-apparaten och tafian B afsändningsapparaten. Visaren sitter
vid en genom skifvans medelpunkt gående rörlig axel, hvilken,
i likbet med urens visaraxel, invändigt bar ett steghjul,
hvar-uti ett ankar (såsom i afb. 226) på båda sidor ingriper.
Ankarets tänder äro så stälda, att alltid den ena ingriper i
