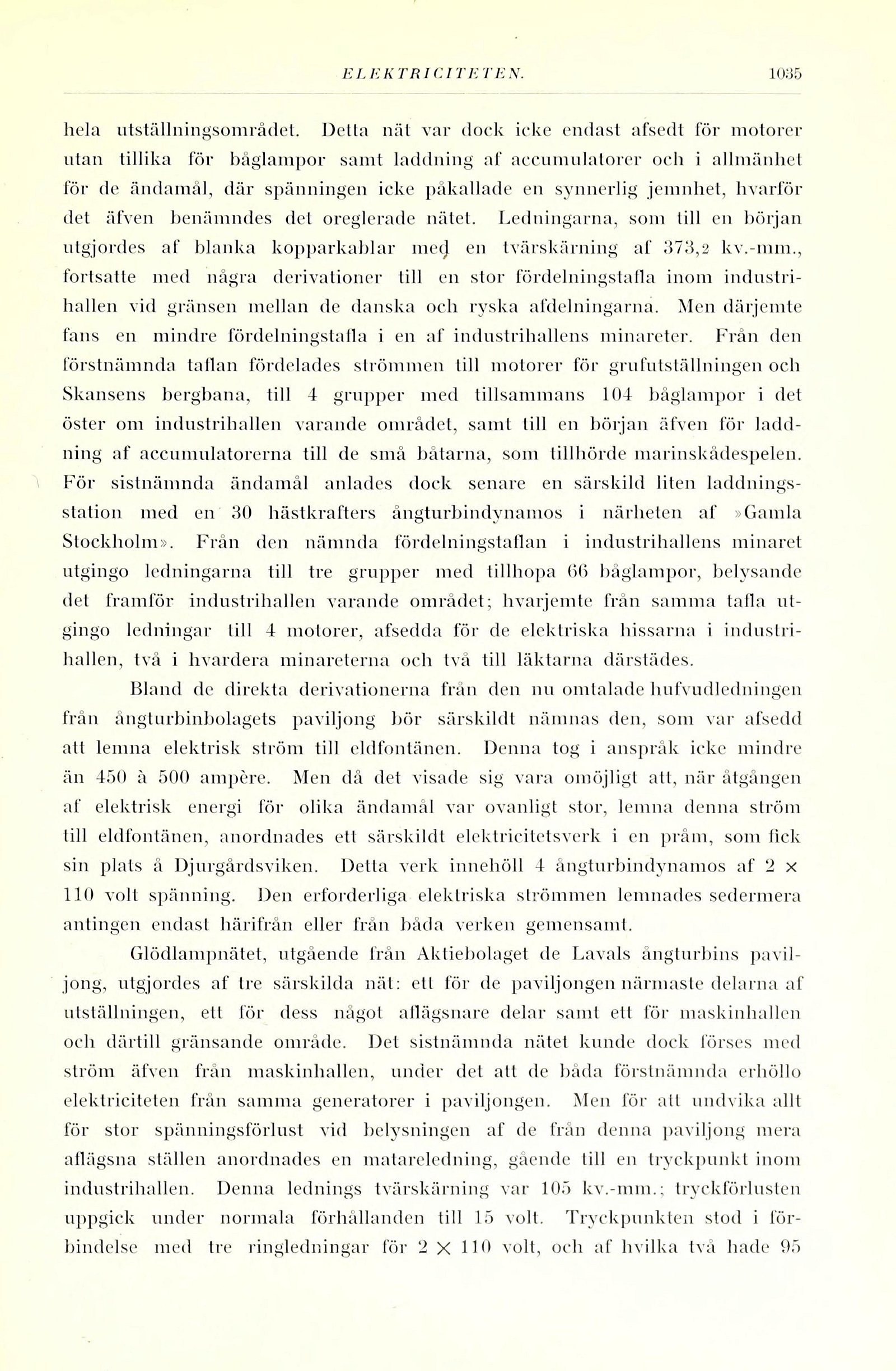

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

hela utställningsområdet. Detta nät var dock icke endast afsedt för motorer
utan tillika för båglampor samt laddning af aecumulatorer och i allmänhet
för de ändamål, där spänningen icke påkallade en synnerlig jemnhet, hvarför
det äfven benämndes det oreglerade nätet. Ledningarna, som till en början
utgjordes af blanka kopparkablar meij en tvärskärning af D7D,2 kv.-mm.,
fortsatte med några derivationer till en stor fördelningstatla inom
industri-hallen vid gränsen mellan de danska och ryska aldelningarna. Men därjeinte
fans en mindre fördelningstatla i en af industriballens minareter. Från den
förstnämnda tallan fördelades strömmen till motorer för grufutställningen och
Skansens bergbana, till 4 grupper med tillsammans 104 båglampor i det
öster om industriballen varande området, samt till en början äfven för
laddning af accumulatorerna till de små båtarna, som tillhörde marinskådespelen.
För sistnämnda ändamål anlades dock senare en särskild liten
laddnings-station med en 30 hästkrafters ångturbindynamos i närheten af »Gamla
Stockholm». Från den nämnda fördelningstatlan i industriballens minaret
utgingo ledningarna till tre grupper med tillhopa 66 båglampor, belysande
det framför industriballen varande området; hvarjemte från samma talla
utgingo ledningar till 4 motorer, afsedda för de elektriska hissarna i
industrihallen, två i hvardera minareterna och två till läktarna därstädes.

Bland de direkta derivationerna från den nu omtalade hufvudledningen
från ångturbinbolagets paviljong bör särskildt nämnas den, som var afsedd
att lemna elektrisk ström till eldfontänen. Denna tog i anspråk icke mindre
än 450 å 500 ampere. Men då det visade sig vara omöjligt att, när åtgången
af elektrisk energi för olika ändamål var ovanligt stor, lemna denna ström
till eldfontänen, anordnades ett särskildt elektricitetsverk i en pråm, som fick
sin plats å Djurgårdsviken. Detta verk innehöll 4 ångturbindynamos af 2 x
110 volt spänning. Den erforderliga elektriska strömmen lemnades sedermera
antingen endast härifrån eller från båda verken gemensamt.

Glödlampnätet, utgående från Aktiebolaget de Lavals ångturbins
paviljong, utgjordes af tre särskilda nät: ett för de paviljongen närmaste delarna af
utställningen, ett för dess något aflägsnare delar samt ett för maskinhallen
och därtill gränsande område. Del sistnämnda nätet kunde dock förses med
ström äfven från maskinhallen, under det all de båda förstnämnda erhöllo
elektriciteten från samma generatorer i paviljongen. Men för alt undvika allt
för stor spänningsförlust vid belysningen af de från denna paviljong mera
aflägsna ställen anordnades en matareledning, gående till en tryckpunkt inom
industrihallen. Denna lednings tvärskärning var 105 kv.-mm.; tryckförlusten
uppgick under normala förhållanden till 15 volt. Tryckpunkten stod i
förbindelse med tre ringledningar för 2 X 110 volt, och af hvilka två hade 95
