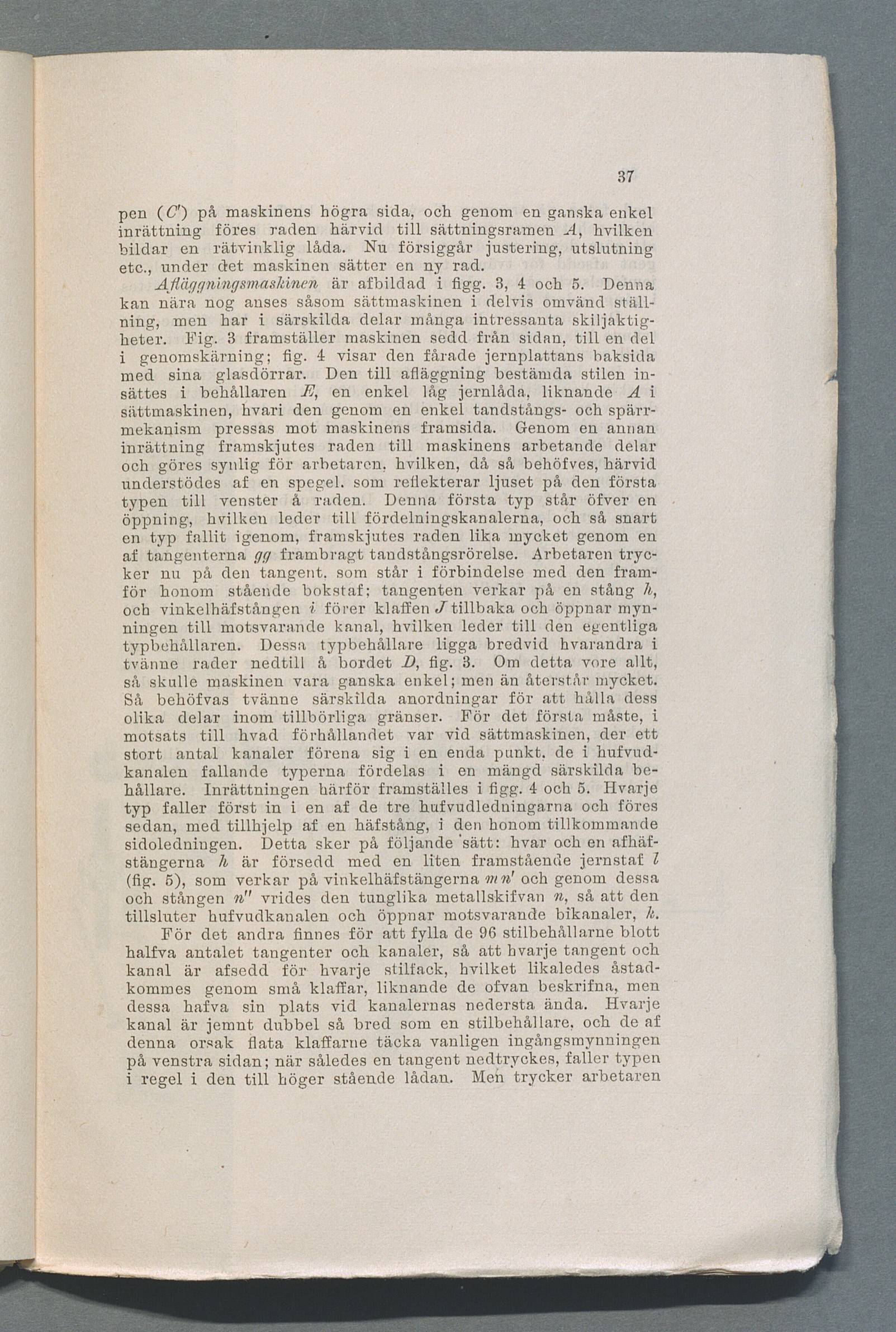

pen (C’) på maskinens högra sida, och genom en ganska enkel
inrättning föres raden härvid till sättningsramen A, hvilken
bildar en rätvinklig låda. Nu försiggår justering, utslutning
etce., under det maskinen sätter en ny rad.
Afläggningsmaskinen är afbildad i figg. 3, 4 och 5. Denna
kan nära nog anses såsom sättmaskinen i delvis omvänd
ställning, men har i särskilda delar många intressanta
skiljaktigheter. Fig. 3 framställer maskinen sedd från sidan, till en del
i genomskärning; fig. 4 visar den fårade jernplattans baksida
med sina glasdörrar. Den till afläggning bestämda stilen
insättes i behållaren £, en enkel låg jernlåda, liknande Ai
sättmaskinen, hvari den genom en enkel tandstångs- och
spärrmekanism pressas mot maskinens framsida. Genom en annan
inrättning framskjutes raden till maskinens arbetande delar
och göres synlig för arbetaren, hvilken, då så behöfves, härvid
understödes af en spegel. som reflekterar ljuset på den första
typen till venster å raden. Denna första typ står öfver en
öppning, hvilken leder till fördelningskanalerna, och så snart
en typ fallit igenom, framskjutes raden lika mycket genom en
af tangenterna gg frambragt tandstångsrörelse. Arbetaren
trycker nu på den tangent. som står i förbindelse med den
framför honom stående bokstaf; tangenten verkar på en stång h,
och vinkelhäfstången i förer klaffen J tillbaka och öppnar
mynningen till motsvarande kanal, hvilken leder till den egentliga
typbehållaren. Dessa typbehållare ligga bredvid hvarandra i
tvänne rader nedtill å bordet D, fig. 3. Om detta vore allt,
så skulle maskinen vara ganska enkel; men än återstår mycket.
Så behöfvas tvänne särskilda anordningar för att hålla dess
olika delar inom tillbörliga gränser. För det första måste, i
motsats till hvad förhålandet var vid sättmaskinen, der ett
stort antal kanaler förena sig i en enda punkt, de i
hufvudkanalen fallande typerna fördelas i en mängd särskilda
behållare. Inrättningen härför framställes i figg. 4 och 5. Hvarje
typ faller först in i en af de tre hufvudledningarna och föres
sedan, med tillhjelp af en häfstång, i den honom tillkommande
sidoledningen. Detta sker på följande sätt: hvar och en
afhäfstängerna A är försedd med en liten framstående jernstaf I
(fig. 5), som verkar på vinkelhäfstängerna m och genom dessa
och stången »"” vrides den tunglika metallskifvan n, så att den
tillsluter hufvudkanalen och öppnar motsvarande bikanaler, /.
För det andra finnes för att fylla de 96 stilbehållarne blott
halfva antalet tangenter och kanaler, så att hvarje tangent och
kanal är afsedd för hvarje stilfack, hvilket likaledes
åstadkommes genom små klaffar, liknande de ofvan beskrifna, men
dessa hafva sin plats vid kanalernas nedersta ända. Hvarje
kanal är jemnt dubbel så bred som en stilbehållare, och de af
denna orsak flata klaffarne täcka vanligen ingångsmynningen
på venstra sidan; när således en tangent nedtryckes, faller typen
i regel i den till höger stående lådan. Menh trycker arbetaren
