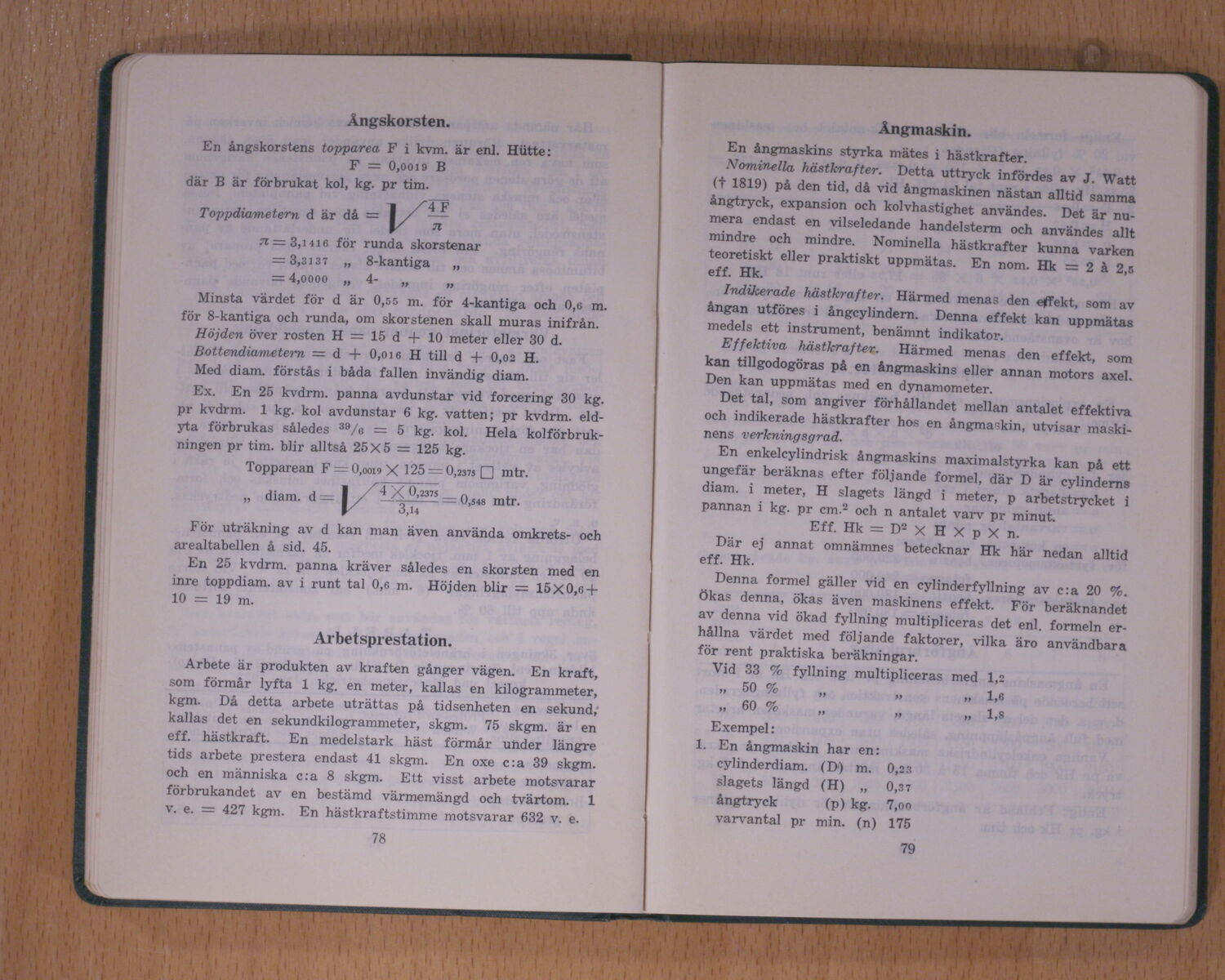

Ångskorsten.

En ångskorstens topparea F i kvm. är enl. Hatte
F = 0,ooi9 B
där B är förbrukat kol, kg. pr tim.

K4F
——

71 = 3,1416 för runda skorstenar
= 3,3137 „ 8-kantiga „
= 4,oooo „ 4- „ „

Minsta värdet för d är 0,55 m. för 4-kantiga och 0,6 m.
för S-kantiga och runda, om skorstenen skall muras inifrån.
Höjden Över rosten H = 15 d + 10 meter eller 30 d.
Bottendiametern = d + 0,oie H till d •+■ 0,02 H.
Med diam. förstås i båda fallen invändig diam.
Ex. En 26 kvdnn. panna avdunstar vid forcering 30 kg.
pr kvdrm. 1 kg. kol avdunstar 6 kg. vatten; pr kvdrm.
eldyta förbrukas således 38/o = 5 kg. kol. Hela
kolförbrukningen pr tim. blir alltså 25X5 = 125 kg.

Topparean F = 0,0019 X 125 = 0,2375 □ mtr.

„ diam. d= 1 Xi_X°i??Z? = 0,548 mtr.
v 0,14

För uträkning av d kan man även använda omkrets- och
arealtabellen å sid. 45.

En 25 kvdrm. panna kräver således en skorsten med en
inre toppdiam. av i runt tal 0,6 m. Höjden blir = 15x0,6+
10 = 19 m.

Arbetsprestation.

Arbete är produkten av kraften gånger vägen. En kraft,
som förmår lyfta 1 kg. en meter, kallas en kilogrammeter,
kgm. Då detta arbete uträttas på tidsenheten en sekund,’
kallas det en sekundkilogrammeter, skgm. 75 skgm. är en
eff. hästkraft. En medelstark häst förmår under längre
tids arbete prestera endast 41 skgm. En oxe c:a 39 skgm.
och en människa c:a 8 skgm. Ett visst arbete motsvarar
förbrukandet av en bestämd värmemängd och tvärtom. 1
v. e. = 427 kgm. En hästkraftstimme motsvarar 632 v. e.

78

Ångmaskin,

En ångmaskins styrka mätes i" hästkrafter.

Nominella hästkrafter. Detta uttryck infördes av J. Watt
(t 1819) på den tid, då vid ångmaskinen nästan alltid samma
ångtryck, expansion och kolvhastighet användes. Det är
numera endast en vilseledande handelsterm och användes allt
mindre och mindre. Nominella hästkrafter kunna varken
teoretiskt eller praktiskt uppmätas. En nom. Hk = 2 å 2,5
eff. Hk.

Indikerade hästkrafter. Härmed menas den effekt, som av
ångan utföres i ångcylindern. Denna effekt kan uppmätas
medels ett instrument, benämnt indikator.

Effektiva hästkraf te%. Härmed menas den effekt, som
kan tillgodogöras på en ångmaskins eller annan motors axel.
Den kan uppmätas med en dynamometer.

Det tal, som angiver förhållandet mellan antalet effektiva
och indikerade hästkrafter hos en ångmaskin, utvisar
maskinens verkningsgrad.

En enkelcylindrisk ångmaskins maximalstyrka kan på ett
ungefär beräknas efter följande formel, där D är cylinderns
diam. i meter, H slagets längd i meter, p arbetstrycket i
pannan i kg. pr cm.2 och n antalet varv pr minut.
Eff. Hk = D2 X H X p X n.

Där ej annat omnämnes betecknar Hk här nedan alltid
eff. Hk.

Denna formel gäller vid en cylinderfyllning av c:a 20 %.
ökas denna, ökas även maskinens effekt. För beräknandet
av denna vid ökad fyllning multipliceras det enl. formeln
erhållna värdet med följande faktorer, vilka äro användbara
för rent praktiska beräkningar.

Vid 33 % fyllning multipliceras med 1,2
„ 50 % „ „ 1,6

w 60 % „ „ 1,8

Exempel:
I. En ångmaskin har en;
cylinderdiam. (D) m. 0,23
slagets längd (H) „ 0,37
ångtryck (p) kg. 7,oo

varvantal pr min. (n) 175

79
