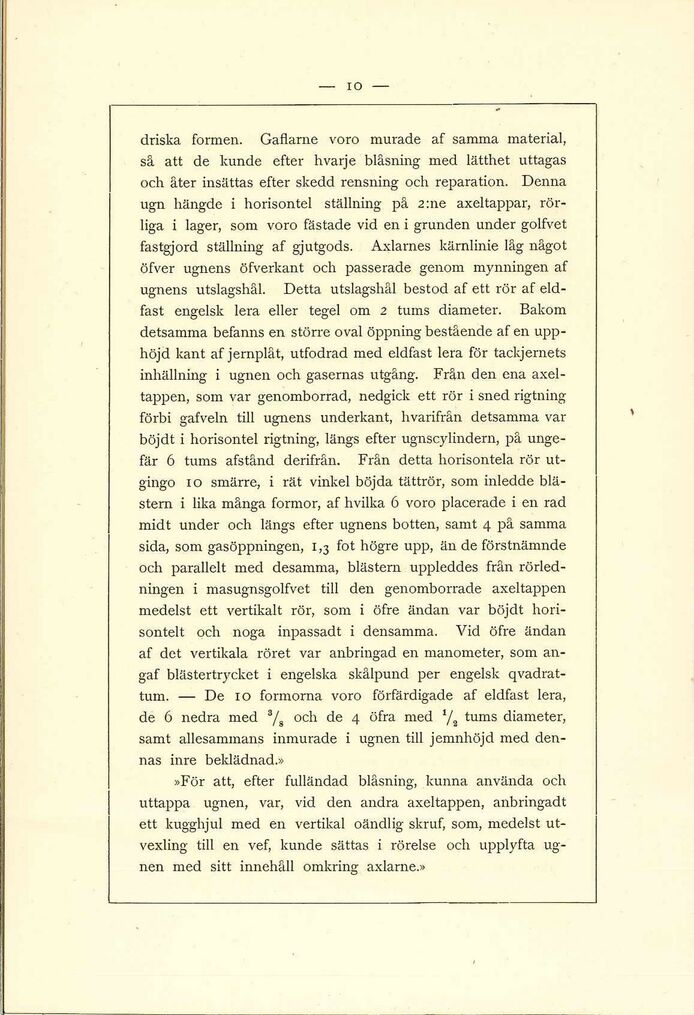

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has been proofread at least once. (diff) (history)
Denna sida har korrekturlästs minst en gång. (skillnad) (historik)

cylindriska formen. Gaflarne voro murade af samma material,
så att de kunde efter hvarje blåsning med lätthet uttagas
och åter insättas efter skedd rensning och reparation. Denna
ugn hängde i horisontel ställning på 2:ne axeltappar,
rörliga i lager, som voro fästade vid en i grunden under golfvet
fastgjord ställning af gjutgods. Axlarnes kärnlinie låg något
öfver ugnens öfverkant och passerade genom mynningen af
ugnens utslagshål. Detta utslagshål bestod af ett rör af
eldfast engelsk lera eller tegel om 2 tums diameter. Bakom
detsamma befanns en större oval öppning bestående af en
upphöjd kant af jernplåt, utfodrad med eldfast lera för tackjernets
inhållning i ugnen och gasernas utgång. Från den ena
axeltappen, som var genomborrad, nedgick ett rör i sned rigtning
förbi gafveln till ugnens underkant, hvarifrån detsamma var
böjdt i horisontel rigtning, längs efter ugnscylindern, på
ungefär 6 tums afstånd derifrån. Från detta horisontela rör
utgingo 10 smärre, i rät vinkel böjda tättrör, som inledde
blästern i lika många formor, af hvilka 6 voro placerade i en rad
midt under och längs efter ugnens botten, samt 4 på samma
sida, som gasöppningen, 1,3 fot högre upp, än de förstnämnde
och parallell med desamma, blästern uppleddes från
rörledningen i masugnsgolfvet till den genomborrade axeltappen
medelst ett vertikalt rör, som i öfre ändan var böjdt
horisontelt och noga inpassadt i densamma. Vid öfre ändan
af det vertikala röret var anbringad en manometer, som
angaf blästertrycket i engelska skålpund per engelsk
qvadrattum. — De 10 formorna voro förfärdigade af eldfast lera,
de 6 nedra med 3/8 och de 4 öfra med 1/2 tums diameter,
samt allesammans inmurade i ugnen till jemnhöjd med
dennas inre beklädnad.»

»För att, efter fulländad blåsning, kunna använda och
uttappa ugnen, var, vid den andra axeltappen, anbringadt
ett kugghjul med en vertikal oändlig skruf, som, medelst
utvexling till en vef, kunde sättas i rörelse och upplyfta
ugnen med sitt innehåll omkring axlarne.»
