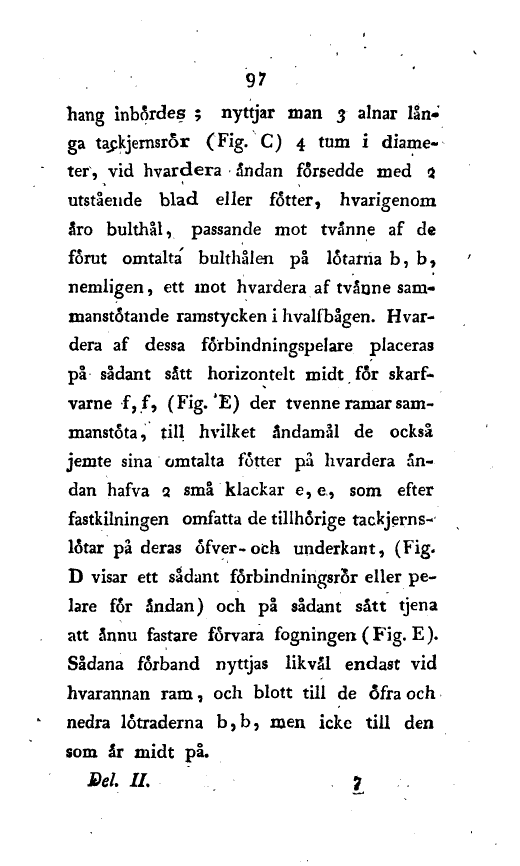

hang inbördes ; nyttjar man 3 alnar
langa tapkjemsror (Fig. C) 4 tum i
diameter, vid hvardera ändan försedde med 2
utstående blad eller fotter, hvarigenom
5ro bulthål, passande mot tvänne af de
förut omtalta bulthålen på lötarria b, b,
nemligen, ett mot hvardera af tvåone
sammanstötande ramstycken i hvalfbågen.
Hvardera af dessa förbindningspelare placeras
på sådant sått horizontelt midt för
skarf-varne f, f, (Fig. *E) der tvenne ramar
sammanstöta, till hvilket ändamål de också
jemte sina omtalta fotter på hvardera
andan hafva 2 små klackar e,e, som efter
fastkilningen omfatta de tillhörige
tackjerns-lötar på deras öfver-oth underkant, (Fig.
D visar ett sådant förbindningsrör eller
pelare för ändan) och på sådant sätt tjena
att ännu fastare förvara fogningen (Fig. E).
Sådana förband nyttjas likvål endast vid
hvarannan ram, och blott till de 6fra och
nedra lötraderna b,b, men icke till den
som år midt på.
Del. II. . ?
