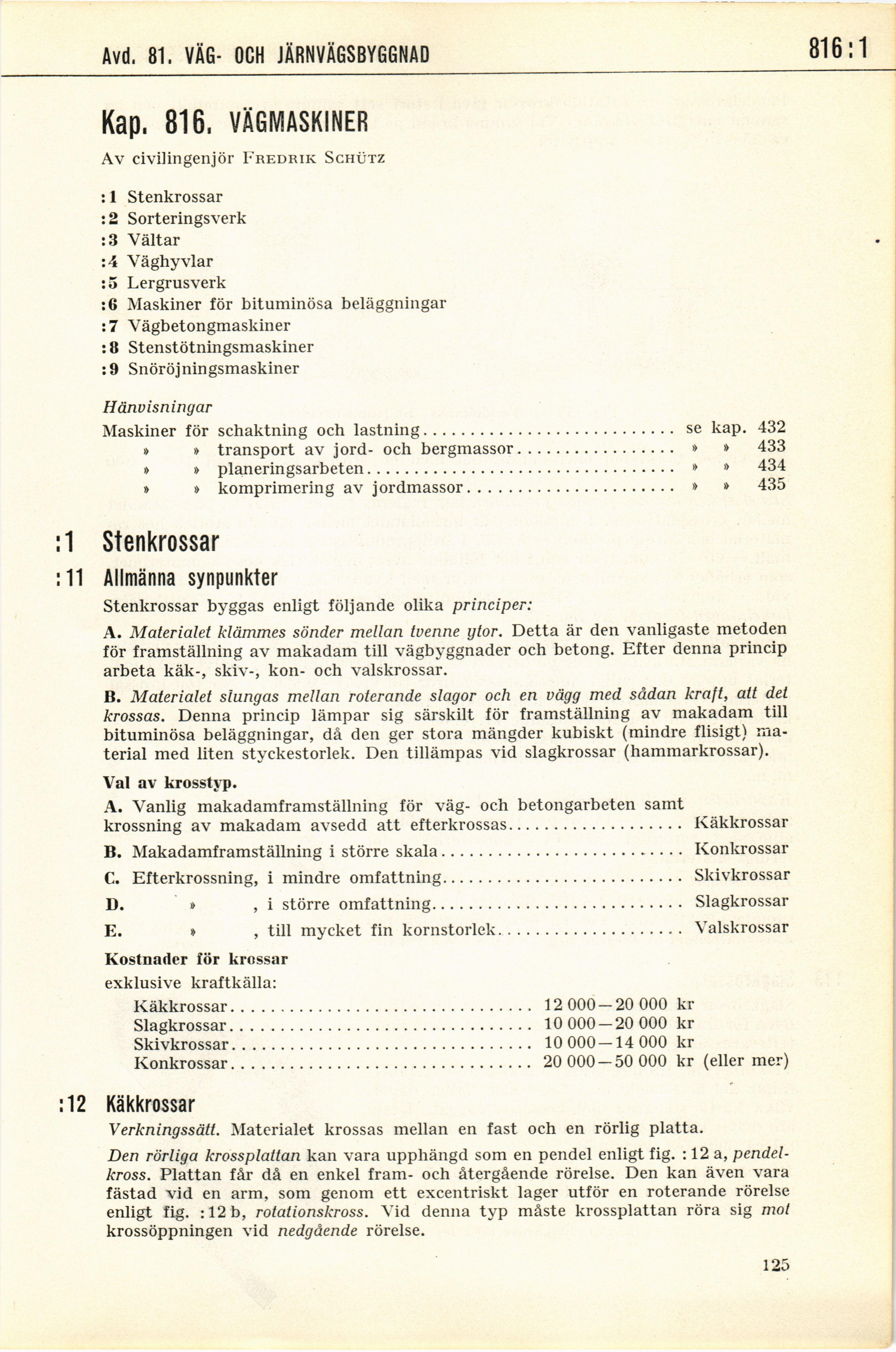

Avd. 81. VÄG- OCH JÄRNVÄGSBYGGNAD
816:1
Kap. 816. VÄGMASKINER
Av civilingenjör Fredrik Schütz
: 1 Stenkrossar
:2 Sorteringsverk
:3 Vältar
Väghyvlar
:5 Lergrusverk
:6 Maskiner för bituminösa beläggningar
:7 Vägbetongmaskiner
: 8 Stenstötningsmaskiner
:9 Snöröjningsmaskiner
Hänvisningar
Maskiner för schaktning och lastning......................................................se kap. 432
» » transport av jord- och bergmassor..................................» » 433
» » planeringsarbeten..................................................................» » 434
» » komprimering av jordmassor............................................» » 435
I Stenkrossar
II Allmänna synpunkter
Stenkrossar byggas enligt följande olika principer:
A. Materialet klämmes sönder mellan tvenne ytor. Detta är den vanligaste metoden
för framställning av makadam till vägbyggnader och betong. Efter denna princip
arbeta käk-, skiv-, kon- och valskrossar.
B. Materialet slungas mellan roterande slagor och en vägg med sådan kraft, att det
krossas. Denna princip lämpar sig särskilt för framställning av makadam till
bituminösa beläggningar, då den ger stora mängder kubiskt (mindre flisigt)
material med liten styckestorlek. Den tillämpas vid slagkrossar (hammarkrossar).
Val av krosstyp.
A. Vanlig makadamframställning för väg- och betongarbeten samt
krossning av makadam avsedd att efterkrossas................... Käkkrossar
B. Makadamframställning i större skala.......................... Konkrossar
C. Efterkrossning, i mindre omfattning.......................... Skivkrossar
D. » , i större omfattning........................... Slagkrossar
E. » , till mycket fin kornstorlek.................... Valskrossar
Kostnader för krossar
exklusive kraftkälla:
Käkkrossar................................................................12 000-20 000 kr
Slagkrossar................................................................10 000-20 000 kr
Skivkrossar................................................................10 000-14 000 kr
Konkrossar................................................................20 000-50 000 kr (eller mer)
12 Käkkrossar
Verkningssätt. Materialet krossas mellan en fast och en rörlig platta.
Den rörliga krossplattan kan vara upphängd som en pendel enligt fig. :12 a,
pendelkross. Plattan får då en enkel fram- och återgående rörelse. Den kan även vara
fästad vid en arm, som genom ett excentriskt lager utför en roterande rörelse
enligt fig. :12 b, rotationskross. Vid denna typ måste krossplattan röra sig mot
krossöppningen vid nedgående rörelse.
125
