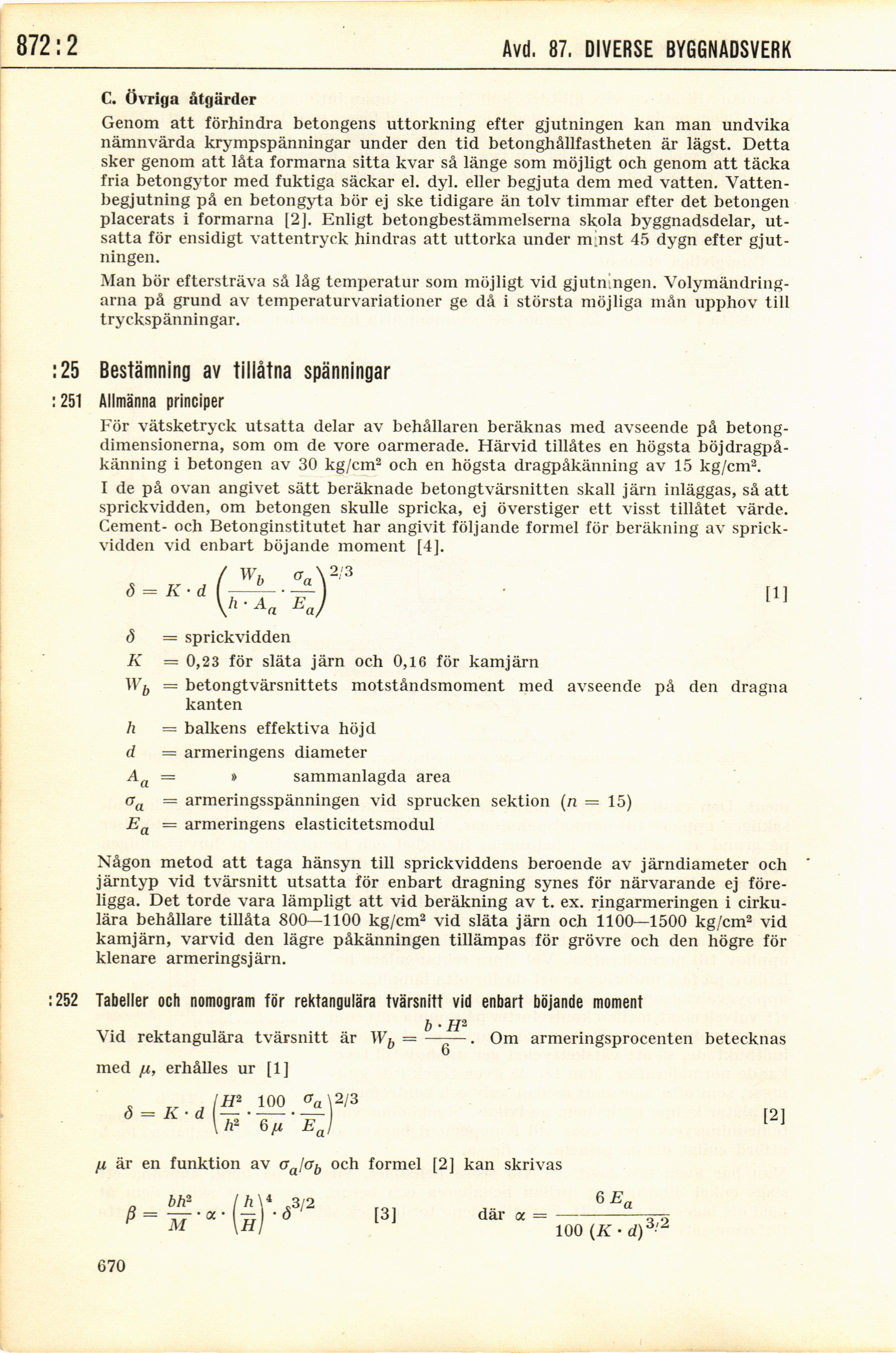

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

:2

Avd. 87. DIVERSE BYGGNADSVERK

C. Övriga åtgärder

Genom att förhindra betongens uttorkning efter gjutningen kan man undvika
nämnvärda krympspänningar under den tid betonghållfastheten är lägst. Detta
sker genom att låta formarna sitta kvar så länge som möjligt och genom att täcka
fria betongytor med fuktiga säckar el. dyl. eller begjuta dem med vatten.
Vatten-begjutning på en betongyta bör ej ske tidigare än tolv timmar efter det betongen
placerats i formarna [2]. Enligt betongbestämmelserna skola byggnadsdelar,
utsatta för ensidigt vattentryck hindras att uttorka under m;nst 45 dygn efter
gjutningen.

Man bör eftersträva så låg temperatur som möjligt vid gjutningen.
Volymändringarna på grund av temperaturvariationer ge då i största möjliga mån upphov till
tryckspänningar.

:25 Bestämning av tillåtna spänningar

: 251 Allmänna principer

För vätsketryck utsatta delar av behållaren beräknas med avseende på
betongdimensionerna, som om de vore oarmerade. Härvid tillåtes en högsta
böjdragpå-känning i betongen av 30 kg/cm2 och en högsta dragpåkänning av 15 kg/cm2.
I de på ovan angivet sätt beräknade betongtvärsnitten skall järn inläggas, så att
sprickvidden, om betongen skulle spricka, ej överstiger ett visst tillåtet värde.
Cement- och Betonginstitutet har angivit följande formel för beräkning av
sprickvidden vid enbart böjande moment [4].

(5 = sprickvidden

K = 0,23 för släta järn och 0,16 för kamjärn

\Vb = betongtvärsnittets motståndsmoment med avseende på den dragna
kanten

h = balkens effektiva höjd

d = armeringens diameter

Aa = » sammanlagda area

aa = armeringsspänningen vid sprucken sektion (n = 15)

Ea — armeringens elasticitetsmodul

Någon metod att taga hänsyn till sprickviddens beroende av järndiameter och
järntyp vid tvärsnitt utsatta för enbart dragning synes för närvarande ej
föreligga. Det torde vara lämpligt att vid beräkning av t. ex. ringarmeringen i
cirkulära behållare tillåta 800—1100 kg/cm2 vid släta järn och 1100—1500 kg/cm2 vid
kamjärn, varvid den lägre påkänningen tillämpas för grövre och den högre för
klenare armeringsjärn.

: 252 Tabeller och nomogram för rektangulära tvärsnitt vid enbart böjande moment

b ’ H"

Vid rektangulära tvärsnitt är Wh = —-—. Om armeringsprocenten betecknas

" 6

med fi, erhålles ur [1]

/ Wb aa\ 2/3

[1]

* . lH2 100 °a\2ß

[2]

H är en funktion av oJab och formel [2] kan skrivas

bh* hy 3/2

ß= M’«’\H Ö

[3]

där a =

100 (K ■ d)3’

3,2

670
