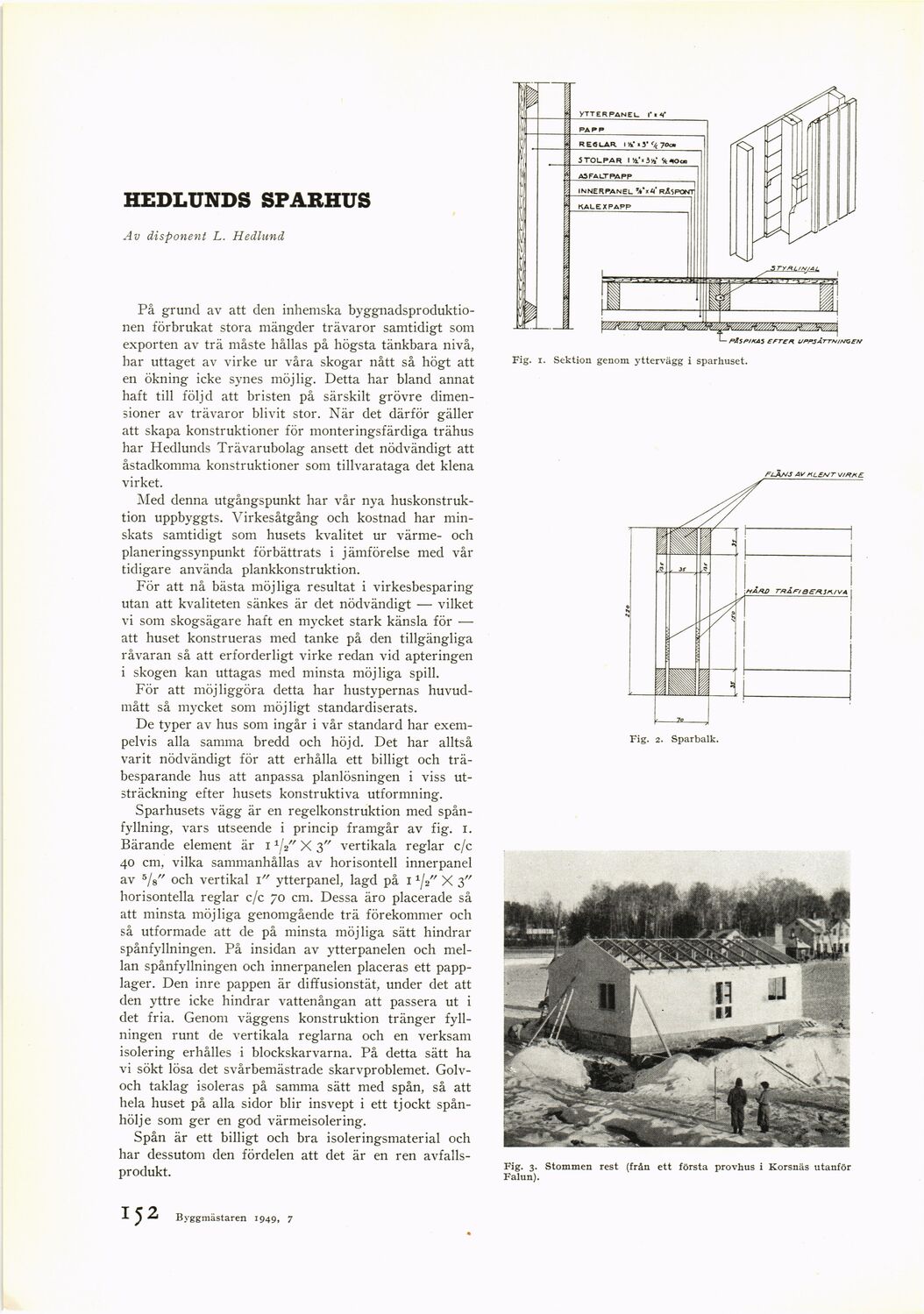

HEDLUNDS SPARHUS

Av disponent L. Hedlund

På grund av att den inhemska
byggnadsproduktionen förbrukat stora mängder trävaror samtidigt som
exporten av trä måste hållas på högsta tänkbara nivå,
har uttaget av virke ur våra skogar nått så högt att
en ökning icke synes möjlig. Detta har bland annat
haft till följd att bristen på särskilt grövre
dimensioner av trävaror blivit stor. När det därför gäller
att skapa konstruktioner för monteringsfärdiga trähus
har Hedlunds Trävarubolag ansett det nödvändigt att
åstadkomma konstruktioner som tillvarataga det klena
virket.

Med denna utgångspunkt har vår nya
huskonstruktion uppbyggts. Virkesåtgång och kostnad har
minskats samtidigt som husets kvalitet ur värme- och
planeringssynpunkt förbättrats i jämförelse med vår
tidigare använda plankkonstruktion.

För att nå bästa möjliga resultat i virkesbesparing
utan att kvaliteten sänkes är det nödvändigt — vilket
vi som skogsägare haft en mycket stark känsla för —
att huset konstrueras med tanke på den tillgängliga
råvaran så att erforderligt virke redan vid apteringen
i skogen kan uttagas med minsta möjliga spill.

För att möjliggöra detta har hustypernas
huvud-mått så mycket som möjligt standardiserats.

De typer av hus som ingår i vår standard har
exempelvis alla samma bredd och höjd. Det har alltså
varit nödvändigt för att erhålla ett billigt och
trä-besparande hus att anpassa planlösningen i viss
utsträckning efter husets konstruktiva utformning.

Sparhusets vägg är en regelkonstruktion med
spån-fyllning, vars utseende i princip framgår av fig. i.
Bärande element är 11/2// X 3" vertikala reglar c/c
40 cm, vilka sammanhållas av horisontell innerpanel
av 5/s" och vertikal 1" ytterpanel, lagd på 11/2" X 3"
horisontella reglar c/c 70 cm. Dessa äro placerade så
att minsta möjliga genomgående trä förekommer och
så utformade att de på minsta möjliga sätt hindrar
spånfyllningen. På insidan av ytterpanelen och
mellan spånfyllningen och innerpanelen placeras ett
papplager. Den inre pappen är diffusionstät, under det att
den yttre icke hindrar vattenångan att passera ut i
det fria. Genom väggens konstruktion tränger
fyllningen runt de vertikala reglarna och en verksam
isolering erhålles i blockskarvarna. På detta sätt ha
vi sökt lösa det svårbemästrade skarvproblemet.
Golv-och taklag isoleras på samma sätt med spån, så att
hela huset på alla sidor blir insvept i ett tjockt
spån-hölje som ger en god värmeisolering.

Spån är ett billigt och bra isoleringsmaterial och
har dessutom den fördelen att det är en ren
avfallsprodukt.

Fig. x. Sektion genom yttervägg i sparhuset.

Fig. 2. Sparbalk.

Fig. 3. Stommen rest (från ett första provhus i Korsnäs utanför
Falun).
