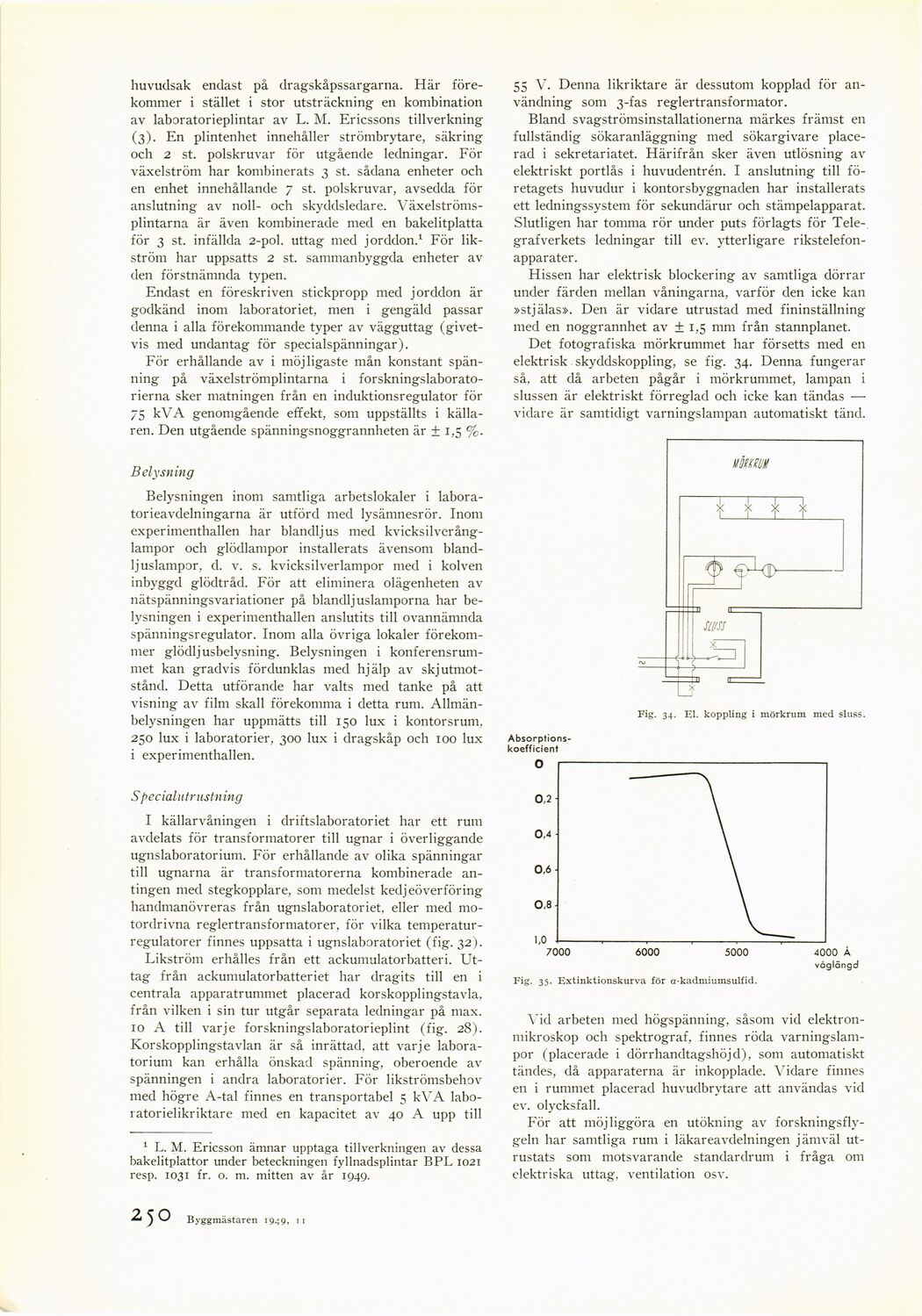

huvudsak endast på dragskåpssargarna. Här
förekommer i stället i stor utsträckning en kombination
av laboratorieplintar av L. M. Ericssons tillverkning
(3). En plintenhet innehåller strömbrytare, säkring
och 2 st. polskruvar för utgående ledningar. För
växelström har kombinerats 3 st. sådana enheter och
en enhet innehållande 7 st. polskruvar, avsedda för
anslutning av noll- och skyddsledare.
Växelströmsplintarna är även kombinerade med en bakelitplatta
för 3 st. infällda 2-pol. uttag med jorddon.1 För
likström har uppsatts 2 st. sammanbyggda enheter av
den förstnämnda typen.

Endast en föreskriven stickpropp med jorddon är
godkänd inom laboratoriet, men i gengäld passar
denna i alla förekommande typer av vägguttag
(givetvis med undantag för specialspänningar).

För erhållande av i möjligaste mån konstant
spänning på växelströmplintarna i
forskningslaboratorierna sker matningen från en induktionsregulator för
75 kVA genomgående effekt, som uppställts i
källaren. Den utgående spänningsnoggrannheten är ± 1,5 %.

Belysning

Belysningen inom samtliga arbetslokaler i
laboratorieavdelningarna är utförd med lysämnesrör. Inom
experimenthallen har blandljus med
kvicksilverång-lampor och glödlampor installerats ävensom
bland-ljuslampor, d. v. s. kvicksilverlampor med i kolven
inbyggd glödtråd. För att eliminera olägenheten av
nätspänningsvariationer på blandljuslamporna har
belysningen i experimenthallen anslutits till ovannämnda
spänningsregulator. Inom alla övriga lokaler
förekommer glödljusbelvsning. Belysningen i
konferensrummet kan gradvis fördunklas med hjälp av
skjutmotstånd. Detta utförande har valts med tanke på att
visning av film skall förekomma i detta rum.
Allmänbelysningen har uppmätts till 150 lux i kontorsrum,
250 lux i laboratorier, 300 lux i clragskåp och 100 lux
i experimenthallen.

Specialutrustning

I källarvåningen i driftslaboratoriet har ett rum
avdelats för transformatorer till ugnar i överliggande
ugnslaboratorium. För erhållande av olika spänningar
till ugnarna är transformatorerna kombinerade
antingen med stegkopplare, som medelst kedjeöverföring
handmanövreras från ugnslaboratoriet, eller med
motordrivna reglertransformatorer, för vilka
temperaturregulatorer finnes uppsatta i ugnslaboratoriet (fig. 32).

Likström erhålles från ett ackumulatorbatteri.
Uttag från ackumulatorbatteriet har dragits till en i
centrala apparatrummet placerad korskopplingstavla,
från vilken i sin tur utgår separata ledningar på max.
10 A till varje forskningslaboratorieplint (fig. 28).
Ivorskopplingstavlan är så inrättad, att varje
laboratorium kan erhålla önskad spänning, oberoende av
spänningen i andra laboratorier. För likströmsbehov
med högre A-tal finnes en transportabel 5 kVA
labo-ratorielikriktare mecl en kapacitet av 40 A upp till

1 L. M. Ericsson ämnar upptaga tillverkningen av dessa
bakelitplattor under beteckningen fyllnadsplintar BPL 1021
resp. 1031 fr. o. m. mitten av år 1949.

55 V. Denna likriktare är dessutom kopplad för
användning som 3-fas reglertransformator.

Bland svagströmsinstallationerna märkes främst en
fullständig sökaranläggning med sökargivare
placerad i sekretariatet. Härifrån sker även utlösning av
elektriskt portlås i huvudentrén. I anslutning till
företagets huvudur i kontorsbyggnaden har installerats
ett ledningssystem för sekunclärur och stämpelapparat.
Slutligen har tomma rör under puts förlagts för
Telegrafverkets ledningar till ev. ytterligare
rikstelefonapparater.

Hissen har elektrisk blockering av samtliga dörrar
under färden mellan våningarna, varför den icke kan
»stjälas». Den är vidare utrustad med fininställning
med en noggrannhet av ± 1,5 mm från stannplanet.

Det fotografiska mörkrummet har försetts med en
elektrisk skycldskoppling, se fig. 34. Denna fungerar
så, att då arbeten pågår i mörkrummet, lampan i
slussen är elektriskt för reglad och icke kan tändas —
vidare är samtidigt varningslampan automatiskt tänd.

Fig. 34. El. koppling i mörkrum med sluss.

Fig. 35. Extinktionskurva för a-kadmiumsulfid.

Vid arbeten med högspänning, såsom vid
elektronmikroskop och spektrograf, finnes röda
varningslampor (placerade i dörrhandtagshöjd), som automatiskt
tändes, då apparaterna är inkopplade. Vidare finnes
en i rummet placerad huvudbrvtare att användas vid
ev. olycksfall.

För att möjliggöra en utökning av
forskningsflygeln har samtliga rum i läkareavdelningen jämväl
utrustats som motsvarande standardrum i fråga om
elektriska uttag, ventilation osv.

2 50

Byggmästaren 1949,
