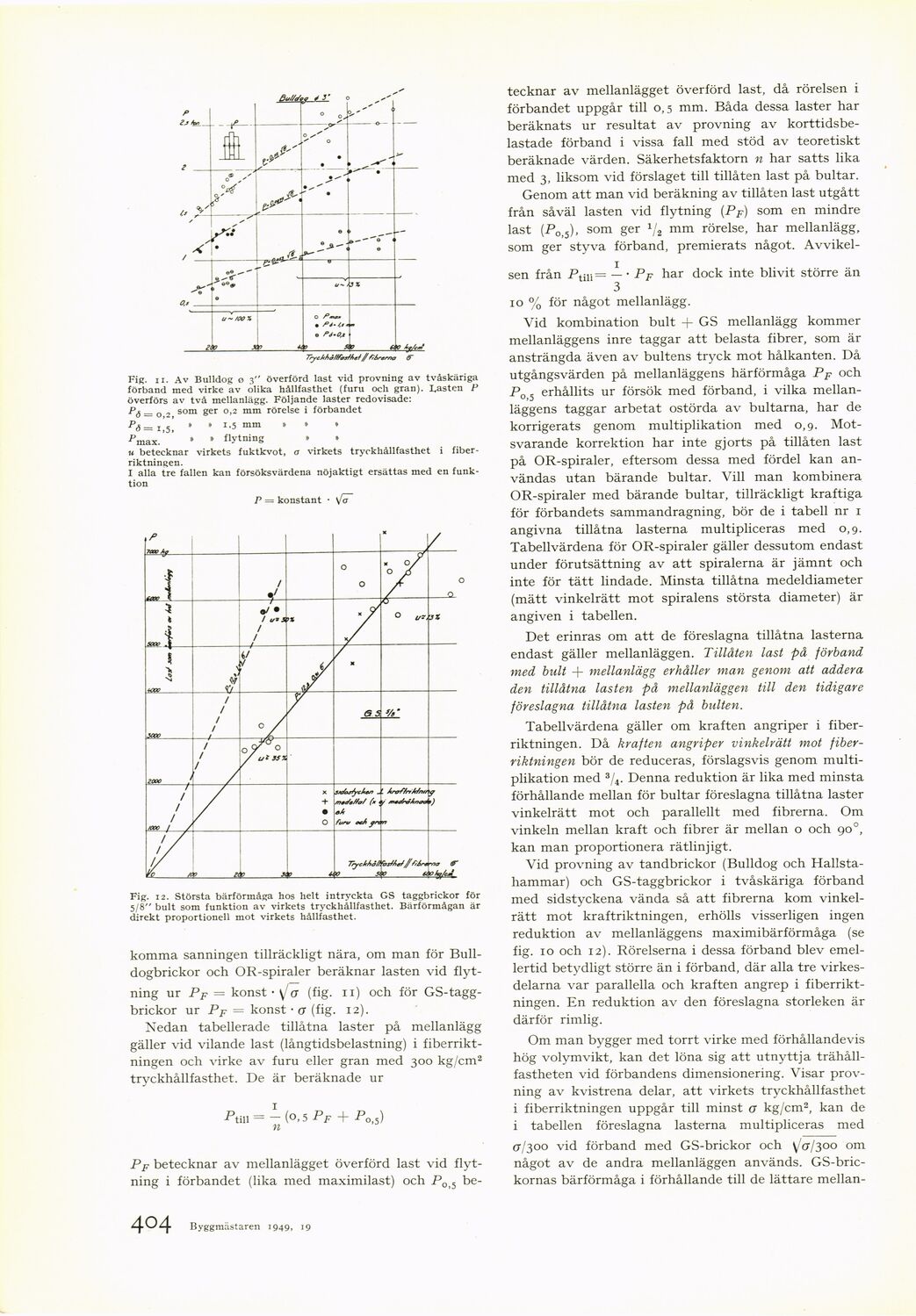

Fig. ii. Av Bulldog o 3" överförd last vid provning av tvåskäriga
förband med virke av olika hållfasthet (furu och gran). Lasten P
överförs av två mellanlägg. Följande laster redovisade:
P(5 _ 0 , som ger 0,2 mm rörelse i förbandet
P6 _ 1j5j » » 1.5 mm » » o
pmax. » » flytning » .

u betecknar virkets fuktkvot, a virkets tryckhållfasthet i
fiberriktningen.

I alla tre fallen kan försöksvärdena nöjaktigt ersättas med en
funktion

P = konstant • \fo~

Fig. 12. Största bärförmåga hos helt intryckta GS taggbrickor för
5/8" bult som funktion av virkets tryckhållfasthet. Bärförmågan är
direkt proportionell mot virkets hållfasthet.

komma sanningen tillräckligt nära, om man för
Bull-dogbrickor och OR-spiraler beräknar lasten vid
flytning ur PF = konst • \J a (fig. n) och för
GS-tagg-brickor ur PF = konst ■ a (fig. 12).

Nedan tabellerade tillåtna laster på mellanlägg
gäller vid vilande last (långtidsbelastning) i
fiberriktningen och virke av furu eller gran med 300 kg/cm2
tryckhållfasthet. De är beräknade ur

Ptill=-(°,5PF + Po,5)

n

Pp betecknar av mellanlägget överförd last vid
flytning i förbandet (lika med maximilast) och P0>5 be-

tecknar av mellanlägget överförd last, då rörelsen i
förbandet uppgår till 0,5 mm. Båda dessa laster har
beräknats ur resultat av provning av
korttidsbe-lastade förband i vissa fall med stöd av teoretiskt
beräknade värden. Säkerhetsfaktorn n har satts lika
med 3, liksom vid förslaget till tillåten last på bultar.

Genom att man vid beräkning av tillåten last utgått
från såväl lasten vid flytning (PF) som en mindre
last (-P0,5)» som §er Va mm rörelse, har mellanlägg,
som ger styva förband, premierats något.
Avvikel-1

sen från Ptin= — * Pf har dock inte blivit större än
3

10 % för något mellanlägg.

Vid kombination bult + GS mellanlägg kommer
mellanläggens inre taggar att belasta fibrer, som är
ansträngda även av bultens tryck mot hålkanten. Då
utgångsvärden på mellanläggens härförmåga PF och
P0 5 erhållits ur försök med förband, i vilka
mellanläggens taggar arbetat ostörda av bultarna, har de
korrigerats genom multiplikation med 0,9.
Motsvarande korrektion har inte gjorts på tillåten last
på OR-spiraler, eftersom dessa med fördel kan
användas utan bärande bultar. Vill man kombinera
OR-spiraler med bärande bultar, tillräckligt kraftiga
för förbandets sammandragning, bör de i tabell nr 1
angivna tillåtna lasterna multipliceras med 0,9.
Tabellvärdena för OR-spiraler gäller dessutom endast
under förutsättning av att spiralerna är jämnt och
inte för tätt lindade. Minsta tillåtna medeldiameter
(mätt vinkelrätt mot spiralens största diameter) är
angiven i tabellen.

Det erinras om att de föreslagna tillåtna lasterna
endast gäller mellanläggen. Tilläten last på förband
med bult + mellanlägg erhåller man genom att addera
den tillåtna lasten på mellanläggen till den tidigare
föreslagna tillåtna lasten på bulten.

Tabellvärdena gäller om kraften angriper i
fiberriktningen. Då kraften angriper vinkelrätt mot
fiberriktningen bör de reduceras, förslagsvis genom
multiplikation med 3/4. Denna reduktion är lika med minsta
förhållande mellan för bultar föreslagna tillåtna laster
vinkelrätt mot och parallellt med fibrerna. Om
vinkeln mellan kraft och fibrer är mellan o och 90
kan man proportionera rätlinjigt.

Vid provning av tandbrickor (Bulldog och
Hallstahammar) och GS-taggbrickor i tvåskäriga förband
med sidstyckena vända så att fibrerna kom
vinkelrätt mot kraftriktningen, erhölls visserligen ingen
reduktion av mellanläggens maximibärförmåga (se
fig. 10 och 12). Rörelserna i dessa förband blev
emellertid betydligt större än i förband, där alla tre
virkesdelarna var parallella och kraften angrep i
fiberriktningen. En reduktion av den föreslagna storleken är
därför rimlig.

Om man bygger med torrt virke med förhållandevis
hög volymvikt, kan det löna sig att utnyttja
trähållfastheten vid förbandens dimensionering. Visar
provning av kvistrena delar, att virkets tryckhållfasthet
i fiberriktningen uppgår till minst o kg/cm2, kan de
i tabellen föreslagna lasterna multipliceras med
<7/300 vid förband med GS-brickor och Va/300 om
något av de andra mellanläggen används.
GS-bric-kornas bärförmåga i förhållande till de lättare mellan-

3* Byggmästaren 1949, 20 12
