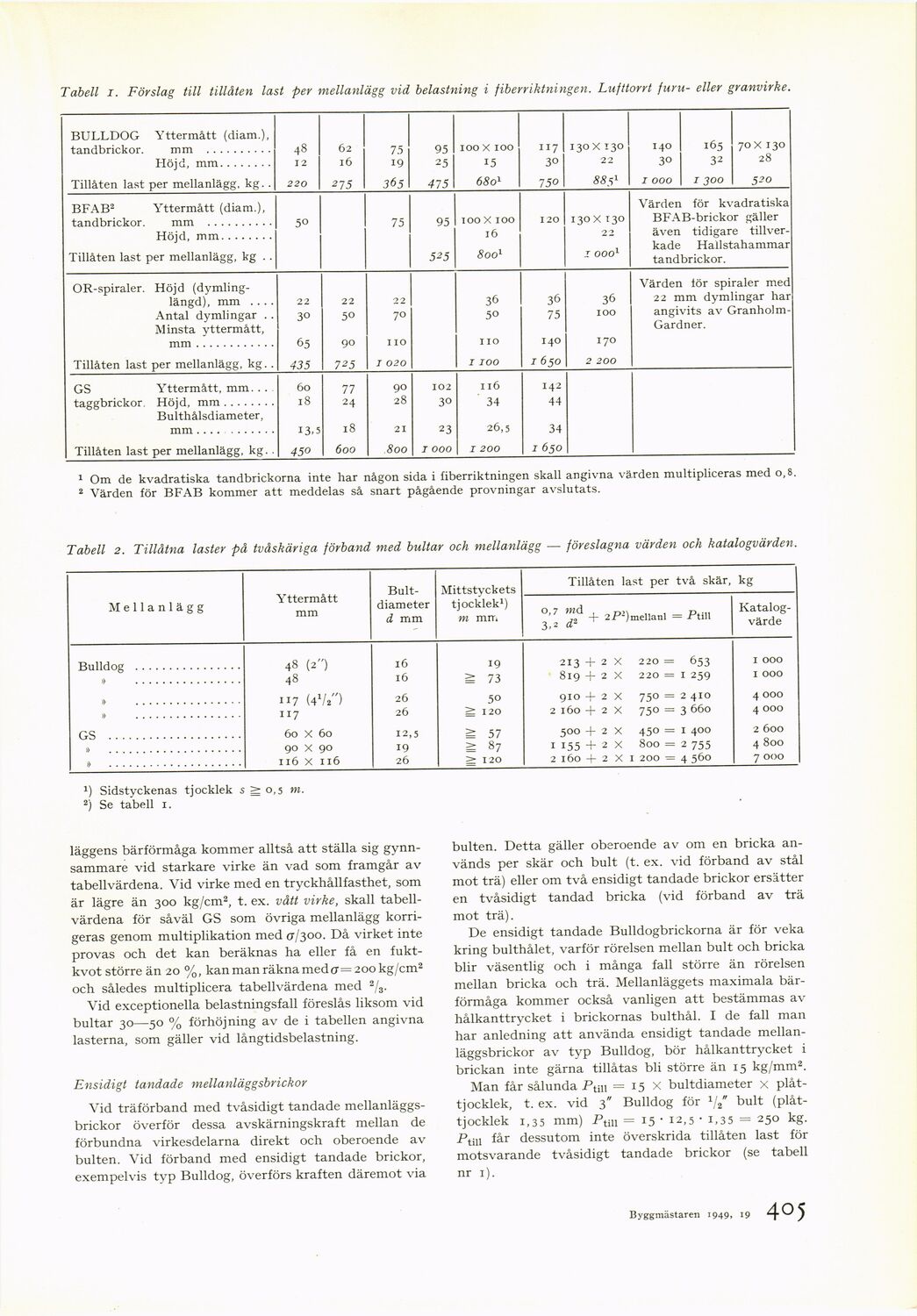

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

Tabell i. Förslag till tillåten last per mellanlägg vid belastning i fiberriktningen. Lufttorrt furu- eller granvirke.

BULLDOG Yttermått (diam.), tandbrickor. mm .......... 48 62 75 95 IOO XIOO 117 130X 130 I40 165 70 X 130
Höjd, mm........ 12 16 19 25 15 30 22 30 32 28
Tillåten last per mellanlägg, kg. . 220 275 365 475 6801 750 8851 I OOO J JOO 520
BFAB2 Yttermått (diam.), tandbrickor. mm .......... 50 75 95 IOO X IOO 120 130 X 130 Värden för kvadratiska BFAB-brickor gäller även tidigare
tillverkade Hallstahammar tandbrickor.
Höjd, mm........ Tillåten last per mellanlägg, kg . . 525 16 8001 22 I OOO1
OR-spiraler. Höjd
(dymling-längd), mm 22 22 22 36 36 36 Värden lör spiraler med 22 mm dymlingar har angivits av
Granholm-Gardner.
Antal dymlingar . . 3° 50 70 50 75 IOO
Minsta yttermått, mm............ 65 90 110 IIO 140 170
Tillåten last per mellanlägg, kg. . 435 725 i 020 I IOO i 650 2 200
GS Yttermått, mm. . . 60 77 90 102 116 142
taggbrickor. Höjd, mm........ 18 24 28 3° 34 44
Bulthålsdiameter. mm........... 13,5 18 21 23 26,5 34
Tillåten last per mellanlägg, kg. . 450 600 800 r 000 i 200 i 650

1 Om de kvadratiska tandbrickorna inte har någon sida i fiberriktningen skall angivna värden multipliceras med 0,8.

2 Värden för BFAB kommer att meddelas så snart pågående provningar avslutats.

Tabell 2. Tillåtna laster på tvåskäriga förband med bultar och mellanlägg — föreslagna värden och katalogvärden.

Mellanlägg Yttermått mm [-Bultdiameter-] {+Bult- diameter+} d mm Mittstyckets tjocklek1) m mm Tillåten last per två skär, °’7 + 2.P2)mellanl = Ptill 3,2 d2 ’ kg
Katalogvärde
Bulldog ................ 48 (2") 16 19 213 + 2 X 220 = 653 I OOO
» ................ 48 16 Sr 73 819 + 2 X 220 = I 259 I OOO
» ................ 117 (4V2") 26 50 910 -f- 2 X 750 = 2 410 4 OOO
» ................ 117 26 i: 120 2 160 + 2 X 750 = 3 660 4 OOO
GS .................... 60 X 60 12,5 ^ 57 500 4- 2 x 450 = i 400 2 600
i) .................... 90 X 90 19 87 i 155 4- 2 x 800 = 2 755 4 800
» .................... 116 X 116 26 > 120 2 160 4- 2 x i 200 = 4 560 7 OOO

x) Sidstyckenas tjocklek s > 0,5 m.

2) Se tabell x.

läggens bärförmåga kommer alltså att ställa sig
gynnsammare vid starkare virke än vad som framgår av
tabell värdena. Vid virke med en tryckhållfasthet, som
är lägre än 300 kg/cm2, t. ex. vått virke, skall
tabellvärdena för såväl GS som övriga mellanlägg
korrigeras genom multiplikation med a/300. Då virket inte
provas och det kan beräknas ha eller få en
fuktkvot större än 20 %, kan man räkna med<7= 200 kg/cm2
och således multiplicera tabellvärdena med 2/3.

Vid exceptionella belastningsfall föreslås liksom vid
bultar 30—50 % förhöjning av de i tabellen angivna
lasterna, som gäller vid långtidsbelastning.

Ensidigt tandade mellanläggsbrickor

Vid träförband med tvåsidigt tandade
mellanläggsbrickor överför dessa avskärningskraft mellan de
förbundna virkesdelarna direkt och oberoende av
bulten. Vid förband med ensidigt tandade brickor,
exempelvis typ Bulldog, överförs kraften däremot via

bulten. Detta gäller oberoende av om en bricka
används per skär och bult (t. ex. vid förband av stål
mot trä) eller om två ensidigt tandade brickor ersätter
en tvåsidigt tandad bricka (vid förband av trä
mot trä).

De ensidigt tandade Bulldogbrickorna är för veka
kring bulthålet, varför rörelsen mellan bult och bricka
blir väsentlig och i många fall större än rörelsen
mellan bricka och trä. Mellanläggets maximala
bärförmåga kommer också vanligen att bestämmas av
hålkanttrycket i brickornas bulthål. I de fall man
har anledning att använda ensidigt tandade
mellanläggsbrickor av typ Bulldog, bör hålkanttrycket i
brickan inte gärna tillåtas bli större än 15 kg/mm2.

Man får sålunda Pti\\ = 15 X bultdiameter x
plåttjocklek, t. ex. vid 3" Bulldog för 1/2" bult
(plåttjocklek 1,35 mm) Ptm = l5 - I2»5 ’ 1,35 = 250 kg.
Ptill får dessutom inte överskrida tillåten last för
motsvarande tvåsidigt tandade brickor (se tabell
nr 1).

Byggmästaren 1949, 19
