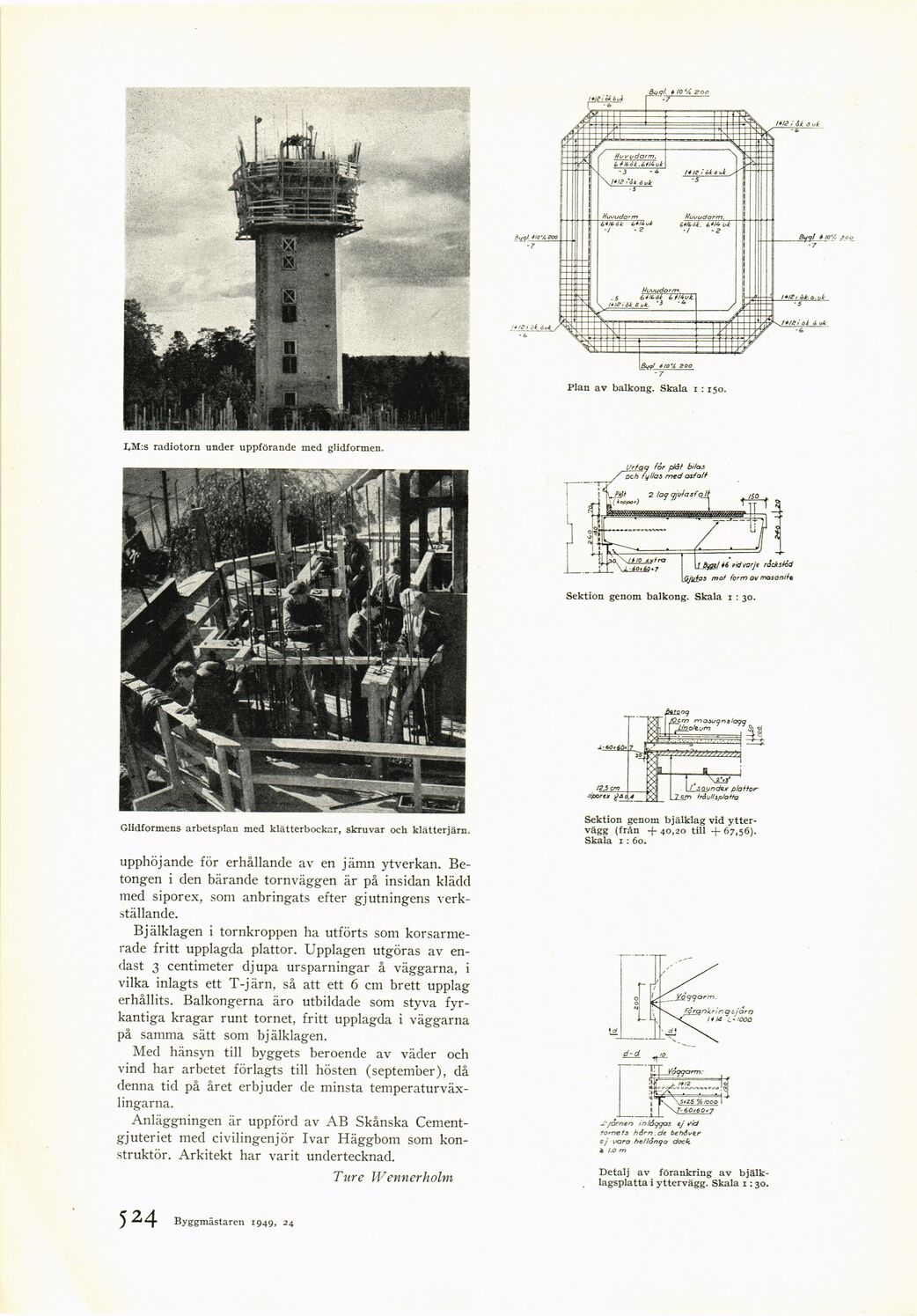

I,M:s radiotorn under uppförande med glidformen.

Sektion genom bjälklag vid
yttervägg (från + 40,20 till + 67,56).
Skala i : 60.

upphöjande för erhållande av en jämn ytverkan.
Betongen i den bärande tornväggen är på insidan klädd
med siporex, som anbringats efter gjutningens
verkställande.

Bjälklagen i tornkroppen ha utförts som
korsarme-rade fritt upplagda plattor. Upplagen utgöras av
endast 3 centimeter djupa ursparningar å väggarna, i
vilka inlagts ett T-järn, så att ett 6 cm brett upplag
erhållits. Balkongerna äro utbildade som styva
fyrkantiga kragar runt tornet, fritt upplagda i väggarna
på samma sätt som bjälklagen.

Med hänsyn till byggets beroende av väder och
vind har arbetet förlagts till hösten (september), då
denna tid på året erbjuder de minsta
temperaturväxlingarna.

Anläggningen är uppförd av AB Skånska
Cement-gjuteriet med civilingenjör Ivar Häggbom som
konstruktör. Arkitekt har varit undertecknad.

Ture Wennerholm

Glidformens arbetsplan med klätterbockar, skruvar och klätterjärn.

Detalj av förankring av
bjälklagsplatta i yttervägg. Skala i: 30.

Plan av balkong. Skala 1 : 150.

Sektion genom balkong. Skala 1 : 30.

Byggmästaren 1949, 23 ^ I X
