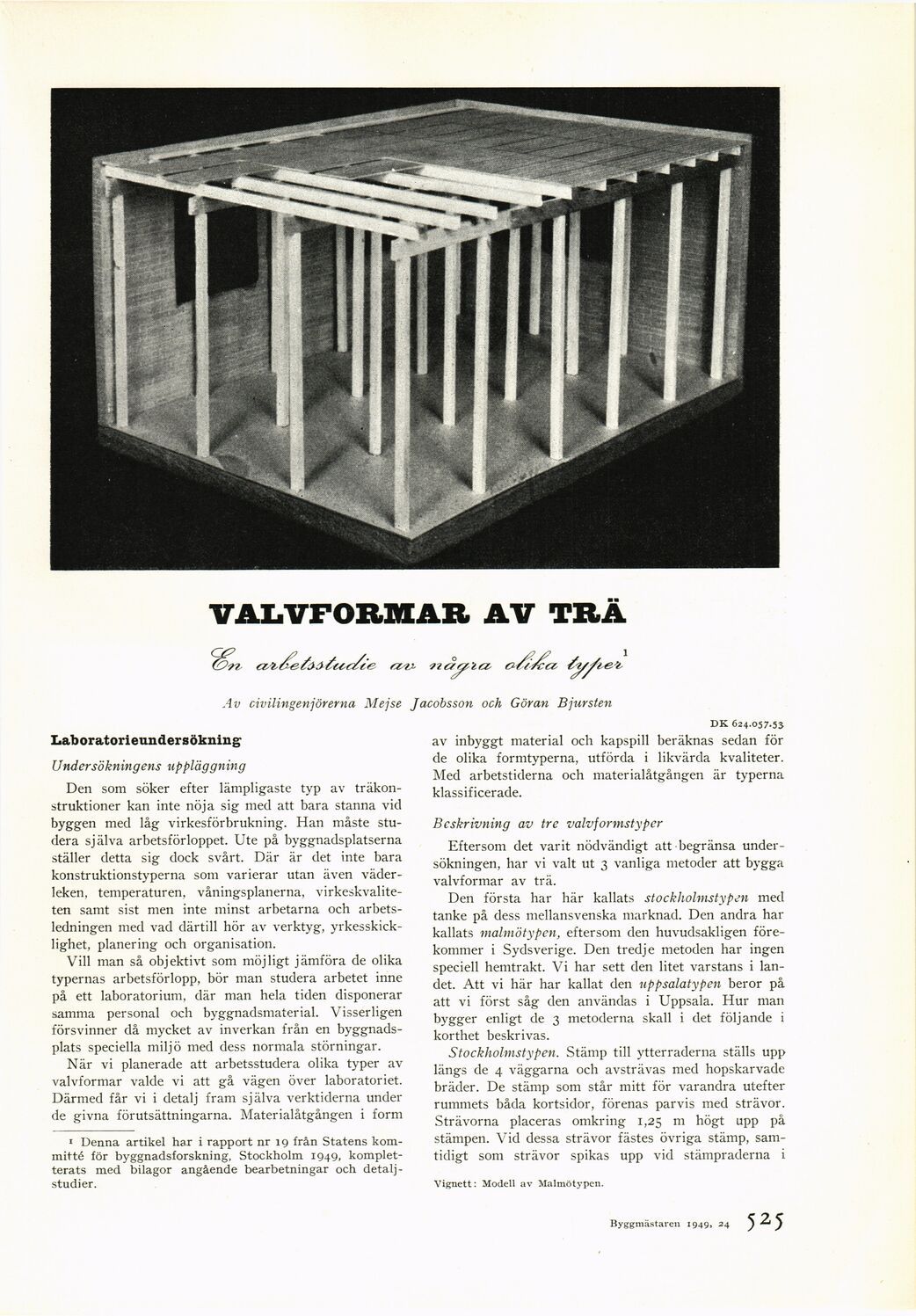

VALVFORMAR AV TRÄ

(Orv KI-V- werelä, o-St^ci

Av civilingenjörerna Mejse Jacobsson och Göran Bjursten

Laboratorieundersökning

Undersökningens uppläggning

Den som söker efter lämpligaste typ av
träkonstruktioner kan inte nöja sig med att bara stanna vid
byggen med låg virkesförbrukning. Han måste
studera själva arbetsförloppet. Ute på byggnadsplatserna
ställer detta sig dock svårt. Där är det inte bara
konstruktionstyperna som varierar utan även
väderleken, temperaturen, våningsplanerna,
virkeskvaliteten samt sist men inte minst arbetarna och
arbetsledningen mecl vad därtill hör av verktyg,
yrkesskicklighet, planering och organisation.

Vill man så objektivt som möjligt jämföra de olika
typernas arbetsförlopp, bör man studera arbetet inne
på ett laboratorium, där man hela tiden disponerar
samma personal och byggnadsmaterial. Visserligen
försvinner då mycket av inverkan från en
byggnadsplats speciella miljö med dess normala störningar.

När vi planerade att arbetsstudera olika typer av
valvformar valde vi att gå vägen över laboratoriet.
Därmed får vi i detalj fram själva verktiderna under
de givna förutsättningarna. Materialåtgången i form

1 Denna artikel har i rapport nr 19 från Statens
kommitté för byggnadsforskning, Stockholm 1949,
kompletterats med bilagor angående bearbetningar och
detaljstudier.

DK 624.057.53

av inbyggt material och kapspill beräknas sedan för
de olika formtyperna, utförda i likvärda kvaliteter.
Med arbetstiderna och materialåtgången är typerna
klassificerade.

Beskrivning av tre valvformstyper

Eftersom det varit nödvändigt att begränsa
undersökningen, har vi valt ut 3 vanliga metoder att bygga
valvformar av trä.

Den första har här kallats stockholmstypen med
tanke på dess mellansvenska marknad. Den andra har
kallats malmötypen, eftersom clen huvudsakligen
förekommer i Sydsverige. Den tredje metoden har ingen
speciell hemtrakt. Vi har sett den litet varstans i
landet. Att vi här har kallat den uppsalatypen beror på
att vi först såg den användas i Uppsala. Hur man
bygger enligt de 3 metoderna skall i det följande i
korthet beskrivas.

Stockholmstypen. Stämp till ytterraderna ställs upp
längs cle 4 väggarna och avsträvas mecl hopskarvade
bräder. De stämp som står mitt för varandra utefter
rummets båda kortsidor, förenas parvis med strävor.
Strävorna placeras omkring 1,25 m högt upp på
stämpen. Vid dessa strävor fästes övriga stämp,
samtidigt som strävor spikas upp vid stämpraderna i

Vignett: Modell av Malmötypen.

Byggmästaren 1949, 23 ^ I X
